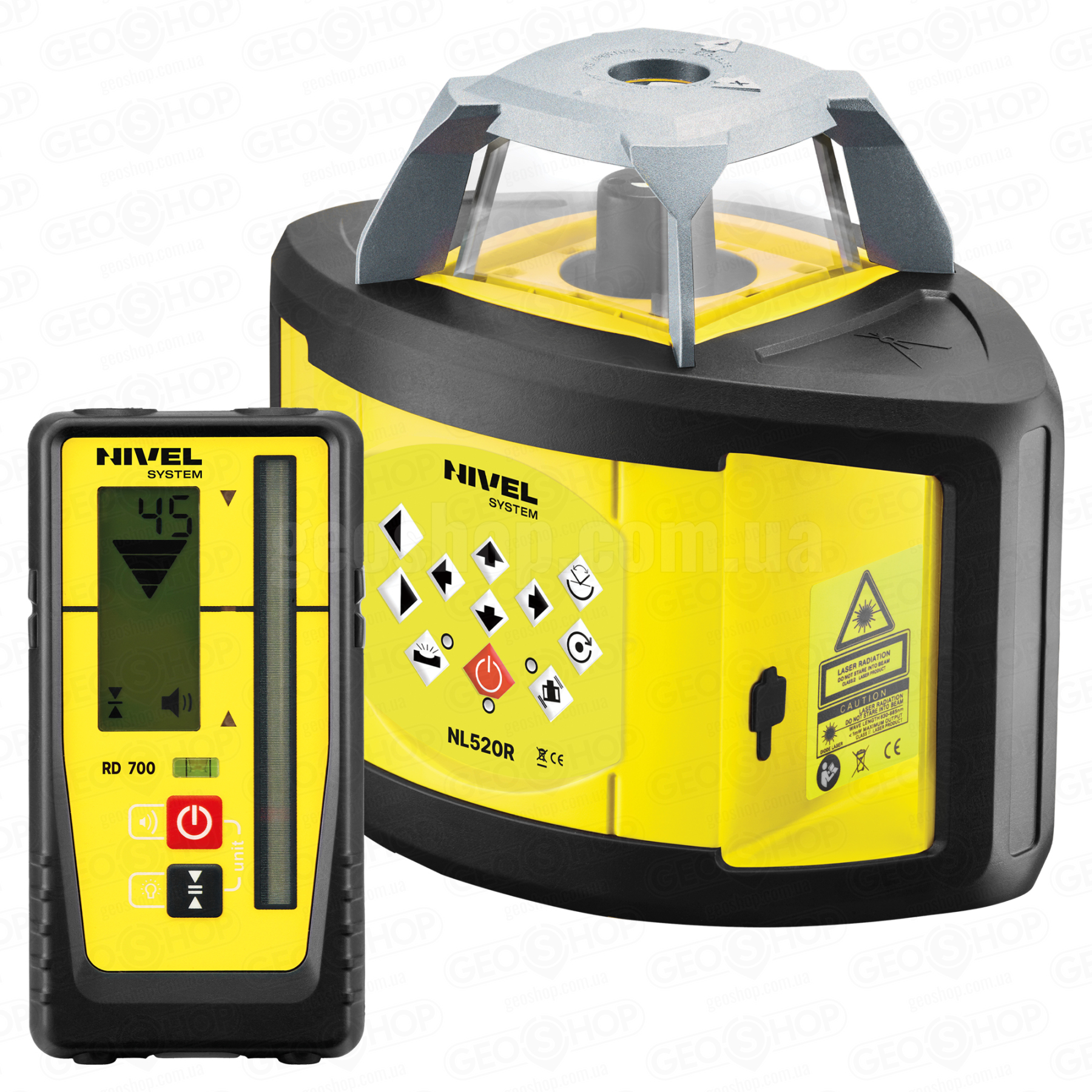

Нівелір лазерний ротаційний Nivel System NL520R Digital

Ротаційний нівелір Nivel System NL520R Digital

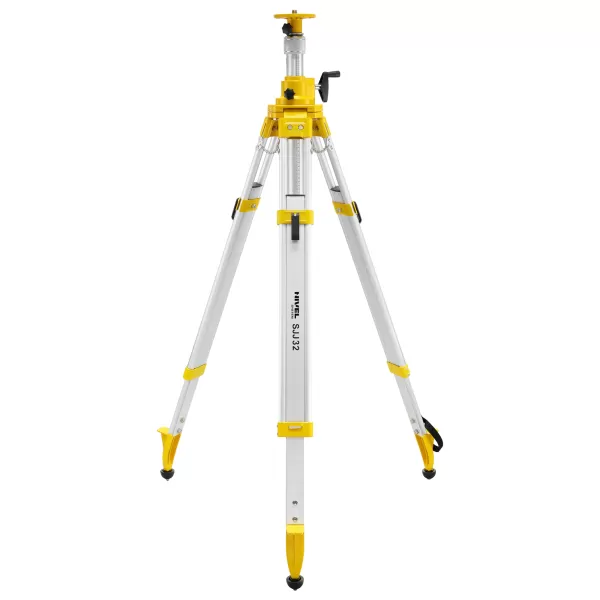

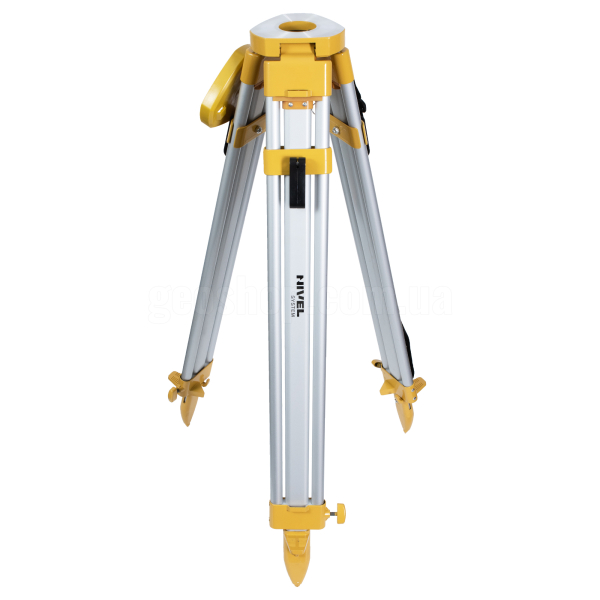

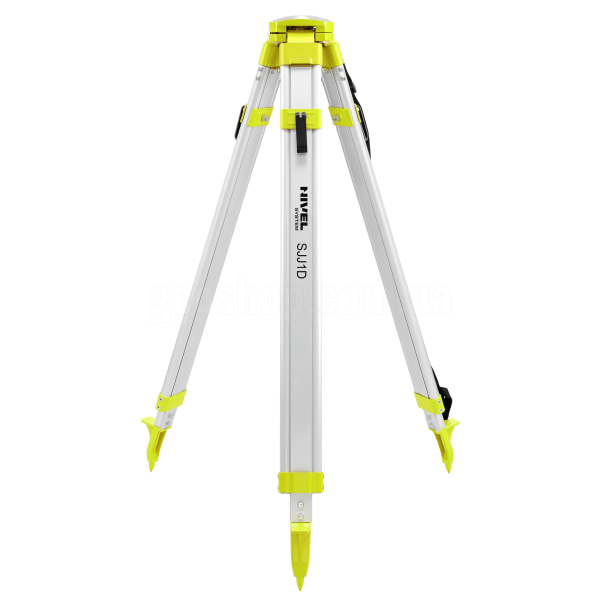

Ротаційний нівелір Nivel System NL520R Digital - це швидкий і простий у використанні інструмент для визначення горизонтальної або вертикальної площини, як всередині приміщень, так і на відкритій місцевості. З NL520R Digital кожен може робити точні вимірювання, достатньо пройти коротке навчання. Прилад відмінно замінює оптичний нівелір, а визначення висоти за допомогою лазерного сенсора здійснюється до міліметра. Міцний, довговічний і стійкий до погодних умов. Купити лазерний нівелір Nivel System NL520R Digital в магазині Геошоп можна обравши додаткові оригінальні аксесуари Nivel System такі як штатив та рейка. Вони спеціально підібрані постачальником і ідеально підходять для ротаційного нівеліра.

Детальний огляд основних характеристик та параметрів ротаційного нівеліра Nivel System NL520R Digital

Лазерні параметри

Ротаційний нівелір NL520R Digital оснащено яскравим видимим лазером червоного кольору з довжиною хвилі 635 нм. Лазер належить до Класу 2. Ротаційний лазер створює горизонтальну або вертикальну площину 360°. Також прилад має лазерний висок червоного кольору, який є перпендикуляром до площини ротора та направлений вниз.

Точність визначення перевищень

Лазерний нівелір NL520R Digital здатен забезпечувати точність до ± 1.0 мм на 10 м. Таким чином він здатен забезпечити достатню точність для багатьох видів будівельних робіт — від оздоблювальних в середині приміщень, до робіт знівелювання та керування будівельною технікою на відкритих майданчиках.

Дальність та діапазон роботи

Використання лазера в середині приміщень при помірному освітленні дає змогу працювати на відстані до 30 метрів без лазерного сенсора. При яскравому освітленні, або на відкритих будівельних майданчиках використовується комплектний лазерний сенсор Nivel System RD700, який збільшує відстань роботи лазера до 250 метрів. Тому загальна відстань покриття лазера складає 500 метрів, відповідно площа навколо ротаційного нівеліра сягає майже 20 гектарів.

Компенсатор та нахил

Прилад оснащений електронною системою автоматичного вирівнювання горизонтальної або вертикальної площини та має вбудований електронний компенсатор. Діапазон автоматичного вирівнювання складає ± 5°, тому не обов'язково витрачати час на ретельне горизонтальне встановлення нівеліра. Він самостійно приведе площину до горизонту або вертикалі. При роботі на будівельному майданчику нерідко бувають випадки ненавмисного впливу на інструмент — важка техніка, періодичні поштовхи та вібрації. Це може вплинути на задану площину і спричинити помилки у визначенні перепаду висот. Для боротьби з цією проблемою в приладі є вбудована функція захисту від зміни висоти. Після встановлення площини та початку роботи NL520R Digital фіксує своє положення і миттєво реагує візуальним сигналом та припиненням роботи навіть при незначному відхиленні від похідного значення. При необхідності, цю функцію можна вимикати, або вмикати спеціальною кнопкою на панелі керування.

Встановлення на точці

Для встановлення над точкою, наприклад, з відомими координатами, використовується лазерний висок червоного кольору.

Швидкість обертання лазера

Ротаційний нівелір Nivel System NL520R Digital має змінну швидкість обертання лазера. На вибір 0, 60, 120, 300 або 600 обертів на хвилину. Обирайте потрібну швидкість обертання або переміщуйте лазерну точку на потрібне місце за допомогою панелі керування на приладі, або дистанційно з пульта.

Дисплей та керування

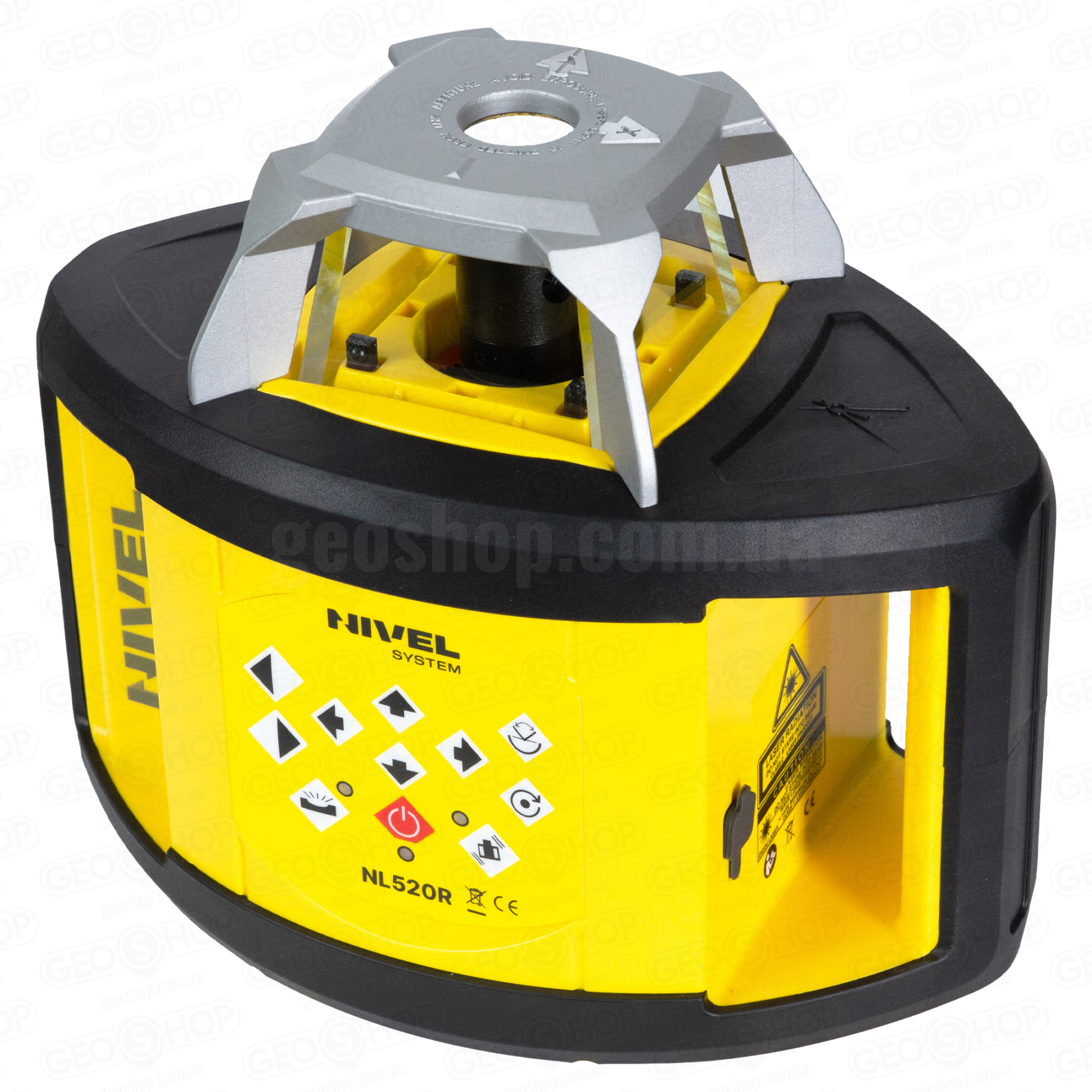

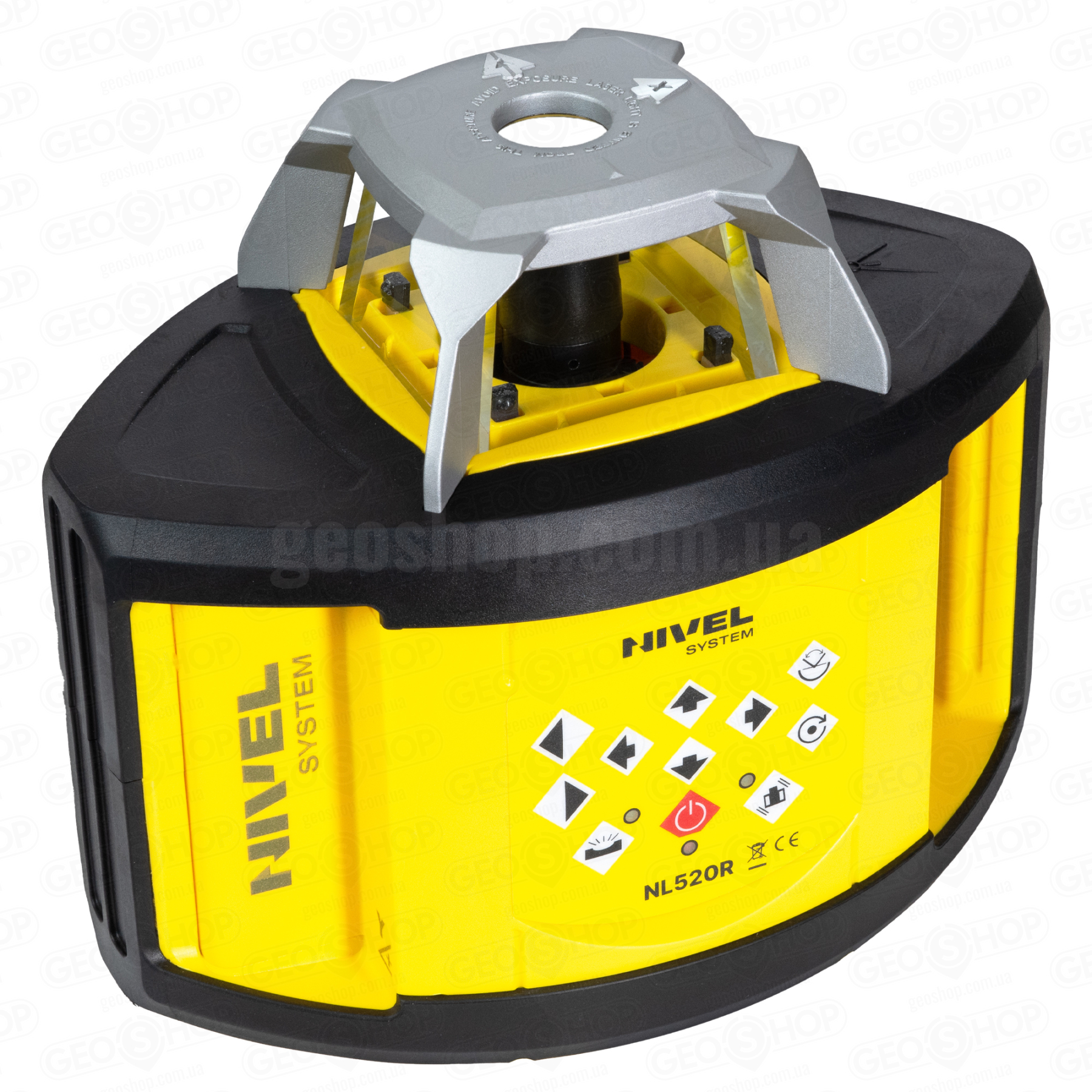

Лазерний нівелір NL520R Digital не має вбудованого рідкокристалічного дисплея. Інформаційний дисплей виконано у вигляді трьох світлодіодних індикаторів стану. Прилад має пульт дистанційного керування. Керування роботою здійснюється за допомогою клавіатури на фронтальній частині нівеліра або дистанційно з пульта. Клавіатура складається з одинадцяти кнопок:

• Кнопка вмикання та вимикання пристрою;
• Кнопка вмикання та вимикання компенсатора;
• Кнопка вмикання та вимикання захисту від зміни висоти;
• Кнопка вибору кута сканування;
• Кнопка вибору швидкості обертання;
• Кнопка повороту вліво;
• Кнопка повороту вправо;
• Кнопка встановлення нахилу вперед за віссю X;
• Кнопка встановлення нахилу назад за віссю X;
• Кнопка встановлення нахилу вперед за віссю Y;
• Кнопка встановлення нахилу назад за віссю Y;

На пульті керування продубльовані всі кнопки, окрім кнопки вмикання та вимикання пристрою.

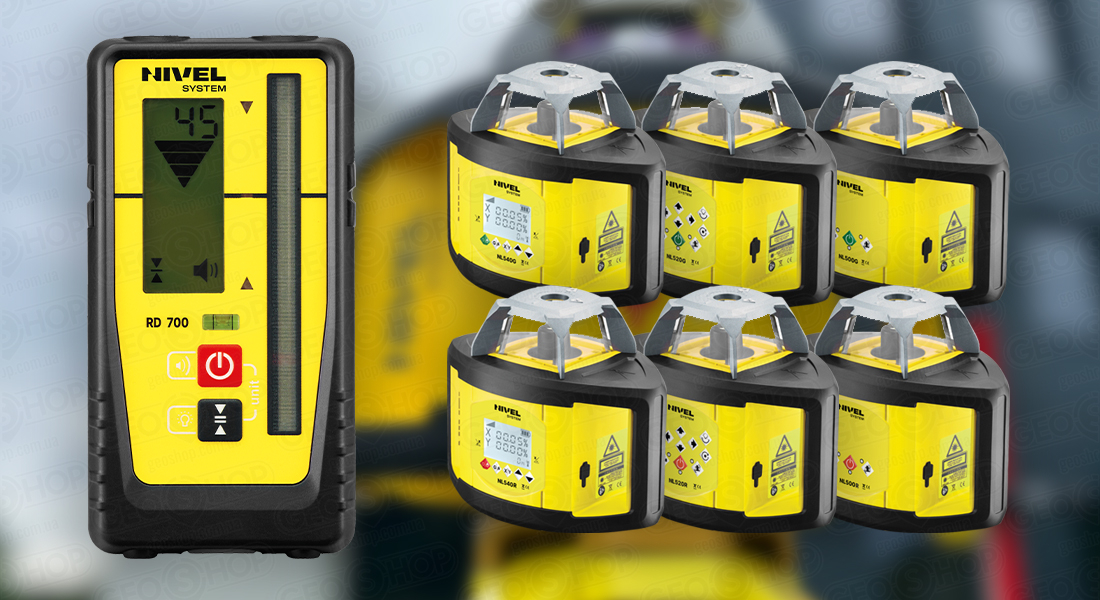

Зчитування перепаду висот проводиться візуально, або за допомогою комплектного лазерного сенсора Nivel System RD700 Digital, який має цифровий РК дисплей з фронтальної та тильної сторони, та діапазон цифрового відображення висоти ±45 мм, що забезпечує максимально комфортну роботу в ручному режимі, або з використанням спеціальної лазерної рейки.

Основні функції

Nivel System NL520R Digital створено для внутрішніх та зовнішніх вимірювальних робіт на будівництві. Нівелір працює у двох площинах з компенсатором. Можна створювати горизонтальні або вертикальні площини. Можна задавати нахил площини в діапазоні ± 10% по осях X та Y з панелі інструмента або дистанційного пульта. Значення нахилу не відображається, бо прилад не має РК дисплея. Вимкнувши компенсатор та встановивши лазер на механічний адаптер з функцією нахилу, можна задавати нахил площини в ручному режимі. Також інструмент має функцію сканування з наступними кутами огляду: 0, 10°, 45°, 90°, 180°. Ця функція є корисною у випадку роботи без сенсора при яскравому світлі. В режимі сканування лазер не робить коло, а швидко переміщується в заданому діапазоні, таким чином покращуючи щільність лазерного випромінювання та забезпечуючи цим кращу видимість. Також ця функція буде корисна на відкритих майданчиках де є багато людей. Можна направити лазерний промінь виключно в сторону виконання робіт, щоб убезпечити перехожих від випадкового ураження очей лазерним випромінюванням.

Система живлення

Лазерний нівелір має в комплекті змінний літій-іонний акумулятор 7,4 В на 4000 мАг, який забезпечує до 50 годин безперервної роботи. Заряджається цей акумулятор не більше 5 годин. Також присутня можливість використання зовнішнього живлення. В комплекті для цього є мережевий адаптер DC 8,4 В, 1 А.

Фізичні характеристики та виробництво

Нівелір Nivel System NL520R Digital постачається у надійному пластиковому футлярі, який має зручну ручку для транспортування. Вага нівеліра в кейсі не перевищує 6 кг. Вага нівеліра без кейса складає 3 кг. Прилад має ступінь захисту від проникнення за стандартом IP54 та витримує робочі температури від -20 до +50°C. Прилад виробляється в Китаї, а контроль якості забезпечують представники компанії Nivel System в Польщі. Nivel System NL520R Digital це якісний та надійний продукт, що підтверджено терміном гарантії, який складає 12 місяців.

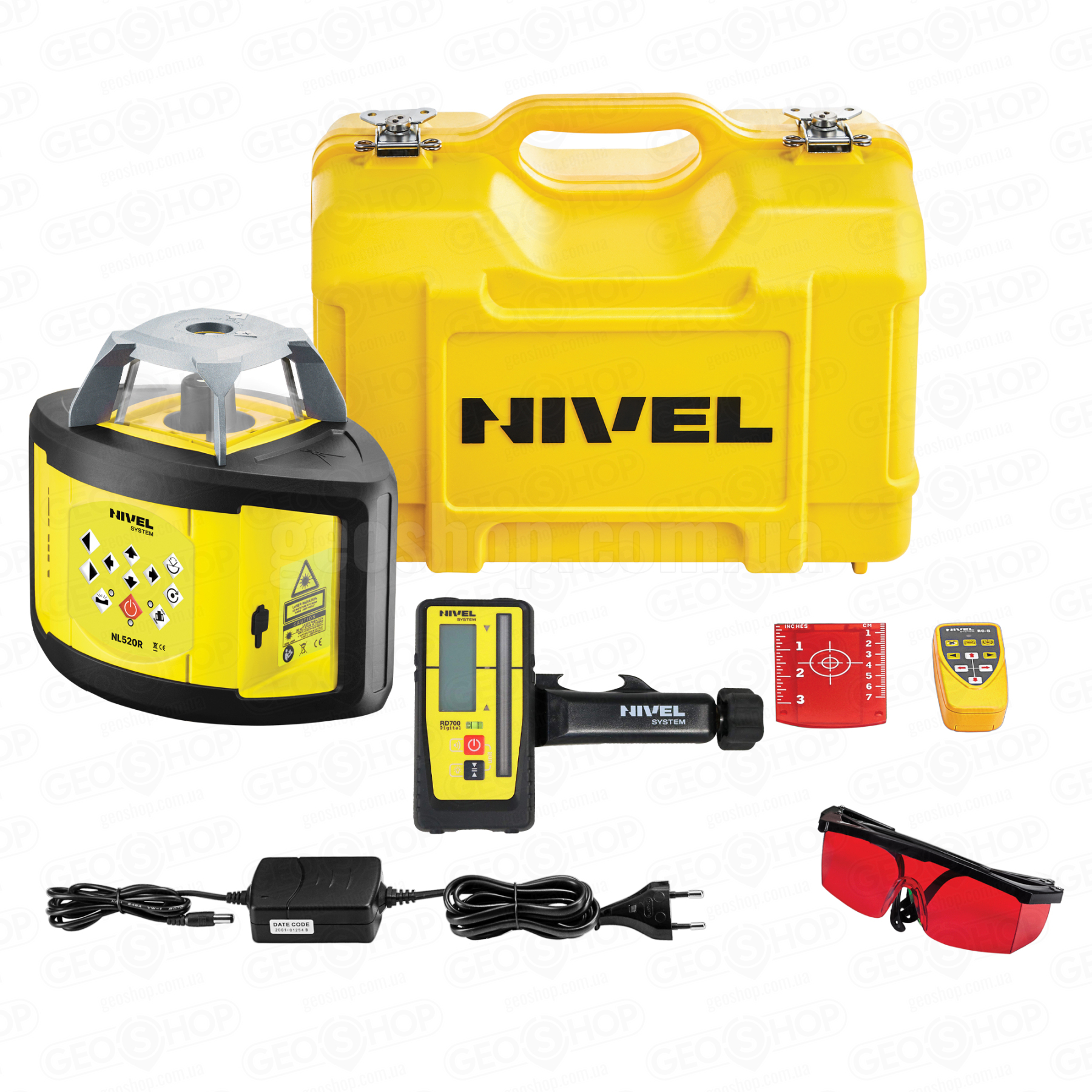

Стандартна комплектація:

• Лазерний нівелір NL520R;
• Лазерний сенсор RD700 Digital;
• Тримач сенсора NL-BR;
• Акумуляторна батарея;
• Зарядний пристрій CH-6;
• Лазерна мішень TR-R;
• Окуляри GL-R;
• Інструкція користувача;
• Кейс для транспортування.
