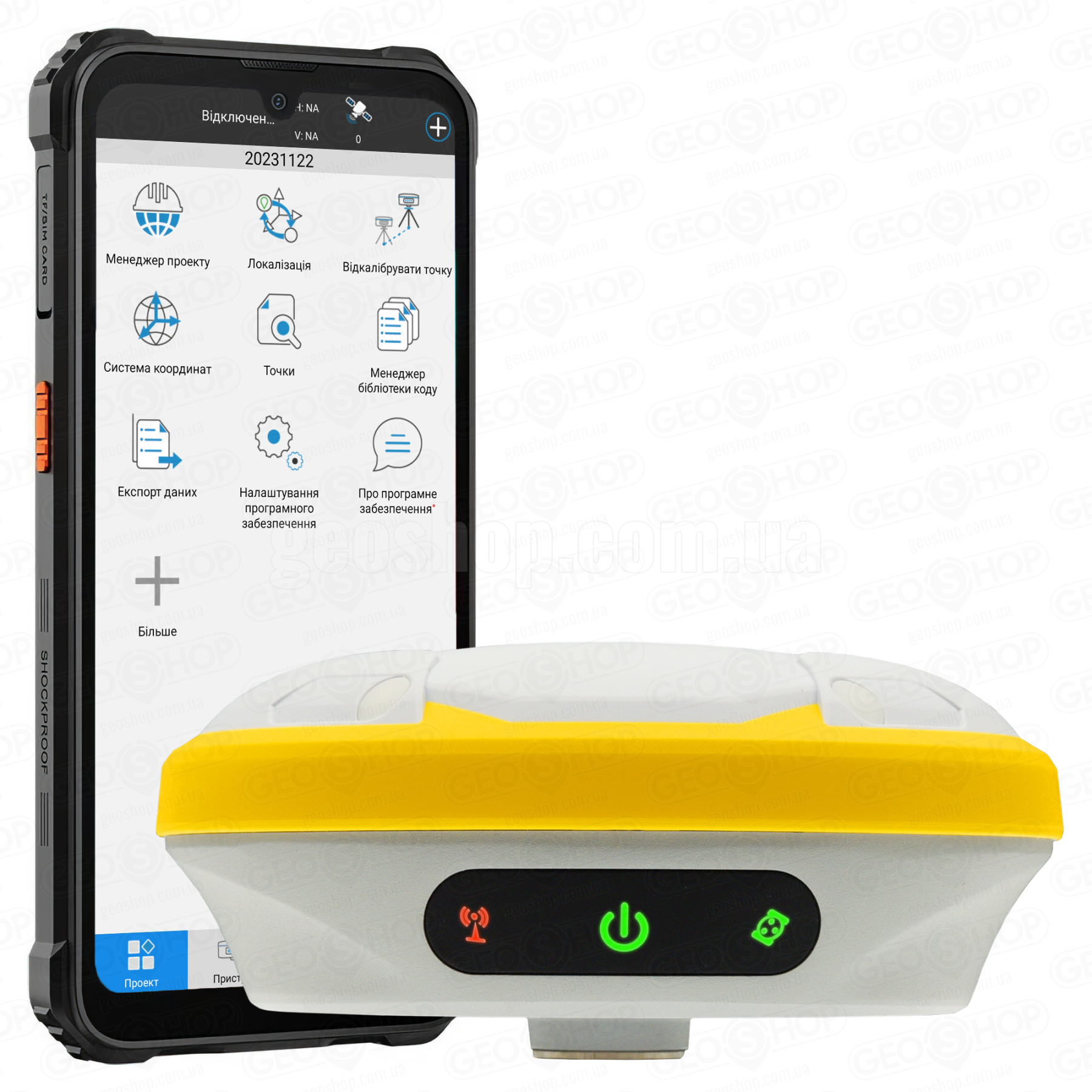

Devecent ZX M68G — комплект для роботи в RTK
Devecent ZX M68G — готовий професійний комплект для високоточного GNSS-знімання, винесення проєктних точок у натуру, кадастрових, землевпорядних, будівельних та інженерно-геодезичних робіт. До складу рішення входять 1408-канальний GNSS-приймач із компенсацією нахилу віхи, захищений смартфон Samsung Galaxy XCover7 6/128GB Black (SM-G556BZKDEUC), польове програмне забезпечення X-Survey, карбонова віха, тримач і транспортний кейс.
ZX M68G підтримує мережевий RTK через мобільний інтернет і NTRIP, локальну роботу за схемою «база — ровер» через вбудований UHF-модем, статичні та кінематичні спостереження для постобробки. Поєднання приймача з великим 6,6-дюймовим дисплеєм Galaxy XCover7 забезпечує зручну роботу з картою, CAD-кресленнями, списками точок і польовими розрахунками.
1408-канальне багатосистемне GNSS-позиціювання

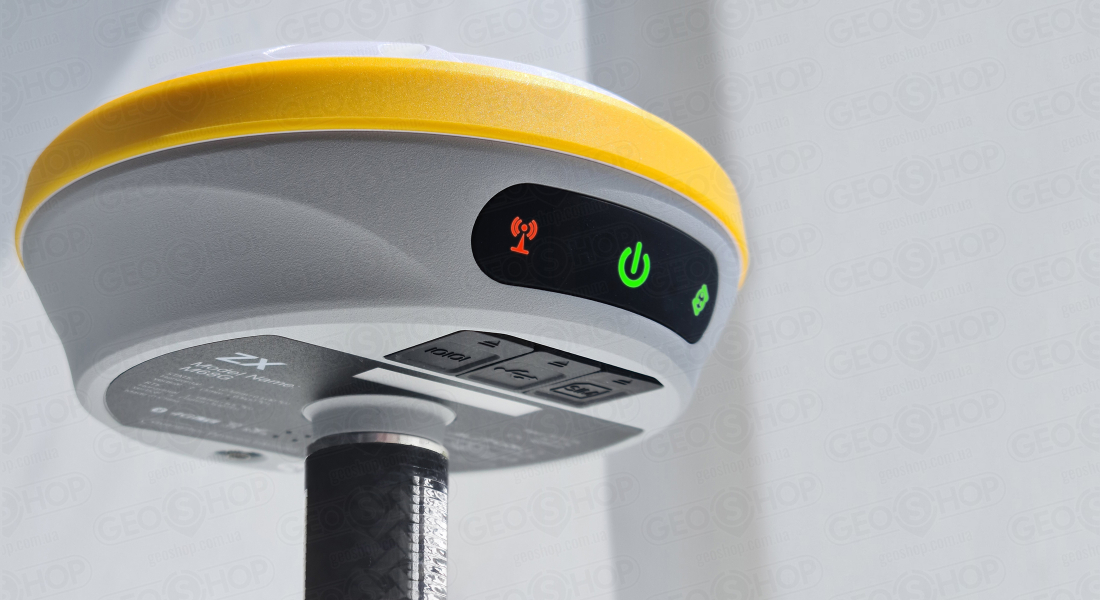

Devecent ZX M68G побудований на високоточному GNSS-модулі Unicore UM980 із технологією Nebulas IV. Приймач одночасно відстежує сигнали GPS, GLONASS, Galileo, BeiDou, QZSS і SBAS, що допомагає швидко формувати стабільне рішення в різних умовах супутникової видимості.
У режимі RTK заявлена точність становить ±(8 мм + 1 ppm) RMS по горизонталі та ±(15 мм + 1 ppm) RMS по вертикалі. Для статичних і швидких статичних спостережень заявлено ±(2,5 мм + 0,5 ppm) RMS по горизонталі та ±(5 мм + 0,5 ppm) RMS по вертикалі.
Технологія JamShield покращує стійкість до радіочастотних перешкод, а багаточастотний RTK-алгоритм допомагає підтримувати швидку ініціалізацію та надійність вимірювань у міській забудові, поблизу дерев та на складних інженерних об'єктах. Заявлена надійність ініціалізації перевищує 99,9%.
Основні переваги комплекту Devecent ZX M68G
- готове рішення для мережевого та локального RTK;
- 1408 суперканалів на базі GNSS-модуля Unicore UM980;
- підтримка GPS, GLONASS, Galileo, BeiDou, QZSS і SBAS;
- точність RTK ±(8 мм + 1 ppm) RMS по горизонталі;
- IMU-компенсація нахилу віхи до 60°;
- точність компенсації нахилу менше 2 см за належних умов;
- вбудовані 4G, Wi-Fi, Bluetooth і UHF-модем;
- підтримка NTRIP Client, Server і Caster;
- робота з корекціями VRS, MAC і FKP;
- вбудована пам'ять 32 ГБ;
- операційна система Linux і вебінтерфейс керування;
- захист IP68 та корпус із магнієвого сплаву;
- до 16 годин роботи в режимі RTK-ровера через мобільну мережу;
- захищений смартфон Samsung Galaxy XCover7 6/128 ГБ із 5G;
- професійне польове програмне забезпечення X-Survey.
Компенсація нахилу віхи до 60°
Вбудований IMU-модуль дозволяє вимірювати точки без постійного приведення віхи у вертикальне положення. Після швидкої ініціалізації оператор може встановити наконечник віхи безпосередньо на точку та нахилити приймач у зручний бік.
Діапазон компенсації становить до 60°, а заявлена точність визначення точки з нахиленою віхою — менше 2 см за належних умов. Це спрощує роботу біля фасадів, огорож, дерев, траншей, техніки та інших перешкод.
Linux і вебінтерфейс керування
Приймач працює на базі процесора ARM Cortex-A7 під керуванням Linux. Вбудована файлова система використовується для запису GNSS-спостережень, зберігання конфігурацій та керування даними.
Через вебінтерфейс можна переглядати стан приймача, налаштовувати робочі режими, джерела поправок, NTRIP, радіомодем, запис сирих даних і мережеві параметри. Доступ до інтерфейсу здійснюється через браузер смартфона, планшета або комп'ютера.
Мережевий RTK через 4G та NTRIP
Вбудований 4G-модем дозволяє підключати ZX M68G безпосередньо до мережі постійно діючих базових станцій. Приймач підтримує NTRIP Client, Server і Caster, тому може отримувати, передавати та ретранслювати RTK-корекції залежно від вибраної схеми роботи.
Підтримка VRS, MAC і FKP забезпечує сумісність із різними типами мережевих поправок. Мобільний інтернет також можна використовувати через Samsung Galaxy XCover7, який підтримує 4G і 5G та працює як захищений польовий контролер.
Вбудований UHF-модем
Радіомодем дозволяє використовувати приймач як ровер від локальної GNSS-бази або як базову станцію для передавання поправок на один чи декілька роверів. Підтримуються поширені протоколи TRIMTALK, SOUTH, TRANSEOT і SATEL.
Фактична дальність радіозв'язку залежить від рельєфу, забудови, висоти встановлення антени, рівня радіоперешкод, налаштувань обладнання та місцевих правил використання радіочастот.
Wi-Fi, Bluetooth і дротові інтерфейси
Bluetooth використовується для підключення смартфона або іншого Android-пристрою до приймача. Wi-Fi забезпечує роботу X-Survey, доступ до вебінтерфейсу, обмін даними та підключення ZX M68G до інтернету.
Для передавання даних також передбачені USB Type-C і RS232. Приймач підтримує формати NMEA-0183 і RTCM, а максимальна частота запису та видавання позиційних даних становить 5 Гц.
Пам'ять, автономність і захист
Вбудована пам'ять обсягом 32 ГБ використовується для запису сирих GNSS-спостережень, зберігання проєктів та службових даних. Акумулятор місткістю 9600 мА·год забезпечує понад 16 годин роботи в типовому режимі RTK-ровера через мобільну мережу та до 24 годин безперервного запису у статичному режимі.
Корпус із магнієвого сплаву відповідає класу захисту IP68 і витримує падіння з установленої віхи висотою до 1,5 м на бетон. Робочий температурний діапазон становить від -20°C до +60°C, а температура зберігання — від -40°C до +85°C.
Основні характеристики Devecent ZX M68G
| Тип обладнання |
багатосистемний GNSS RTK-приймач з IMU |
| GNSS-модуль |
Unicore UM980, Nebulas IV, JamShield |
| Кількість каналів |
1408 |
| Супутникові системи |
GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS |
| Точність RTK |
по горизонталі — ±(8 мм + 1 ppm) RMS; по вертикалі — ±(15 мм + 1 ppm) RMS |
| Статика та швидка статика |
по горизонталі — ±(2,5 мм + 0,5 ppm) RMS; по вертикалі — ±(5 мм + 0,5 ppm) RMS |
| Надійність ініціалізації |
понад 99,9% |
| Час ініціалізації RTK |
менше 5 секунд за належних умов |
| Компенсація нахилу |
до 60°, заявлена точність менше 2 см |
| Режими роботи |
Network RTK, UHF RTK, база, ровер, PP Static, PP Kinematic |
| NTRIP |
Client, Server, Caster |
| Типи мережевих корекцій |
VRS, MAC, FKP |
| Радіопротоколи |
TRIMTALK, SOUTH, TRANSEOT, SATEL |
| Зв'язок |
4G, Wi-Fi, Bluetooth, UHF, USB Type-C, RS232 |
| Формати даних |
NMEA-0183, RTCM 2.x, RTCM 3.x |
| Частота позиціонування |
до 5 Гц |
| Операційна система |
Linux |
| Пам'ять |
32 ГБ |
| Акумулятор |
9600 мА·год |
| Автономність |
понад 16 годин у режимі RTK-ровера; до 24 годин у статиці |
| Захист |
IP68, падіння з віхи висотою до 1,5 м |
| Температура роботи |
від -20°C до +60°C |
| Розміри |
Ø147,9 × 68 мм |
| Вага |
до 740 г |
Samsung Galaxy XCover7 6/128GB Black
Samsung Galaxy XCover7 SM-G556BZKDEUC входить до складу комплекту та виконує функції польового контролера. На смартфоні встановлюється X-Survey для налаштування приймача, створення проєктів, отримання RTK-поправок, знімання, винесення точок і роботи з CAD-кресленнями.
Великий 6,6-дюймовий PLS LCD із роздільною здатністю 1080 × 2408 пікселів забезпечує достатньо простору для карти, списків координат і графічних підказок. Яскравість 500 ніт покращує читабельність дисплея просто неба.
Восьмиядерний процесор, 6 ГБ оперативної та 128 ГБ вбудованої пам'яті забезпечують стабільну роботу X-Survey, великих польових проєктів і CAD-матеріалів. За потреби сховище можна розширити картою microSD обсягом до 1 ТБ.
Смартфон підтримує 5G, 4G LTE, дводіапазонний Wi-Fi, Bluetooth 5.3, NFC, GPS, Galileo, BeiDou та QZSS. Для мережевого RTK можна встановити Nano-SIM або використовувати eSIM, а зв'язок із ZX M68G здійснюється через Bluetooth або Wi-Fi.
Корпус Galaxy XCover7 відповідає класу захисту IP68 і стандарту MIL-STD-810H. Пристрій витримує падіння з висоти до 1,5 м, а зі спеціальним чохлом — до 1,8 м. Змінний акумулятор місткістю 4050 мА·год можна замінити без передачі смартфона до сервісного центру.
Характеристики Samsung Galaxy XCover7
| Повна модель |
Samsung Galaxy XCover7 6/128GB Black, SM-G556BZKDEUC |
| Тип пристрою |
захищений смартфон для використання як польовий контролер |
| Операційна система |
Android із підтримкою оновлень Samsung |
| Процесор |
8-ядерний, до 2,2 ГГц |
| Оперативна пам'ять |
6 ГБ |
| Вбудована пам'ять |
128 ГБ |
| Карта пам'яті |
microSD до 1 ТБ |
| Дисплей |
6,6″, PLS LCD, 1080 × 2408 пікселів, 60 Гц |
| Яскравість дисплея |
500 ніт |
| Мобільний зв'язок |
2G, 3G, 4G LTE, 5G Sub-6 |
| SIM |
Nano-SIM та eSIM |
| Wi-Fi |
802.11 a/b/g/n/ac, 2,4 та 5 ГГц |
| Bluetooth |
Bluetooth 5.3 |
| NFC |
так |
| Навігація |
GPS, Galileo, BeiDou, QZSS |
| Основна камера |
50 Мп, F1.8, автофокус і спалах |
| Фронтальна камера |
5 Мп |
| Дротовий інтерфейс |
USB Type-C, USB 2.0 |
| Акумулятор |
4050 мА·год, змінний |
| Клас захисту |
IP68, MIL-STD-810H |
| Стійкість до падіння |
до 1,5 м без чохла, до 1,8 м зі спеціальним чохлом |
| Розміри |
169 × 80,1 × 10,2 мм |
| Вага |
240 г |
Польове програмне забезпечення X-Survey
X-Survey — професійне Android-програмне забезпечення для роботи з GNSS RTK-приймачами та електронними тахеометрами. У комплекті із ZX M68G програма використовується для створення проєктів, налаштування систем координат, підключення приймача, отримання RTK-корекцій, знімання та винесення точок у натуру.
Програма підтримує знімання точок, детальне та контрольне знімання з налаштуванням обмежень за статусом рішення, HRMS, VRMS і PDOP. Під час винесення доступні точки, лінії, інтервали, зміщення та об'єкти безпосередньо з CAD-креслень.
CAD, дороги та польові розрахунки
X-Survey підтримує імпорт DXF і DWG, керування шарами, побудову геометрії та вибір об'єктів для винесення безпосередньо на кресленні. Це дозволяє працювати з проєктними даними в полі без попереднього перетворення кожного елемента на окремий список координат.
Дорожній модуль охоплює план траси, поздовжній профіль, поперечники, розширення, віражі та укоси. Серед польових інструментів доступні перетворення координат, прямі й обернені геодезичні задачі, площі, об'єми, перетини, засічки, вектори та вимірювання зі зміщенням.
Для яких робіт підходить комплект
- топографічне та кадастрове знімання;
- визначення і відновлення меж земельних ділянок;
- винесення проєктних точок, ліній і будівельних осей у натуру;
- виконавче знімання будівель, споруд та інженерних мереж;
- дорожні та інженерно-геодезичні роботи;
- будівельний моніторинг і контроль земляних робіт;
- робота з CAD-кресленнями безпосередньо в полі;
- збирання просторових даних для GIS і картографування;
- створення та згущення геодезичних мереж;
- статичні та кінематичні GNSS-спостереження для постобробки.

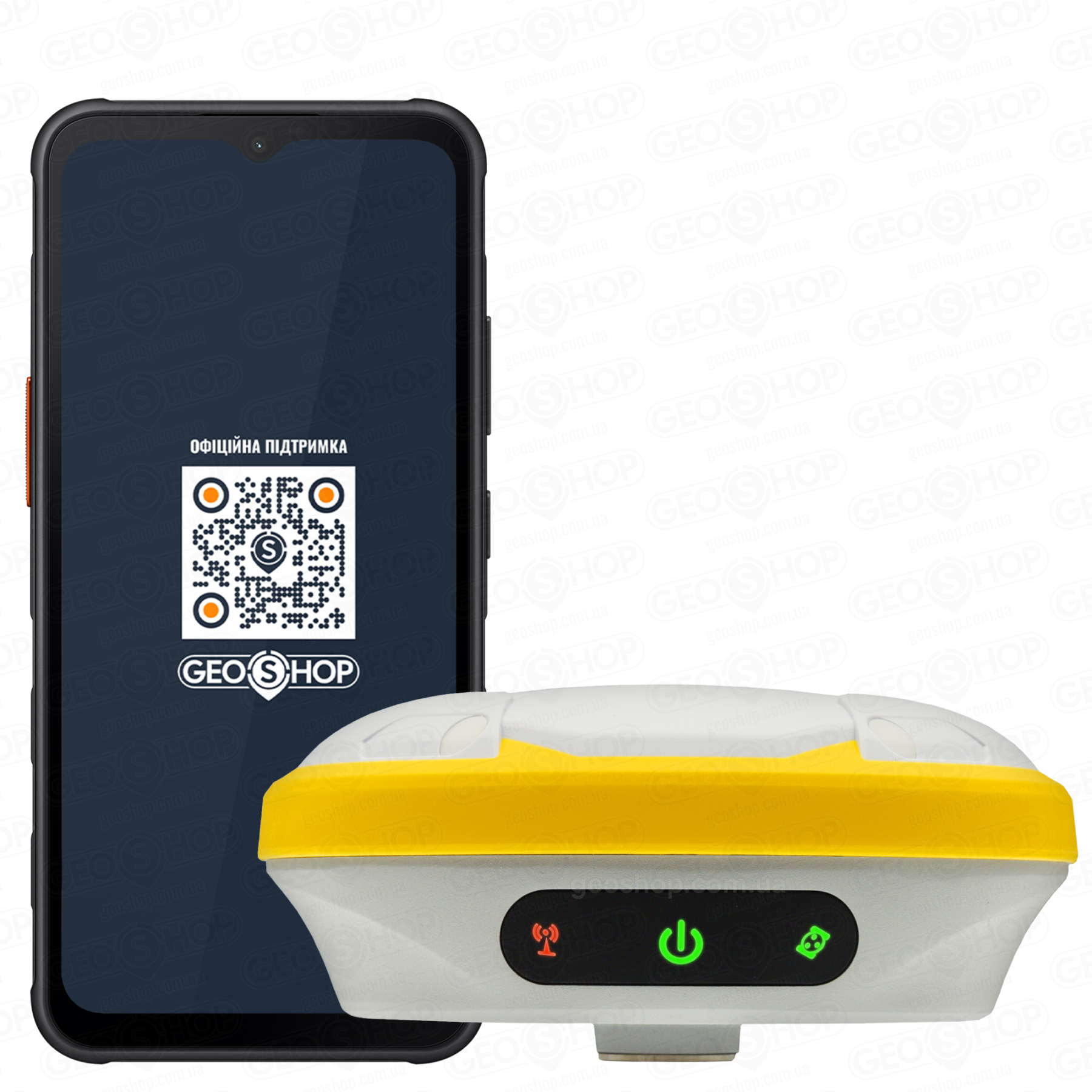

Готовий комплект для роботи в RTK
Ця позиція сформована як повноцінне польове рішення, а не як окремий GNSS-приймач. Devecent ZX M68G, Samsung Galaxy XCover7 і X-Survey утворюють узгоджену систему для отримання поправок, керування вимірюваннями, роботи з картою і CAD-матеріалами та збереження результатів.
До комплекту також входять карбонова віха висотою 2 м, тримач смартфона на віху та компактний міцний кейс для транспортування. Точний перелік штатних аксесуарів приймача, кабелів, зарядних пристроїв і антен наведений в окремій вкладці «Комплектація».
