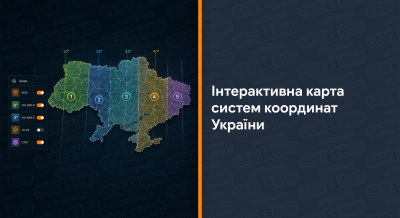

Інтерактивна карта систем координат України
Інтерактивна карта систем координат України та мережі RTK
Інтерактивна карта GEOSHOP — це онлайн-інструмент для геодезистів, землевпорядників, інженерів та інших фахівців, які працюють із GNSS-обладнанням, RTK-вимірюваннями, кадастровими даними та системами координат України. Карта дозволяє в одному інтерфейсі переглядати місцеві системи координат УСК-2000, зони державних і міжнародних систем координат, розташування базових GNSS-станцій мережі RTK та основні параметри для налаштування польового обладнання.
Системи координат України на інтерактивній карті
На карті доступне відображення місцевих систем координат МСК УСК-2000 для областей України, 6-градусних і 3-градусних зон УСК-2000, зон СК-63 та міжнародної системи UTM. Користувач може перемикати потрібний шар безпосередньо на карті та переглядати номер системи або зони, осьовий меридіан та інші довідкові параметри. Таке представлення спрощує визначення системи координат для конкретної території та допомагає під час підготовки геодезичного проєкту або налаштування GNSS-приймача.
- місцеві системи координат МСК УСК-2000;
- 6-градусні зони УСК-2000;
- 3-градусні зони УСК-2000;
- зони системи координат СК-63;
- зони UTM на території України.
Базові GNSS-станції мережі mAgri.RTK
Окремий шар карти показує базові GNSS-станції мережі mAgri.RTK Київстар на території України. Для кожної станції можна переглянути її розташування та поточний стан. Кольорові позначення дозволяють швидко визначити, які станції працюють, які недоступні, потребують перевірки або мають невідомий стан. Інформація автоматично оновлюється, а на карті відображається час останнього отримання даних.
Карта базових станцій має довідкове та практичне призначення: вона допомагає оцінити структуру GNSS-мережі в потрібному регіоні, знайти станції поблизу місця виконання робіт та отримати додаткову інформацію перед початком RTK-вимірювань.
Точки монтування та налаштування RTK
Для роботи GNSS-приймача в RTK важливо правильно вибрати не лише систему координат, а й точку монтування NTRIP. Інтерактивна карта GEOSHOP допомагає підібрати доступні точки монтування відповідно до вибраної системи координат і типу мережевого рішення. У довідковій інформації відображаються параметри підключення, сервер, порт, точки монтування для VRS та Nearest, а також варіанти потоків RTCM для сучасних і старіших GNSS-приймачів.
Такий підхід дозволяє отримати основну інформацію для налаштування RTK-ровера без необхідності самостійно шукати потрібну точку монтування у великому списку NTRIP caster. Інструмент особливо корисний під час першого налаштування приймача, зміни регіону робіт, вибору іншої системи координат або перевірки параметрів уже створеного RTK-профілю.
Зручна карта для роботи на ПК та мобільних пристроях
Інтерфейс карти адаптований для настільних комп'ютерів, планшетів і смартфонів. Основні органи керування розташовані безпосередньо на карті, тому інструментом зручно користуватися як у звичайному режимі на сторінці GEOSHOP, так і в повноекранному режимі. Функція визначення місцезнаходження дозволяє швидко перейти до поточної позиції користувача та переглянути доступну інформацію для відповідної території.
Кому буде корисна інтерактивна карта
Інструмент розрахований насамперед на геодезистів, землевпорядників, кадастрових інженерів, будівельних геодезистів, операторів GNSS-обладнання та інших спеціалістів, які використовують супутникові вимірювання. Карта може застосовуватися під час топографічного знімання, кадастрових і землевпорядних робіт, винесення проєктів у натуру, інженерно-геодезичних вишукувань, будівництва та інших завдань, де необхідно правильно налаштувати систему координат і RTK-підключення.
GEOSHOP розвиває власні онлайн-інструменти для геодезистів, щоб спростити роботу з координатами, геодезичними файлами та GNSS-обладнанням. Для роботи в режимі RTK у каталозі також доступні RTK-підписки, GNSS-приймачі та готові комплекти обладнання з підпискою RTK для виконання польових вимірювань.
