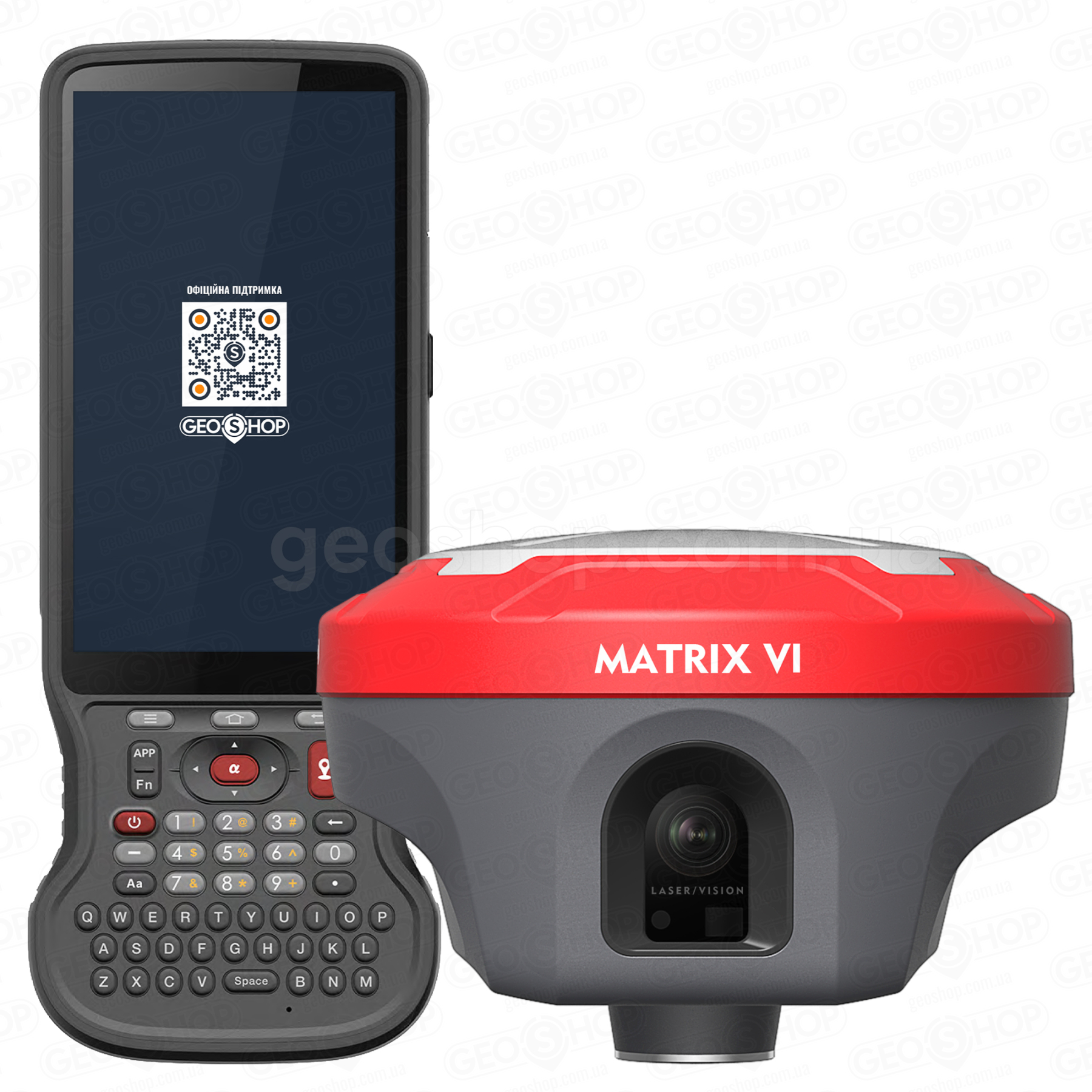

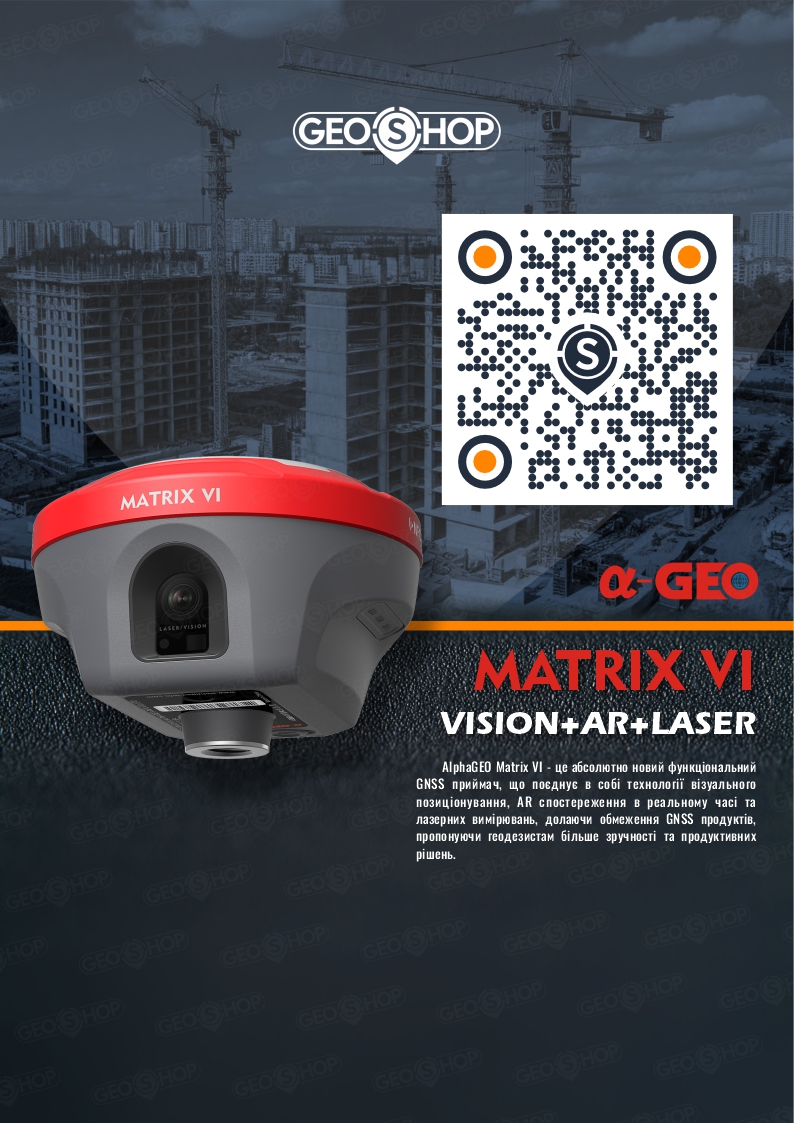

AlphaGEO Matrix VI — комплект для роботи в RTK
AlphaGEO Matrix VI — професійний комплект для високоточних геодезичних, землевпорядних, будівельних та інженерних робіт у режимі RTK. До складу рішення входять багатофункціональний GNSS-приймач із технологіями візуального позиціонування, AR-наведення, лазерного вимірювання та компенсації нахилу, а також захищений польовий контролер AlphaGEO A-Tab.
Matrix VI розширює можливості звичайного GNSS RTK-приймача. Оператор може вимірювати точки безпосередньо в полі, визначати координати недоступних об'єктів за допомогою зеленого лазера на відстані до 20 м, виконувати винесення в натуру з підказками доповненої реальності та збирати зображення або відео для подальшого визначення координат точок.
Точне RTK-позиціонування
AlphaGEO Matrix VI оснащений 1408-канальною GNSS-платою Nebulas IV та підтримує сигнали GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS і SBAS. Багатосистемна архітектура допомагає швидко отримувати фіксоване рішення та підтримувати стабільне позиціонування за різних умов супутникової видимості.
У режимі RTK приймач забезпечує точність приблизно ±8,1 мм на 100 м по горизонталі та ±15,1 мм на 100 м по вертикалі. Для мережевого RTK заявлено приблизно ±8,05 мм на 100 м по горизонталі та ±15,05 мм на 100 м по вертикалі.
Поправки можна отримувати від мережі постійно діючих базових станцій через NTRIP або від локальної GNSS-бази через вбудований UHF-модем. Приймач підтримує роботу як ровер, база та обладнання для статичних спостережень.
Основні переваги комплекту AlphaGEO Matrix VI
- готове рішення для RTK-знімання та винесення точок у натуру;
- візуальне позиціонування з використанням зображень і відео;
- вбудовані базові алгоритми фотограмметрії;
- 1408-канальна GNSS-плата Nebulas IV;
- зелений лазер для вимірювання недоступних точок на відстані до 20 м;
- камера з глобальним затвором для візуального позиціонування та наведення лазера;
- окрема 5 Мп AR-камера для пошуку проєктних точок;
- компенсація нахилу віхи до 120°;
- вбудований UHF-модем потужністю 1,5 Вт;
- підтримка мережевого RTK через NTRIP;
- вбудована пам'ять 64 ГБ із циклічним записом;
- захищений контролер AlphaGEO A-Tab із фізичною QWERTY-клавіатурою.

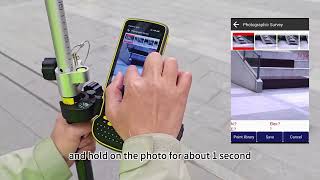

Візуальне позиціонування та фотограмметрія
Matrix VI дозволяє швидко зафіксувати ділянку за допомогою серії зображень або відео. Координати потрібних точок можна визначати безпосередньо під час польових робіт або пізніше під час опрацювання матеріалів, що розширює можливості знімання складних і недоступних об'єктів.
Технологія корисна для фасадів, кутів будівель, елементів благоустрою, інженерних конструкцій та інших точок, які складно виміряти традиційним встановленням віхи. Камера з глобальним затвором зменшує геометричні спотворення під час руху та використовується також для контролю наведення лазера.
Зелене лазерне вимірювання
Вбудований зелений лазер дозволяє визначати координати точок на відстані до 20 м, до яких неможливо, незручно або небезпечно підходити з геодезичною віхою. Це можуть бути фасади, паркани, кути будівель, укоси, колодязі, траншеї, кромки дорожнього покриття, берегові лінії та елементи інженерних мереж.
Робоча відстань лазерного вимірювання становить до 20 м. Зелена лазерна пляма краще помітна під час польових робіт, ніж червона за однакової потужності. Довжина хвилі становить 520 ± 20 нм, вихідна потужність — 2–3 мВт, клас лазера — 3A. Візуальна камера передає зображення цілі на екран контролера та допомагає перевірити точність наведення за яскравого освітлення.
AR-наведення під час винесення в натуру
Окрема AR-камера з роздільною здатністю 5 Мп використовується для швидкого пошуку проєктних точок. На екрані польового контролера оператор бачить реальне зображення місцевості та графічні підказки, які показують напрямок руху до точки винесення.
AR-наведення зменшує кількість переміщень уперед і назад, спрощує орієнтування на насичених будівельних майданчиках і пришвидшує винесення меж, осей, інженерних мереж, дорожніх елементів та інших проєктних точок.
Компенсація нахилу віхи до 120°
Вбудований 4D IMU-модуль ініціалізується приблизно за 3 секунди, працює з частотою 400 Гц, не потребує калібрування та стійкий до магнітних перешкод. Вимірювання можна виконувати без постійного приведення віхи у вертикальне положення.
Діапазон компенсації нахилу становить до 120°, а заявлена точність визначення точки з нахиленою віхою — до 2,5 см. Це спрощує роботу біля фасадів, огорож, дерев, траншей, транспорту та інших перешкод.
UHF-модем, пам'ять та автономність
Вбудований UHF-модем потужністю 1,5 Вт працює на приймання та передавання поправок у діапазоні 410–470 МГц. Для мережевого RTK доступні 4G, Wi-Fi, Bluetooth 5.2 та NTRIP, що дозволяє вибрати оптимальну схему роботи для конкретного об'єкта.
Пам'ять обсягом 64 ГБ підтримує циклічне зберігання та може накопичувати сирі GNSS-спостереження протягом тривалого часу. Акумулятор місткістю 7000 мА·год забезпечує до 12 годин у режимі RTK-ровера, до 7 годин у режимі бази та до 15 годин під час статичних спостережень.
Корпус із магнієвого сплаву відповідає класу IP67, стандарту вібраційної стійкості MIL-STD-810G і витримує падіння з установленої віхи висотою до 2 м на бетонну поверхню.
Основні характеристики AlphaGEO Matrix VI
| Тип обладнання |
GNSS RTK-приймач із візуальним позиціонуванням, AR, лазером та IMU |
| Кількість каналів |
1408 |
| Супутникові системи |
GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS, SBAS |
| Точність RTK |
по горизонталі — приблизно ±8 мм; по вертикалі — приблизно ±15 мм |
| Візуальне позиціонування |
знімання за серією зображень або відео, базові фотограмметричні алгоритми |
| Лазер |
зелений, робоча відстань до 20 м, 520 ± 20 нм, 2–3 мВт, клас 3A |
| Компенсація нахилу |
до 120°, точність до 2,5 см |
| Камери |
2 Мп камера з глобальним затвором та 5 Мп AR-камера, поле зору 84° |
| UHF-модем |
1,5 Вт, приймання та передавання |
| Зв'язок |
4G, Wi-Fi, Bluetooth 5.2, NTRIP |
| Пам'ять |
64 ГБ, циклічний запис |
| Автономність |
до 12 годин у режимі RTK-ровера |
| Захист |
IP67, MIL-STD-810G, падіння з віхи висотою до 2 м |
| Розміри |
129 × 129 × 99 мм |
| Вага |
менше 0,8 кг |

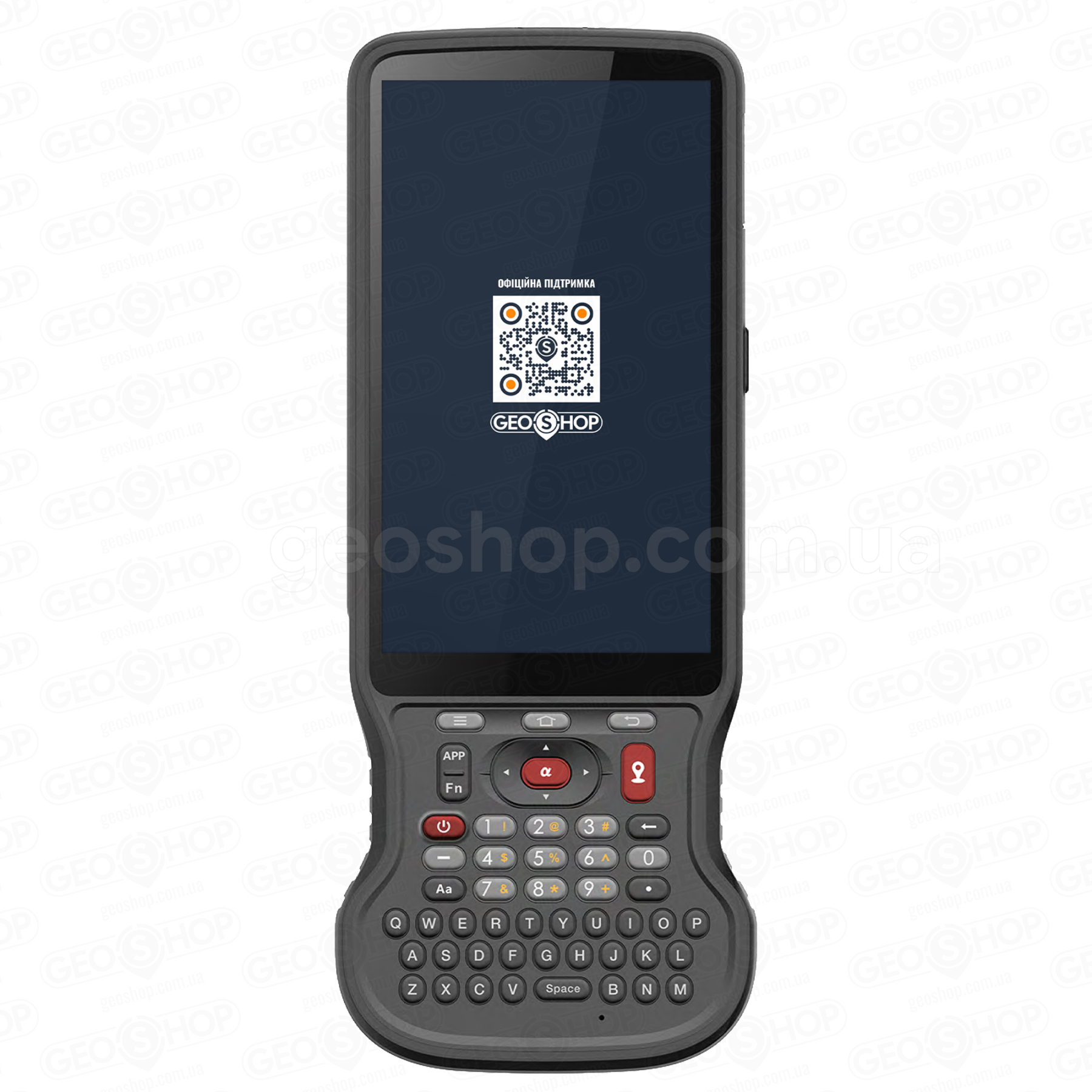

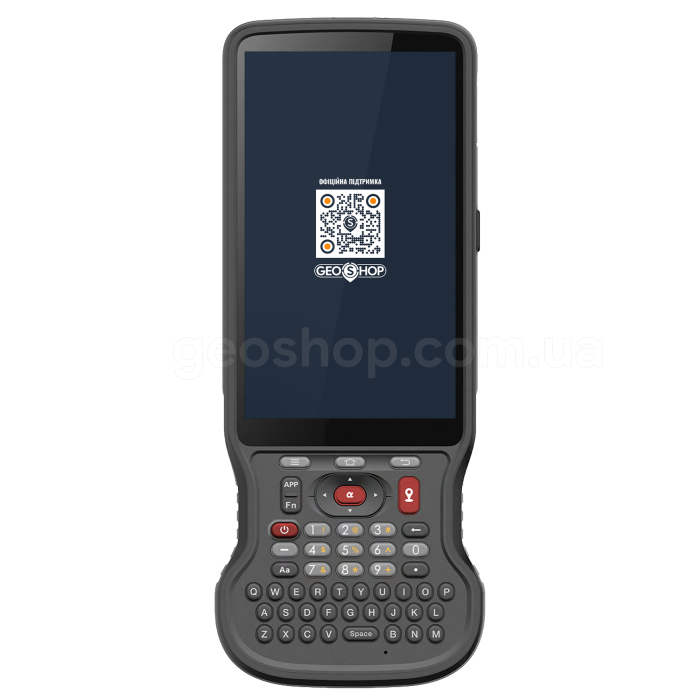

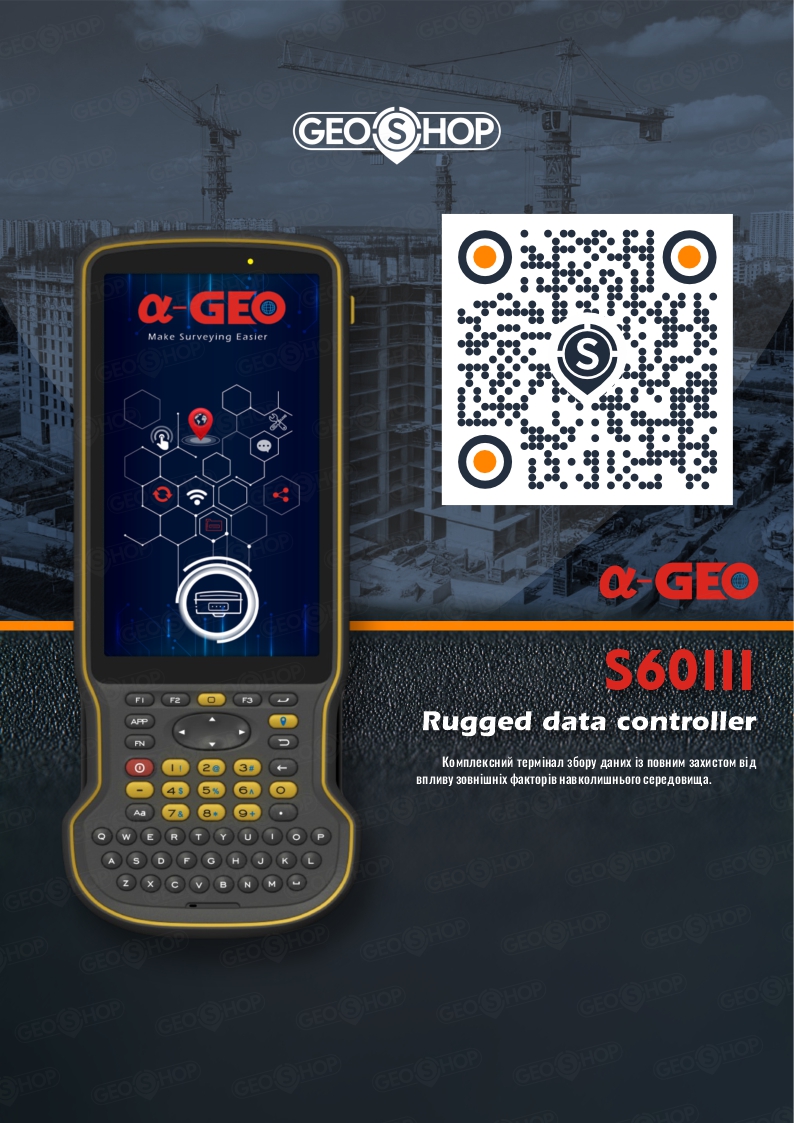

Польовий контролер AlphaGEO A-Tab
AlphaGEO A-Tab входить до складу RTK-комплекту та використовується для керування приймачем, налаштування знімання, отримання мережевих поправок, перегляду карти, камер і креслень, введення польової інформації та збереження результатів вимірювань.
Контролер працює на базі Android 10 із підтримкою Google Services. Восьмиядерний процесор, 6 ГБ оперативної та 128 ГБ вбудованої пам'яті забезпечують стабільну роботу польового програмного забезпечення, картографічних матеріалів, CAD-креслень, зображень і великих проєктів.
Фізична англійська QWERTY-клавіатура спрощує введення назв точок, кодів, висот та числових значень. Контролером зручно користуватися у рукавичках і за несприятливих погодних умов, коли робота лише із сенсорним екраном може бути складною.
Вбудований 4G-модем дозволяє отримувати RTK-поправки через NTRIP без використання окремого смартфона або мобільного роутера. Для зв'язку з Matrix VI використовується Bluetooth, а Wi-Fi забезпечує доступ до мережі та обмін файлами.
Акумулятор місткістю 9000 мА·год забезпечує до 22 годин автономної роботи. Корпус відповідає класу захисту IP68, витримує падіння з висоти до 1,5 м і розрахований на експлуатацію за температури від -20°C до +65°C.
Комплектація AlphaGEO A-Tab
- польовий контролер AlphaGEO A-Tab;
- зарядний пристрій;
- кабель USB Type-C;
- стилус;
- ремінець для руки.
Характеристики AlphaGEO A-Tab
| Тип пристрою |
захищений польовий контролер |
| Операційна система |
Android 10 із підтримкою Google Services |
| Процесор |
MediaTek MT6769, 8 ядер, до 2,0 ГГц |
| Оперативна пам'ять |
6 ГБ |
| Вбудована пам'ять |
128 ГБ eMMC |
| Дисплей |
5,5″, IPS LTPS LCD, 1920 × 1080 пікселів |
| Яскравість дисплея |
550 ніт |
| Захисне скло |
Gorilla Glass |
| Клавіатура |
фізична англійська QWERTY-клавіатура |
| Мобільний зв'язок |
4G LTE |
| Wi-Fi |
дводіапазонний, 2,4 та 5 ГГц |
| Bluetooth |
Bluetooth 5.0 |
| NFC |
так |
| Вбудований GNSS |
GPS, GLONASS, BeiDou |
| Камера |
13 Мп, автофокус і спалах |
| Дротовий інтерфейс |
USB Type-C із підтримкою OTG |
| Акумулятор |
9000 мА·год |
| Час автономної роботи |
до 22 годин |
| Клас захисту |
IP68 |
| Стійкість до падіння |
з висоти до 1,5 м |
| Температура роботи |
від -20°C до +65°C |
| Розміри |
226 × 90 × 17 мм |
| Вага |
436 г |
Польове програмне забезпечення AlphaGEO SurPro 6.0
Для керування GNSS-приймачем і виконання польових робіт використовується програмне забезпечення AlphaGEO SurPro 6.0. Воно дозволяє створювати проєкти, налаштовувати системи координат, підключатися до RTK-мереж, виконувати знімання та винесення в натуру.
Програма підтримує роботу з точками, лініями, дугами, поверхнями, CAD-кресленнями, дорожніми елементами та іншими проєктними даними. Камери Matrix VI використовуються в робочому процесі для візуального позиціонування, наведення лазера та пошуку точок за допомогою доповненої реальності.
Для яких робіт підходить комплект
- топографічне та кадастрове знімання;
- визначення і відновлення меж земельних ділянок;
- винесення проєктних точок і будівельних осей у натуру;
- виконавче знімання будівель, споруд та інженерних мереж;
- візуальне знімання фасадів та складних об'єктів;
- визначення координат точок на зображеннях і відео;
- лазерне вимірювання небезпечних і недоступних точок;
- дорожні та інженерно-геодезичні роботи;
- статичні GNSS-спостереження.
Готовий комплект для роботи в RTK
Ця позиція сформована як повноцінний комплект для польової роботи, а не як окремий GNSS-приймач. AlphaGEO Matrix VI і контролер AlphaGEO A-Tab утворюють узгоджену систему для отримання поправок, керування вимірюваннями, перегляду камер і карти, введення польових даних та збереження результатів.
Завдяки наявності захищеного контролера та необхідних аксесуарів користувач отримує готове рішення для RTK-знімання, візуального позиціонування, лазерного вимірювання і винесення в натуру. Повний перелік усіх компонентів поставки наведений в окремій вкладці «Комплектація».
