AlphaGEO Matrix II — комплект для роботи в RTK
AlphaGEO Matrix II — професійний комплект для високоточних геодезичних, землевпорядних, будівельних та інженерних робіт у режимі RTK. До складу рішення входять багатосистемний GNSS-приймач із лазерним вимірюванням, AR-наведенням і компенсацією нахилу, а також захищений польовий контролер AlphaGEO A-Tab.
Matrix II поєднує класичне супутникове позиціонування з інструментами для роботи у складних польових умовах. Оператор може виконувати RTK-знімання, виносити проєктні точки за підказками доповненої реальності, вимірювати недоступні об'єкти зеленим лазером і працювати з нахиленою віхою без постійного приведення її у вертикальне положення.
Точне RTK-позиціонування
AlphaGEO Matrix II оснащений 1408-канальною GNSS-платою нового покоління та підтримує сигнали GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS і SBAS. Багатосистемна архітектура допомагає швидко отримувати фіксоване рішення та підтримувати стабільне позиціонування за різних умов супутникової видимості.
У режимі RTK приймач забезпечує точність приблизно ±8,1 мм на 100 м по горизонталі та ±15,1 мм на 100 м по вертикалі. Для мережевого RTK заявлено приблизно ±8,05 мм на 100 м по горизонталі та ±15,05 мм на 100 м по вертикалі.
Поправки можна отримувати через мобільний інтернет і NTRIP або від локальної GNSS-бази через вбудований UHF-модем. Matrix II підтримує роботу як ровер, база та приймач для статичних GNSS-спостережень.
Основні переваги комплекту AlphaGEO Matrix II
- готове рішення для RTK-знімання та винесення точок у натуру;
- 1408-канальна GNSS-плата з підтримкою основних супутникових систем;
- зелений лазер для координування недоступних точок на відстані до 20 м;
- окрема 5 Мп камера для контролю наведення лазера;
- 5 Мп AR-камера для візуального пошуку проєктних точок;
- компенсація нахилу віхи до 120°;
- вбудований UHF-модем потужністю до 1,5 Вт;
- 4G, Wi-Fi, Bluetooth 5.2 і підтримка NTRIP;
- вбудована пам'ять 64 ГБ із циклічним записом;
- WebUI для налаштування приймача через браузер;
- захищений контролер AlphaGEO A-Tab із фізичною QWERTY-клавіатурою;
- корпус IP67, розрахований на інтенсивну польову експлуатацію.
AR-наведення під час винесення в натуру
Вбудована AR-камера з роздільною здатністю 5 Мп допомагає швидше знаходити проєктні точки на місцевості. На екрані польового контролера оператор бачить реальне зображення робочої ділянки та графічні підказки, які показують напрямок подальшого руху.
Замість багаторазового переміщення віхи вперед, назад і вбік користувач може одразу рухатися у потрібному напрямку. Це прискорює винесення меж земельних ділянок, будівельних осей, інженерних мереж, дорожніх елементів та інших проєктних точок.
Компенсація нахилу віхи до 120°
Вбудований IMU-модуль не потребує калібрування та стійкий до магнітних перешкод. Він дозволяє виконувати знімання і винесення точок із нахиленою віхою в діапазоні до 120°.
Оператор може встановити наконечник віхи безпосередньо на точку та нахилити приймач у зручний бік. Це спрощує роботу біля фасадів, огорож, дерев, траншей, припаркованого транспорту та інших перешкод. Заявлена точність визначення точки при роботі з нахиленою віхою становить до 2,5 см.
Лазерне вимірювання недоступних точок
Вбудований зелений лазер дозволяє координувати об'єкти на відстані до 20 м, до яких неможливо, незручно або небезпечно підходити з геодезичною віхою. Це можуть бути фасади, паркани, дахи, кути будівель, укоси, колодязі, траншеї, бордюри та елементи інженерної інфраструктури.
Окрема 5-мегапіксельна камера передає зображення цілі на екран контролера та допомагає перевірити точність наведення. Це особливо корисно за яскравого освітлення, коли лазерну пляму складно побачити неозброєним оком.
Робоча відстань лазерного вимірювання становить до 20 м. Такий режим доповнює класичне GNSS-знімання та дозволяє швидко визначати координати окремих недоступних точок без установлення віхи безпосередньо на об'єкті.
UHF-модем і мережевий RTK
Вбудований UHF-модем має перемикання потужності 1 або 1,5 Вт і працює в діапазоні 410–470 МГц. Приймач підтримує поширені радіопротоколи та може використовуватися в локальній схемі «база — ровер».
Для мережевого RTK передбачено вбудований 4G-модем, Wi-Fi, Bluetooth 5.2 та підтримку NTRIP. Matrix II може працювати з поправками VRS, MAC і FKP, а налаштування основних параметрів доступне через WebUI без підключення приймача кабелем до комп'ютера.
Пам'ять, автономність і захист
Вбудована пам'ять обсягом 64 ГБ підтримує циклічне зберігання. Після заповнення накопичувача приймач автоматично видаляє найстаріші файли, що дозволяє тривалий час записувати сирі GNSS-спостереження без постійного ручного очищення пам'яті.
Акумулятор місткістю 7000 мА·год забезпечує до 12 годин роботи в режимі RTK-ровера, до 7 годин у режимі бази та до 15 годин під час статичних спостережень. Підтримується швидке заряджання через USB Type-C.
Корпус із магнієвого сплаву відповідає класу захисту IP67 і стандарту вібраційної стійкості MIL-STD-810G. Приймач витримує падіння з установленої віхи висотою до 2 м на бетонну поверхню та працює за температури від -40°C до +75°C.
Основні характеристики AlphaGEO Matrix II
| Тип обладнання |
GNSS RTK-приймач із лазером, AR-камерою та IMU |
| Кількість каналів |
1408 |
| Супутникові системи |
GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS, SBAS |
| Точність RTK |
по горизонталі — приблизно ±8 мм; по вертикалі — приблизно ±15 мм |
| Лазерне вимірювання |
зелений лазер, робоча відстань до 20 м |
| Компенсація нахилу |
до 120°, точність до 2,5 см |
| Камери |
5 Мп для AR-наведення та 5 Мп для контролю лазерного вимірювання |
| UHF-модем |
1/1,5 Вт, 410–470 МГц, приймання та передавання |
| Зв'язок |
4G, Wi-Fi, Bluetooth 5.2, NTRIP |
| Пам'ять |
64 ГБ, циклічний запис |
| Автономність |
до 12 годин у режимі RTK-ровера |
| Захист |
IP67, MIL-STD-810G, падіння з віхи висотою до 2 м |
| Розміри |
діаметр 120 мм, висота 72 мм без нижнього конектора |
| Вага |
0,76 кг |

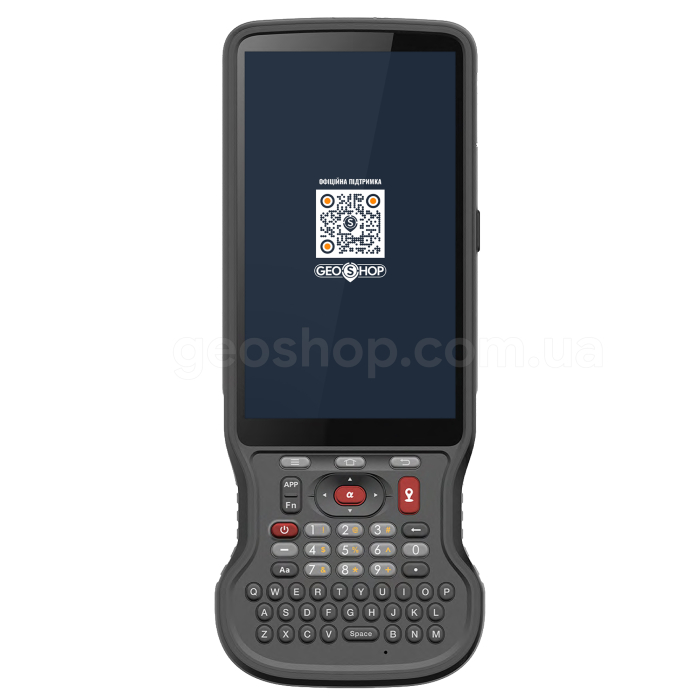

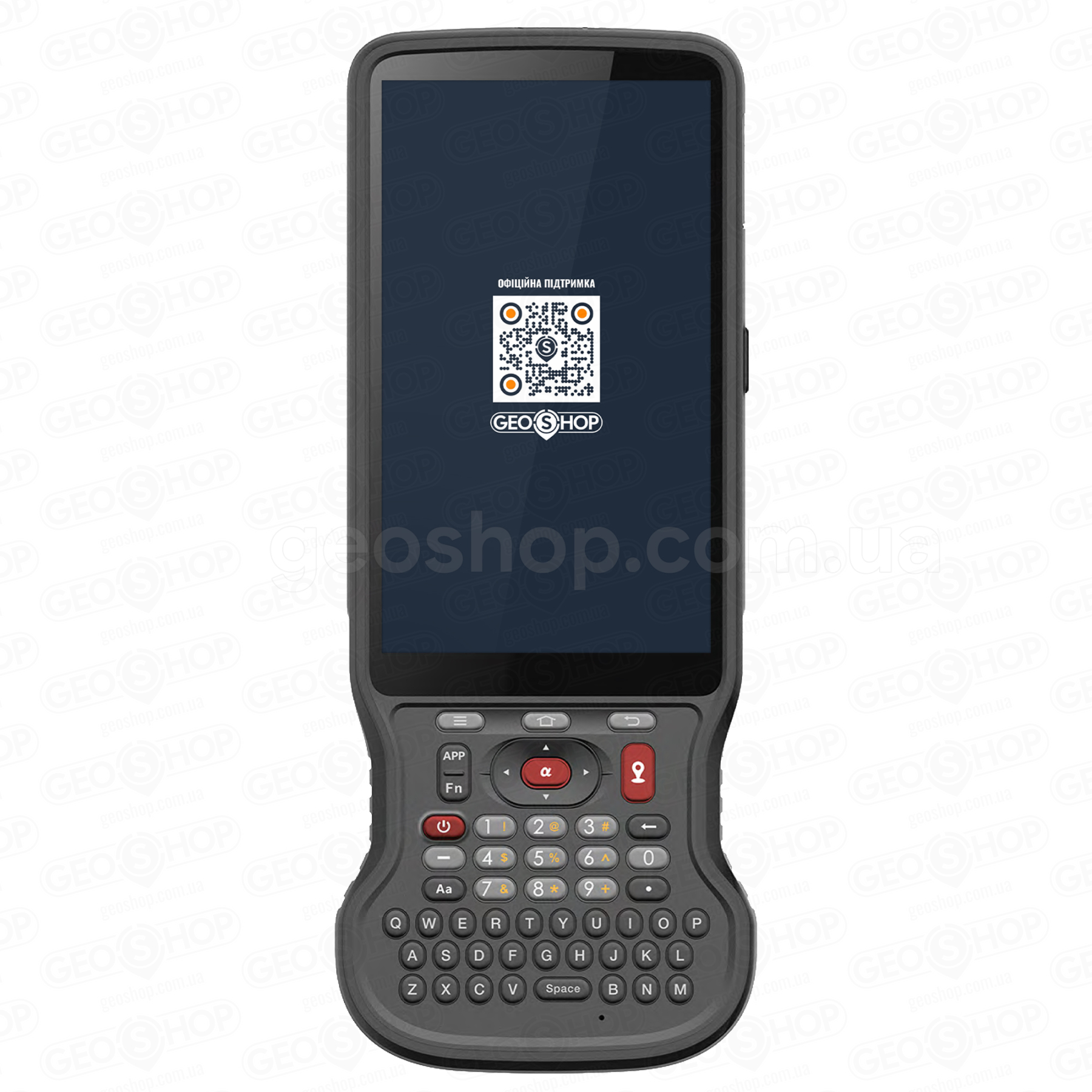

Польовий контролер AlphaGEO A-Tab
AlphaGEO A-Tab входить до складу RTK-комплекту та використовується для керування приймачем, налаштування знімання, отримання мережевих поправок, перегляду карти, камер і креслень, введення польової інформації та збереження результатів вимірювань.
Контролер працює на базі Android 10 із підтримкою Google Services. Восьмиядерний процесор, 6 ГБ оперативної та 128 ГБ вбудованої пам'яті забезпечують стабільну роботу польового програмного забезпечення, картографічних матеріалів, CAD-креслень і великих проєктів.
Фізична англійська QWERTY-клавіатура спрощує введення назв точок, кодів, висот та числових значень. Контролером зручно користуватися у рукавичках і за несприятливих погодних умов, коли робота лише із сенсорним екраном може бути складною.
Вбудований 4G-модем дозволяє отримувати RTK-поправки через NTRIP без використання окремого смартфона або мобільного роутера. Для зв'язку з Matrix II використовується Bluetooth, а Wi-Fi забезпечує доступ до мережі та обмін файлами.
Акумулятор місткістю 9000 мА·год забезпечує до 22 годин автономної роботи. Корпус відповідає класу захисту IP68, витримує падіння з висоти до 1,5 м і розрахований на експлуатацію за температури від -20°C до +65°C.
Комплектація AlphaGEO A-Tab
- польовий контролер AlphaGEO A-Tab;
- зарядний пристрій;
- кабель USB Type-C;
- стилус;
- ремінець для руки.
Характеристики AlphaGEO A-Tab
| Тип пристрою |
захищений польовий контролер |
| Операційна система |
Android 10 із підтримкою Google Services |
| Процесор |
MediaTek MT6769, 8 ядер, до 2,0 ГГц |
| Оперативна пам'ять |
6 ГБ |
| Вбудована пам'ять |
128 ГБ eMMC |
| Дисплей |
5,5″, IPS LTPS LCD, 1920 × 1080 пікселів |
| Яскравість дисплея |
550 ніт |
| Захисне скло |
Gorilla Glass |
| Клавіатура |
фізична англійська QWERTY-клавіатура |
| Мобільний зв'язок |
4G LTE |
| Wi-Fi |
дводіапазонний, 2,4 та 5 ГГц |
| Bluetooth |
Bluetooth 5.0 |
| NFC |
так |
| Вбудований GNSS |
GPS, GLONASS, BeiDou |
| Камера |
13 Мп, автофокус і спалах |
| Дротовий інтерфейс |
USB Type-C із підтримкою OTG |
| Акумулятор |
9000 мА·год |
| Час автономної роботи |
до 22 годин |
| Клас захисту |
IP68 |
| Стійкість до падіння |
з висоти до 1,5 м |
| Температура роботи |
від -20°C до +65°C |
| Розміри |
226 × 90 × 17 мм |
| Вага |
436 г |
Польове програмне забезпечення AlphaGEO SurPro 6.0
Для керування GNSS-приймачем і виконання польових робіт використовується програмне забезпечення AlphaGEO SurPro 6.0. Воно дозволяє створювати проєкти, налаштовувати системи координат, підключатися до RTK-мереж, виконувати знімання та винесення в натуру.
Програма підтримує роботу з точками, лініями, дугами, поверхнями, CAD-кресленнями, дорожніми елементами та іншими проєктними даними. Зображення з камер Matrix II використовується в інтерфейсі програми для AR-наведення і контролю лазерного вимірювання.
Для яких робіт підходить комплект
- топографічне та кадастрове знімання;
- визначення і відновлення меж земельних ділянок;
- винесення проєктних точок і будівельних осей у натуру;
- виконавче знімання будівель, споруд та інженерних мереж;
- лазерне вимірювання фасадів, дахів та інших недоступних об'єктів;
- будівельний моніторинг і контроль виконаних робіт;
- дорожні та інженерно-геодезичні роботи;
- моніторинг інфраструктури та мереж;
- статичні GNSS-спостереження.
Готовий комплект для роботи в RTK
Ця позиція сформована як повноцінний комплект для польової роботи, а не як окремий GNSS-приймач. AlphaGEO Matrix II і контролер AlphaGEO A-Tab утворюють узгоджену систему для отримання поправок, керування вимірюваннями, перегляду камер і карти, введення польових даних та збереження результатів.

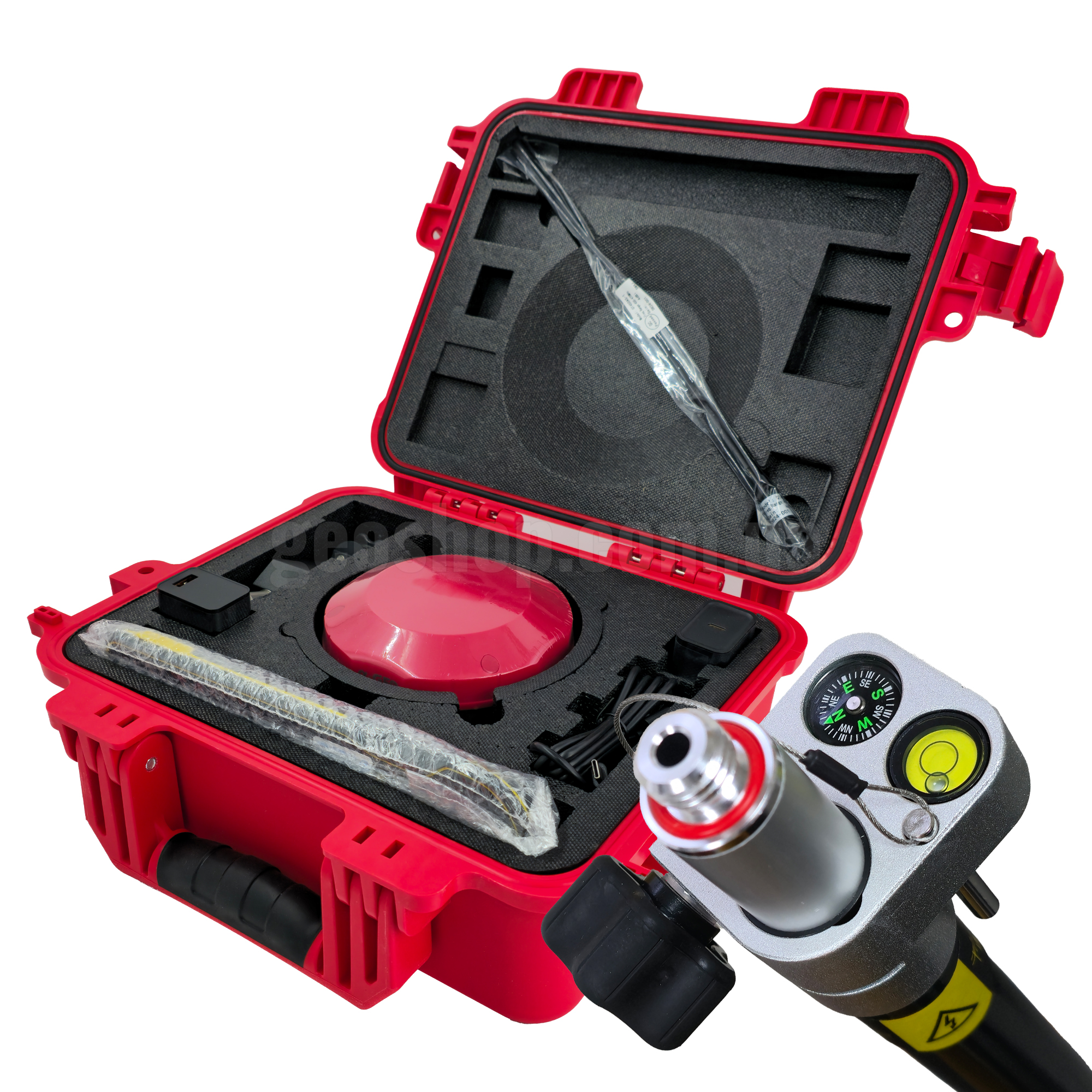

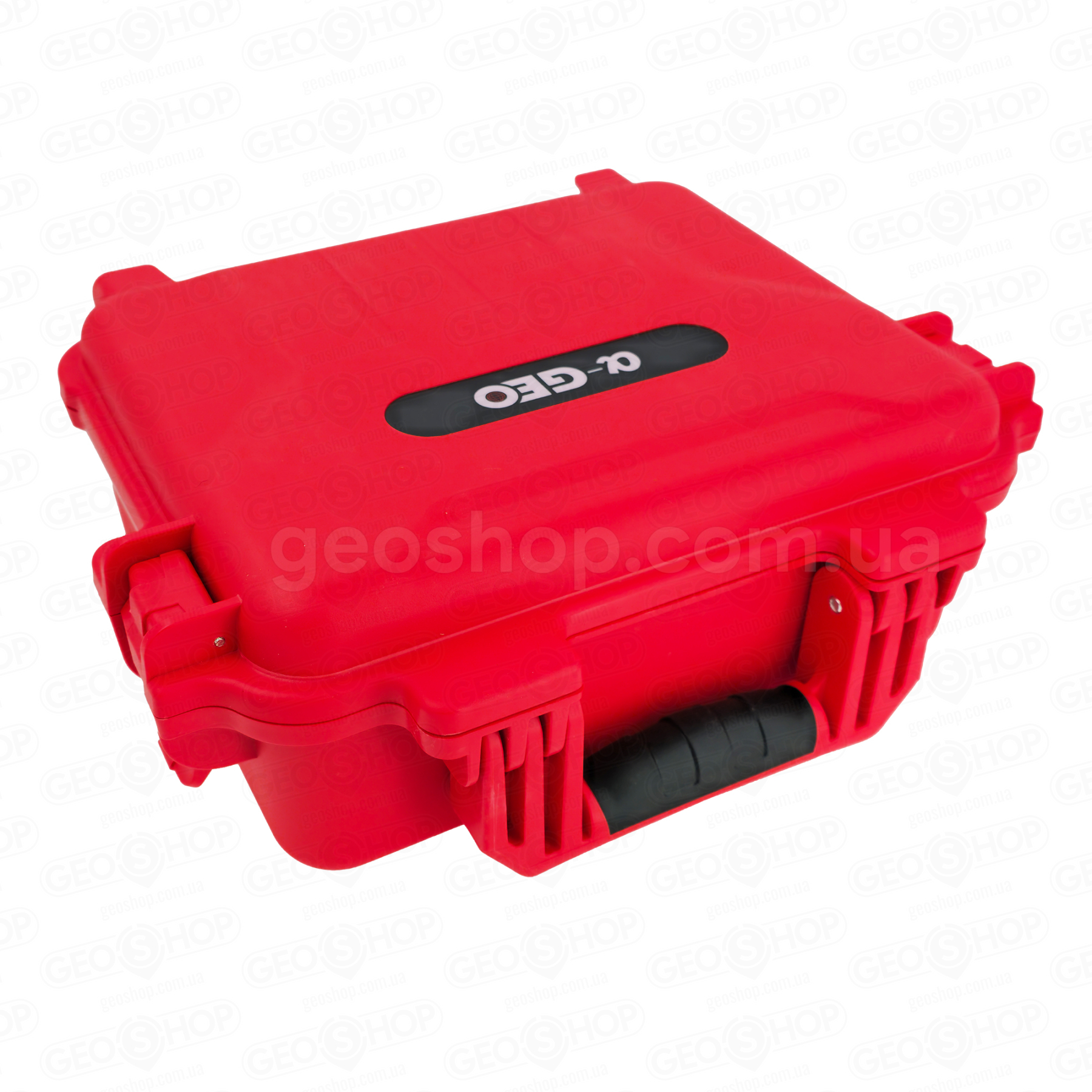

До комплекту також входять постійна ліцензія AlphaGEO SurPro 6.0, кріплення контролера, карбонова віха, радіоантена, кабелі, зарядні пристрої та міцний пластиковий кейс. Точний перелік усіх компонентів поставки наведений в окремій вкладці «Комплектація».
