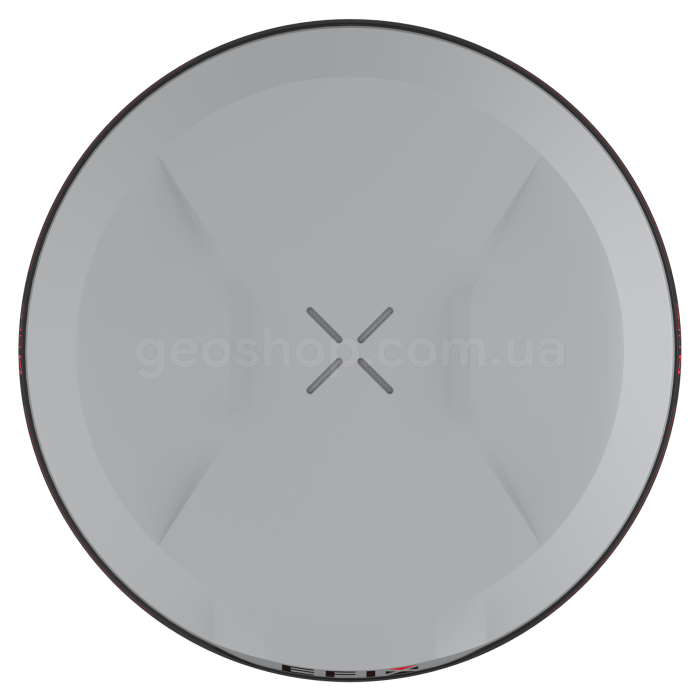

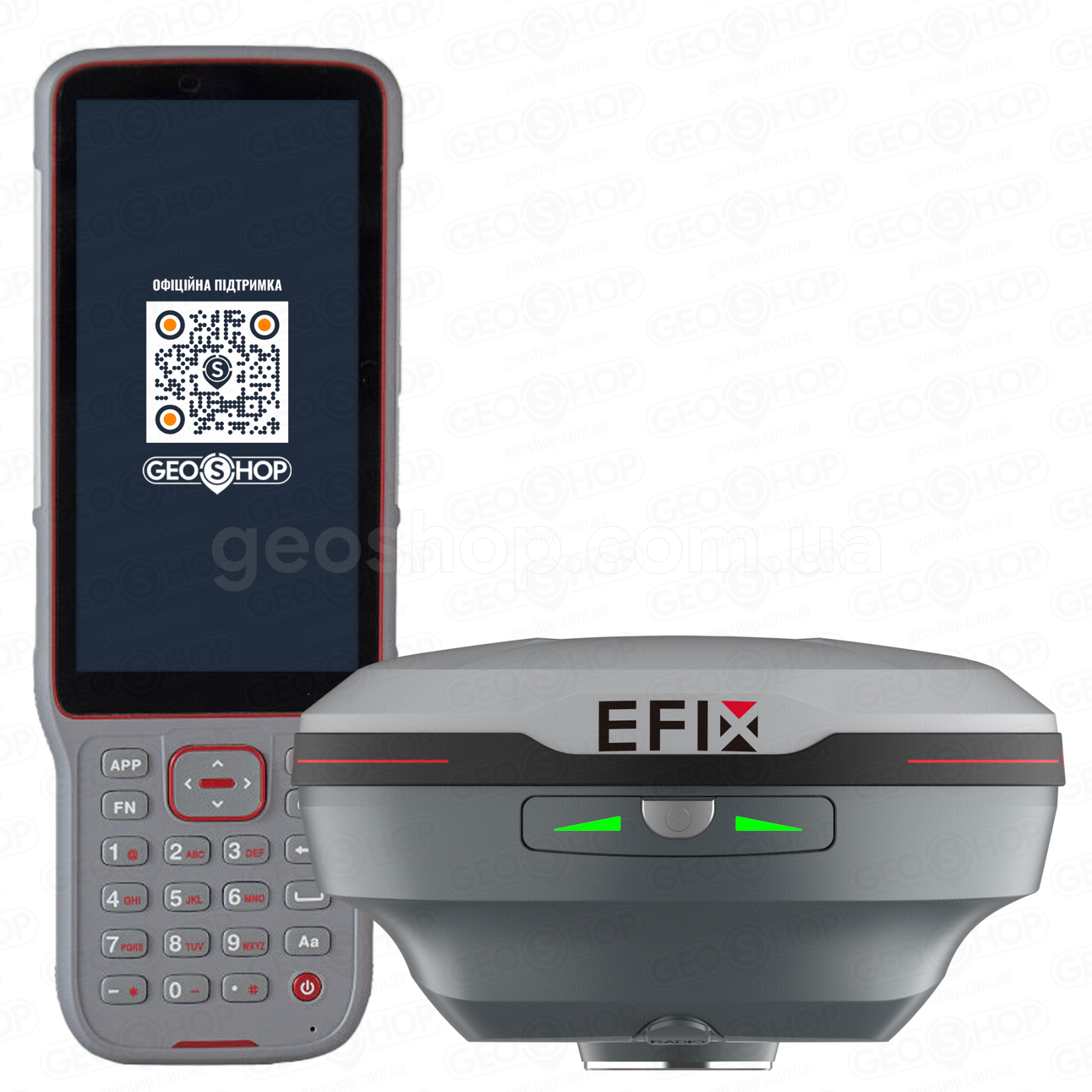

EFIX F6 — комплект для роботи в RTK

EFIX F6 — компактний професійний комплект для високоточного GNSS-знімання, винесення в натуру, кадастрових, будівельних, дорожніх та інженерно-геодезичних робіт. До складу рішення входять легкий 1608-канальний GNSS-приймач із камерою та технологією 4D AUTO-IMU, захищений польовий контролер EFIX FC2, програмне забезпечення eField і необхідні аксесуари для повноцінної польової роботи.

F6 поєднує класичне RTK-позиціювання з візуальним винесенням у натуру. Камера приймача передає зображення місцевості до eField, де оператор бачить великі графічні стрілки та поточну відстань до проєктної точки. Це полегшує орієнтування на будівельному майданчику, зменшує кількість зайвих переміщень і, за даними виробника, може підвищити ефективність винесення до 50%.

1608-канальне GNSS-позиціювання

EFIX F6 оснащений 1608-канальною GNSS-платою та підтримує сигнали GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC/IRNSS і SBAS. Технологія Full-Star оптимізує приймання доступних супутникових сигналів і допомагає швидше отримувати фіксоване RTK-рішення в різних польових умовах.

У режимі RTK заявлена точність становить ±(8 мм + 1 ppm) RMS по горизонталі та ±(15 мм + 1 ppm) RMS по вертикалі. Час ініціалізації становить менше 10 секунд, а заявлена надійність ініціалізації перевищує 99,9% за належних умов спостережень.

Приймач також підтримує PPK, статичні спостереження, кодове диференційне позиціювання та PPP. Для PPK заявлено ±(3 мм + 1 ppm) RMS по горизонталі та ±(5 мм + 1 ppm) RMS по вертикалі, а для статичної постобробки — ±(2,5 мм + 0,5 ppm) RMS і ±(5 мм + 0,5 ppm) RMS відповідно.

Основні переваги комплекту EFIX F6

• готове рішення для RTK-знімання та винесення точок у натуру;
• 1608 каналів із підтримкою основних супутникових систем;
• точність RTK ±(8 мм + 1 ppm) RMS по горизонталі;
• камера 2 Мп для візуального винесення в натуру;
• AR-підказки з напрямком і відстанню до проєктної точки;
• 4D AUTO-IMU з компенсацією нахилу віхи до 60°;
• автоматична ініціалізація IMU під час руху без ручного калібрування;
• вбудований UHF-модем із дальністю до 5 км за оптимальних умов;
• підтримка NTRIP Client і NTRIP Caster;
• до 17 годин роботи в режимі UHF/4G RTK без використання камери;
• компактний корпус масою лише 450 г;
• захист IP68 та IK08, стійкість до падіння з віхи висотою до 2 м;
• контролер EFIX FC2 з яскравим дисплеєм і буквено-цифровою клавіатурою;
• професійне польове програмне забезпечення eField.

AR Vision Stakeout

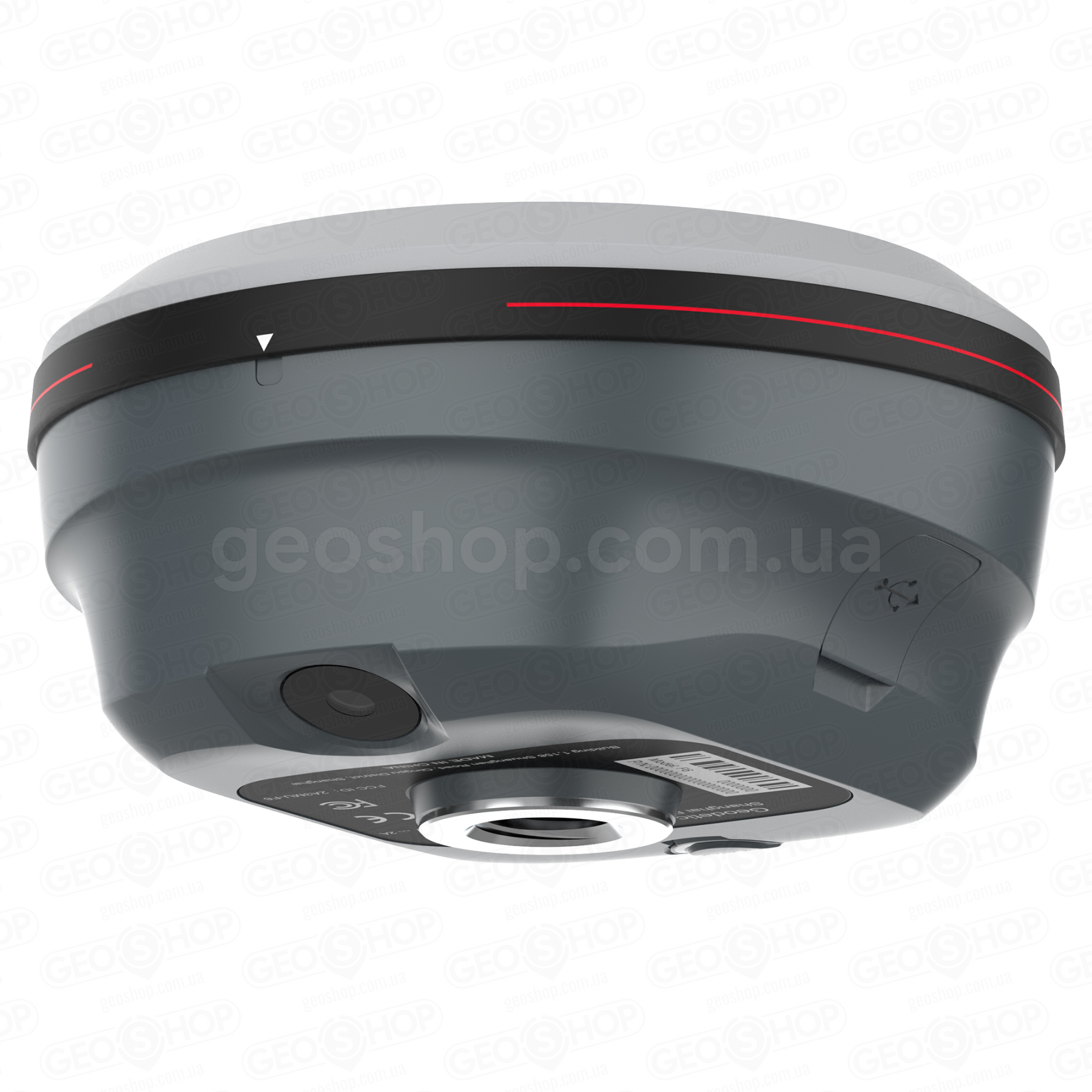

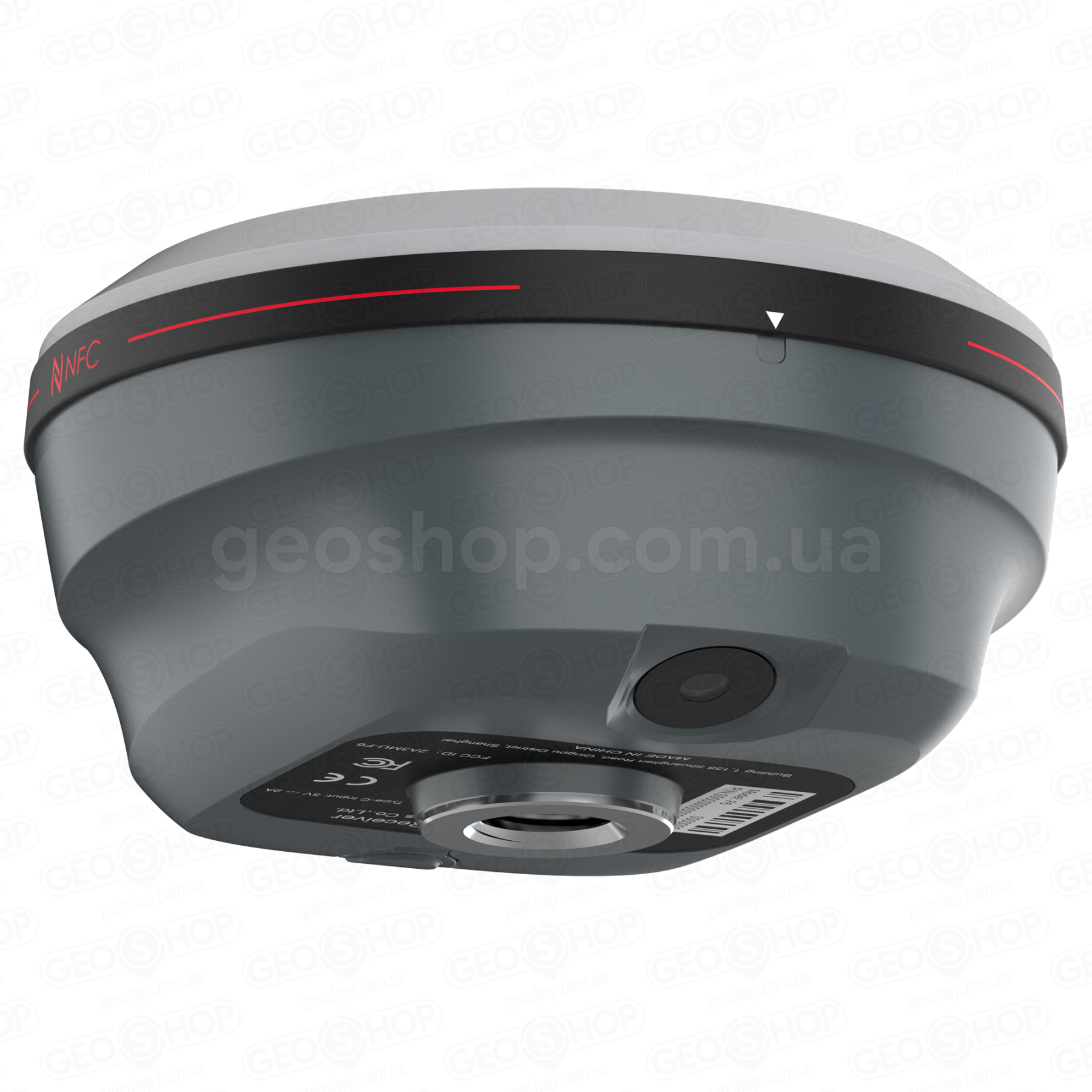

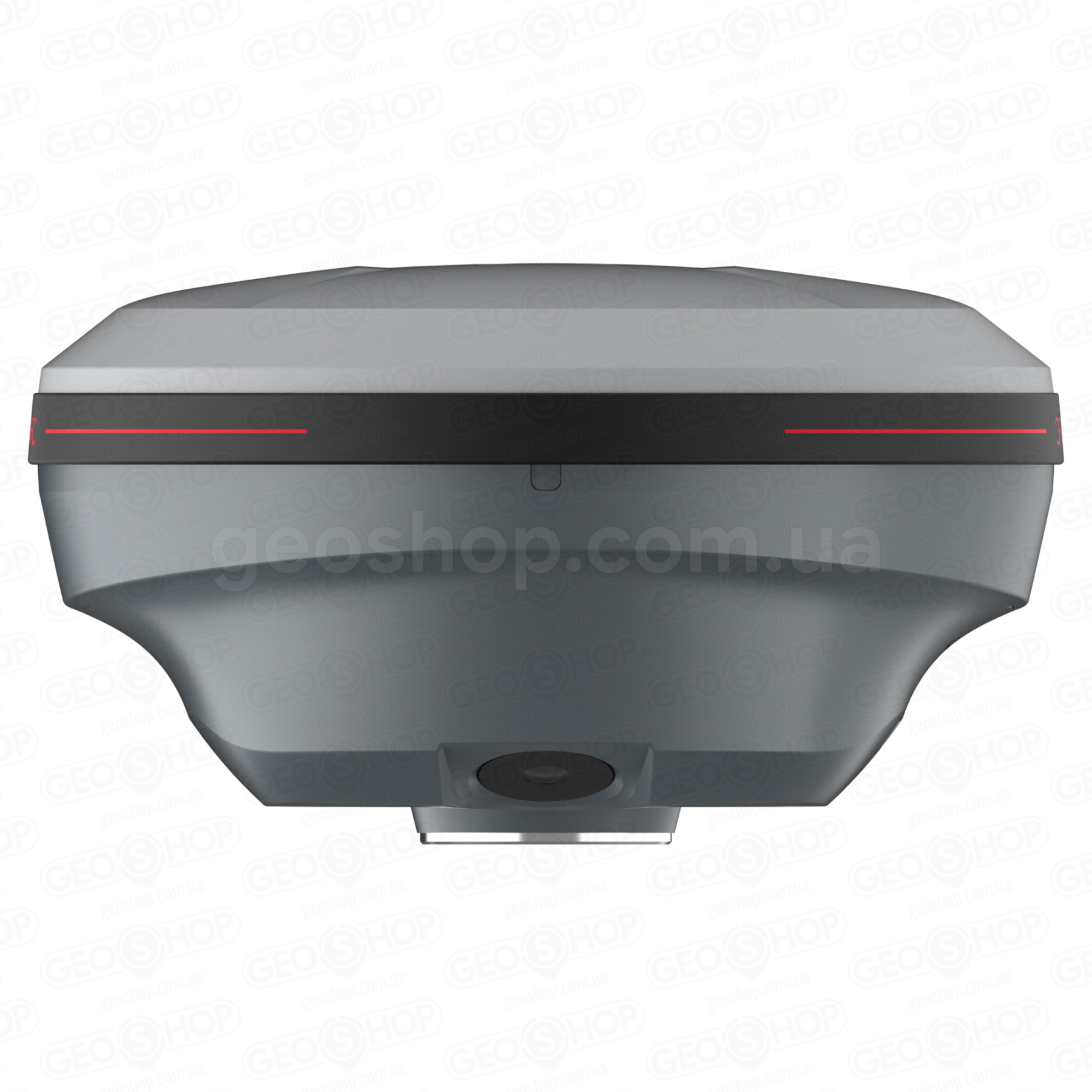

Вбудована камера з роздільною здатністю 2 Мп, діафрагмою F2.4 і частотою 30 кадрів за секунду використовується для візуального винесення точок у натуру. На екрані контролера eField накладає на реальне зображення великі стрілки, напрямок руху та поточну відстань до проєктної точки.

Візуальний режим особливо корисний на забудованих майданчиках, під час винесення осей, меж, інженерних мереж, дорожніх елементів і точок із CAD-креслень. Оператор швидше орієнтується в просторі та витрачає менше часу на багаторазові переміщення вперед, назад і вбік.

4D AUTO-IMU з частотою 200 Гц

Система 4D AUTO-IMU забезпечує компенсацію нахилу віхи в діапазоні від 0 до 60°. Модуль автоматично ініціалізується під час руху, не потребує ручного калібрування та стійкий до магнітних перешкод.

Частота оновлення 200 Гц забезпечує плавне відстеження положення віхи під час переміщення. Додаткова горизонтальна похибка за нахилу в межах 30° зазвичай становить менше 2,5 см за належних умов роботи.

Вбудований UHF-модем

F6 оснащений UHF-модемом, який працює на приймання та передавання в діапазоні 410–470 МГц із потужністю 0,5 або 1 Вт. Типова дальність радіозв'язку становить до 3 км, а за оптимальних умов може сягати 5 км.

Приймач підтримує протоколи EFIX, Transparent і TT450. Доступність окремих протоколів, зокрема Satel, може залежати від установленої версії прошивки. Фактична дальність UHF-зв'язку визначається рельєфом, забудовою, висотою антени, рівнем радіоперешкод та місцевими умовами використання частот.

Мережевий RTK та обмін даними

Для мережевого RTK комплект використовує мобільний інтернет польового контролера EFIX FC2 і протокол NTRIP. Приймач підтримує NTRIP Client і NTRIP Caster, а також формати корекцій RTCM 2.x, RTCM 3.x і CMR.

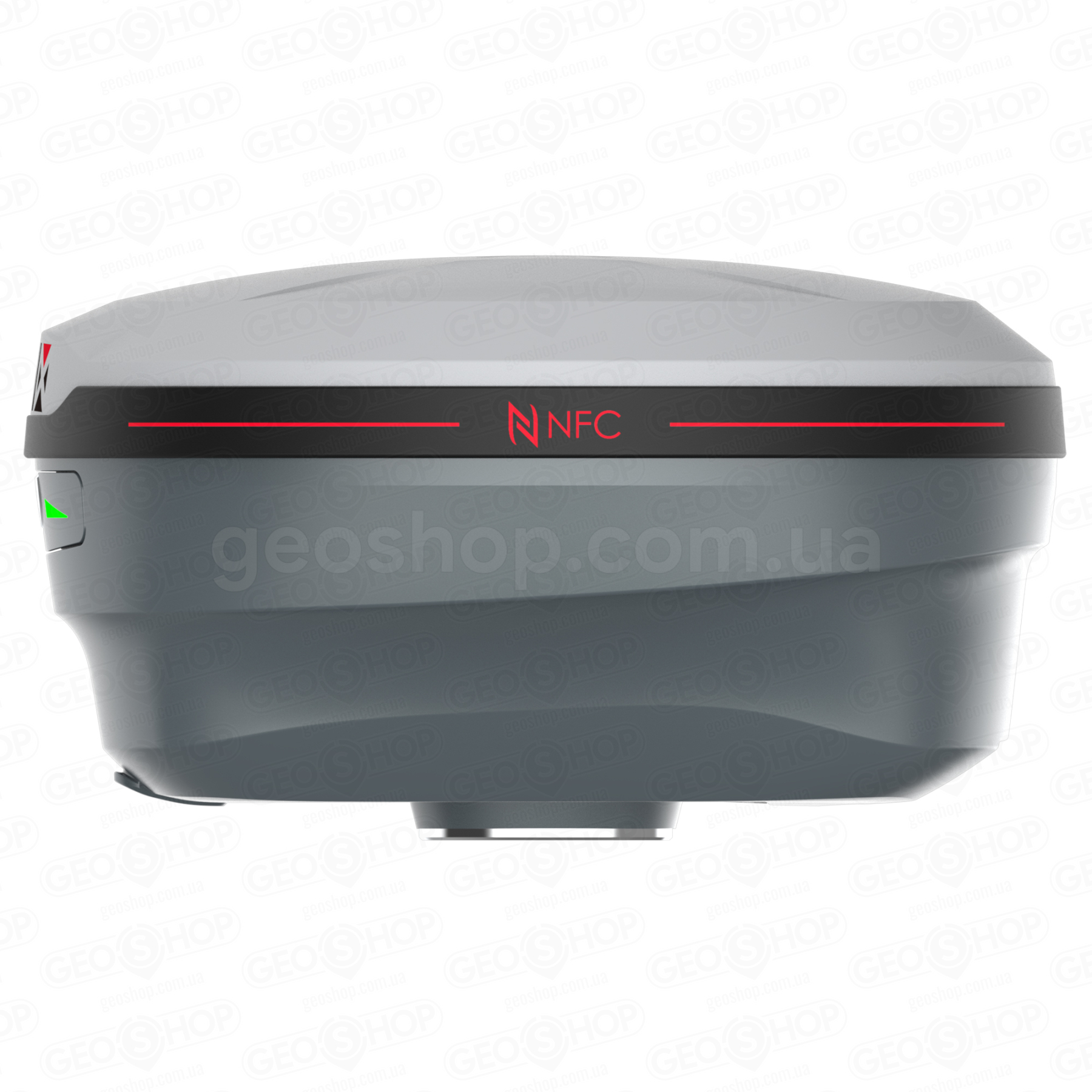

Wi-Fi 2,4/5 ГГц, Bluetooth 4.2, NFC та USB Type-C спрощують підключення, передавання файлів, оновлення прошивки й роботу з польовим контролером. Вбудована пам'ять обсягом 8 ГБ використовується для запису сирих GNSS-спостережень у форматах RINEX 2.11 і 3.02.

Автономність для повного польового дня

Внутрішній акумулятор забезпечує до 17 годин роботи в режимі UHF або 4G RTK-ровера без використання камери, до 10 годин у режимі візуального винесення та до 22 годин під час статичних спостережень.

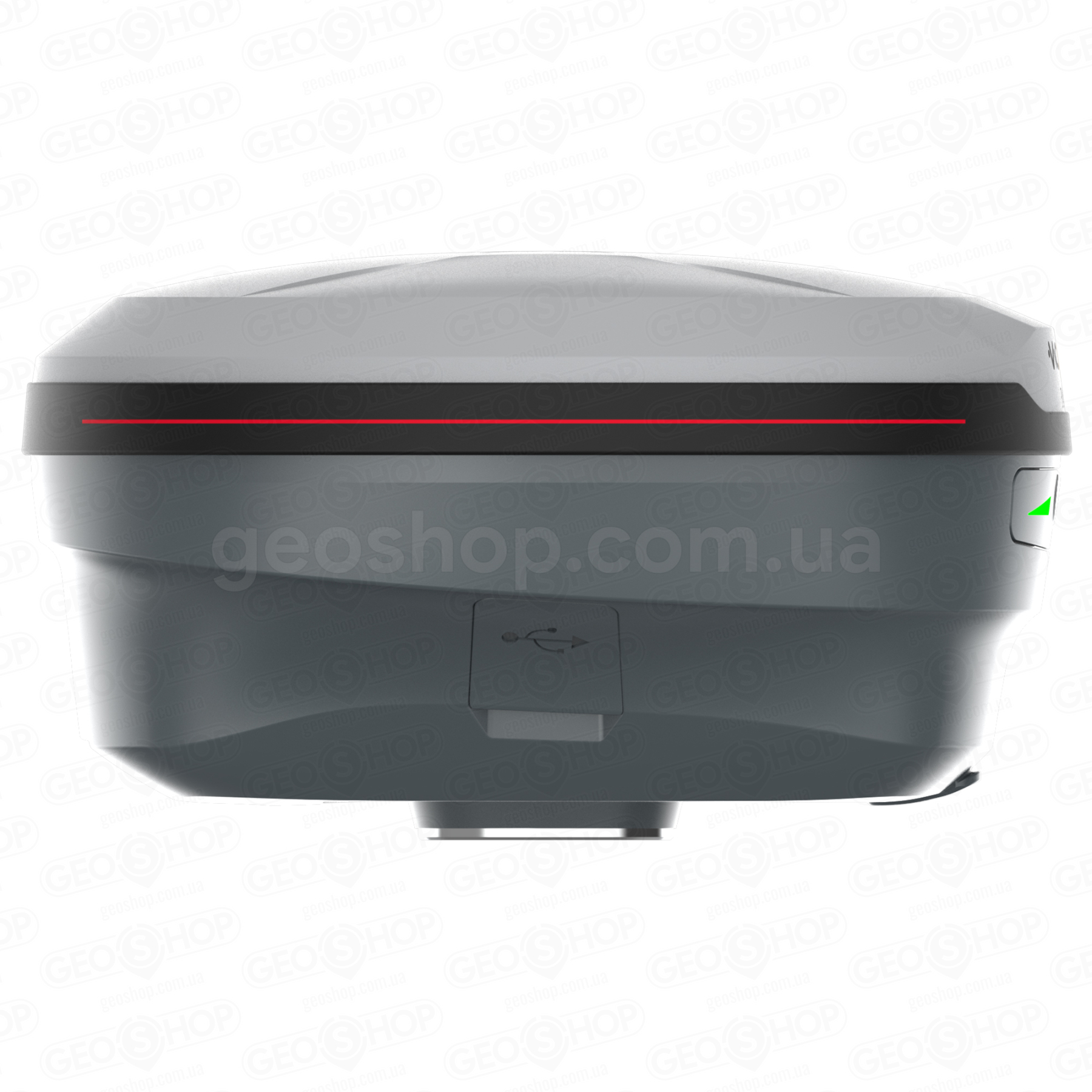

Повне заряджання триває приблизно 4,5 години через USB Type-C. Підтримка зовнішнього живлення 5 В / 2 А дозволяє заряджати приймач від сумісного блока живлення або портативного акумулятора.

Легкий і захищений корпус

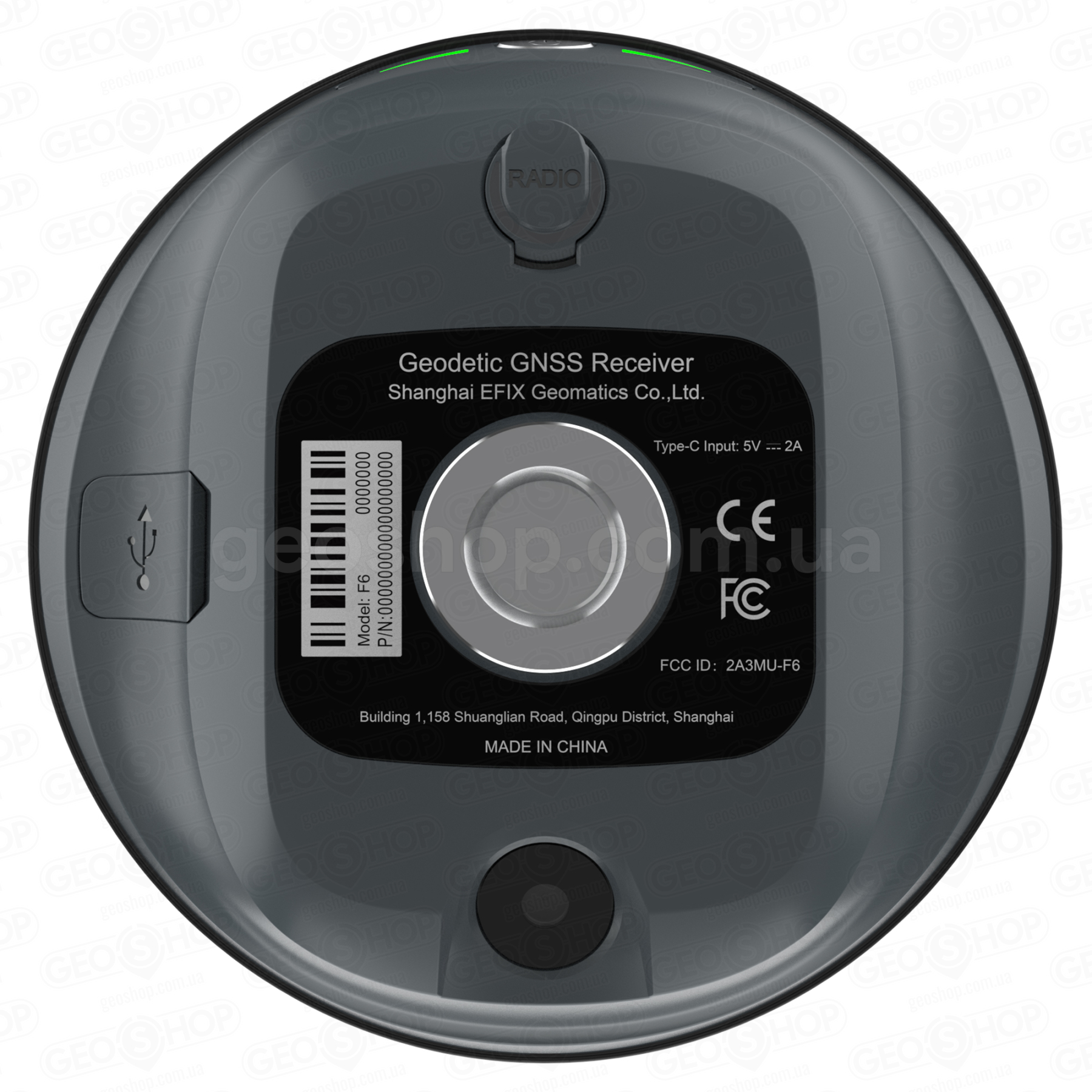

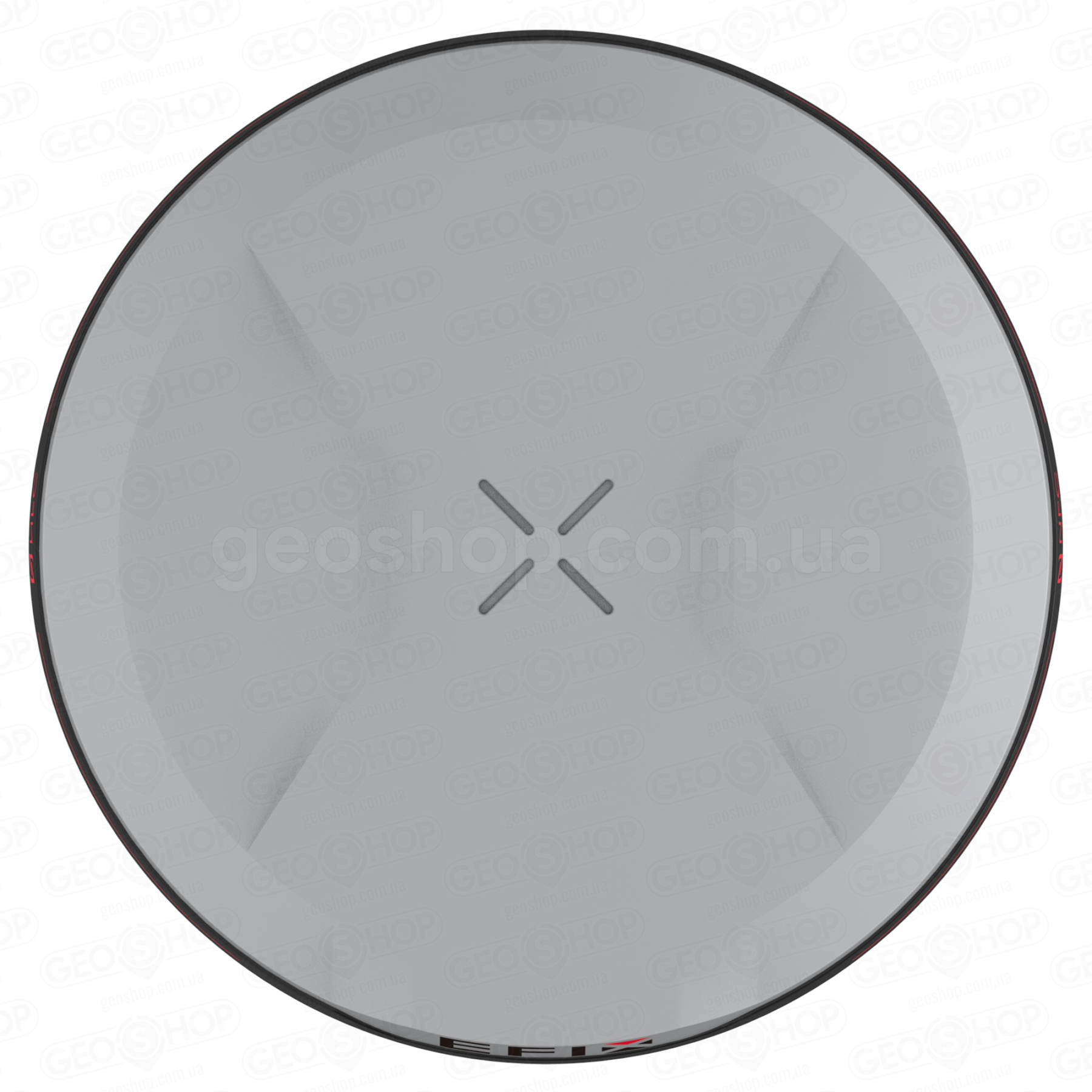

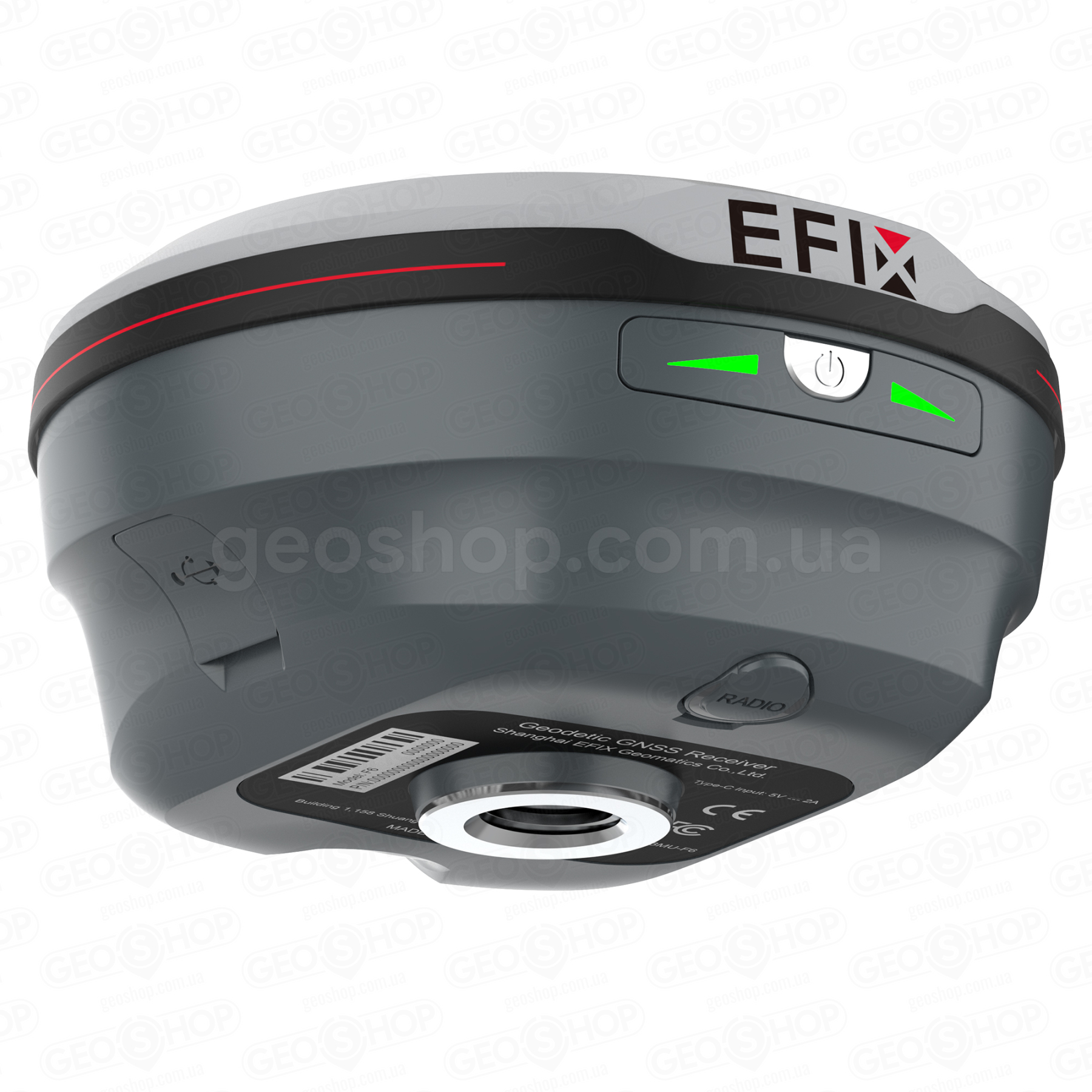

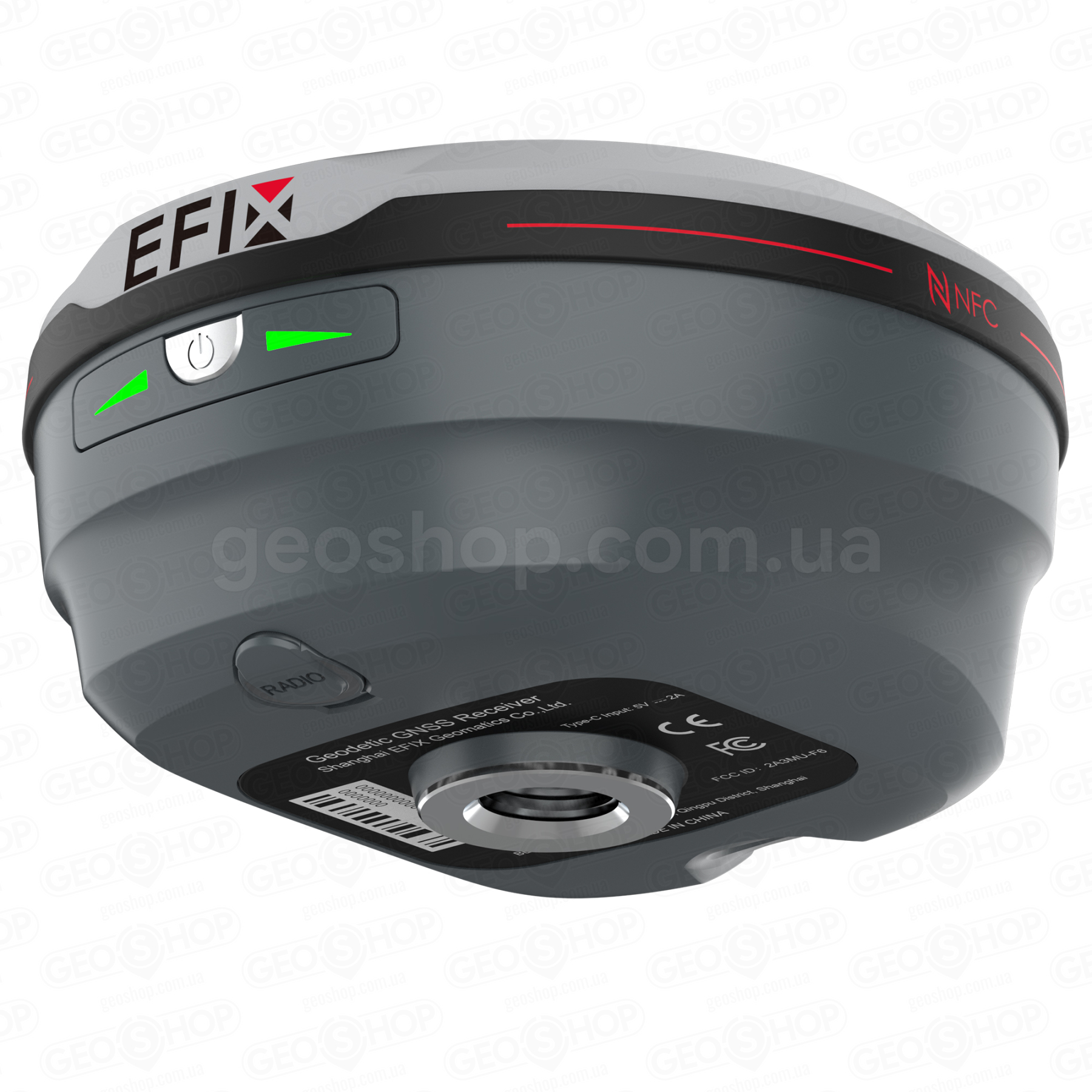

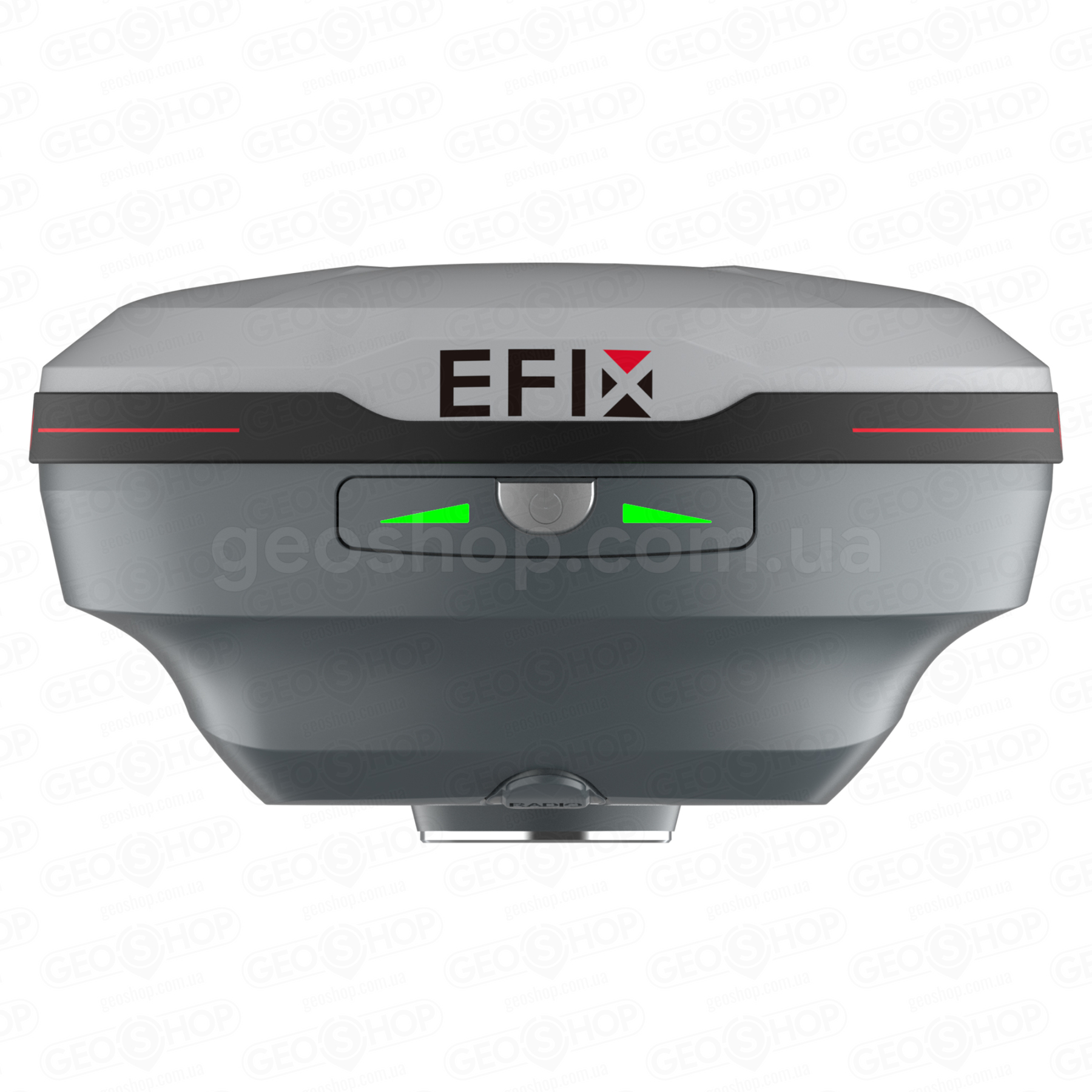

Приймач важить лише 450 г і має розміри Ø106 × 55,6 мм. Компактний формат зменшує навантаження на віху та полегшує транспортування комплекту між об'єктами.

Корпус відповідає класам захисту IP68 та IK08, витримує падіння з установленої віхи висотою до 2 м і працює за температури від -40°C до +65°C. Це дозволяє використовувати F6 під час інтенсивних польових робіт у різні сезони.

Основні характеристики EFIX F6

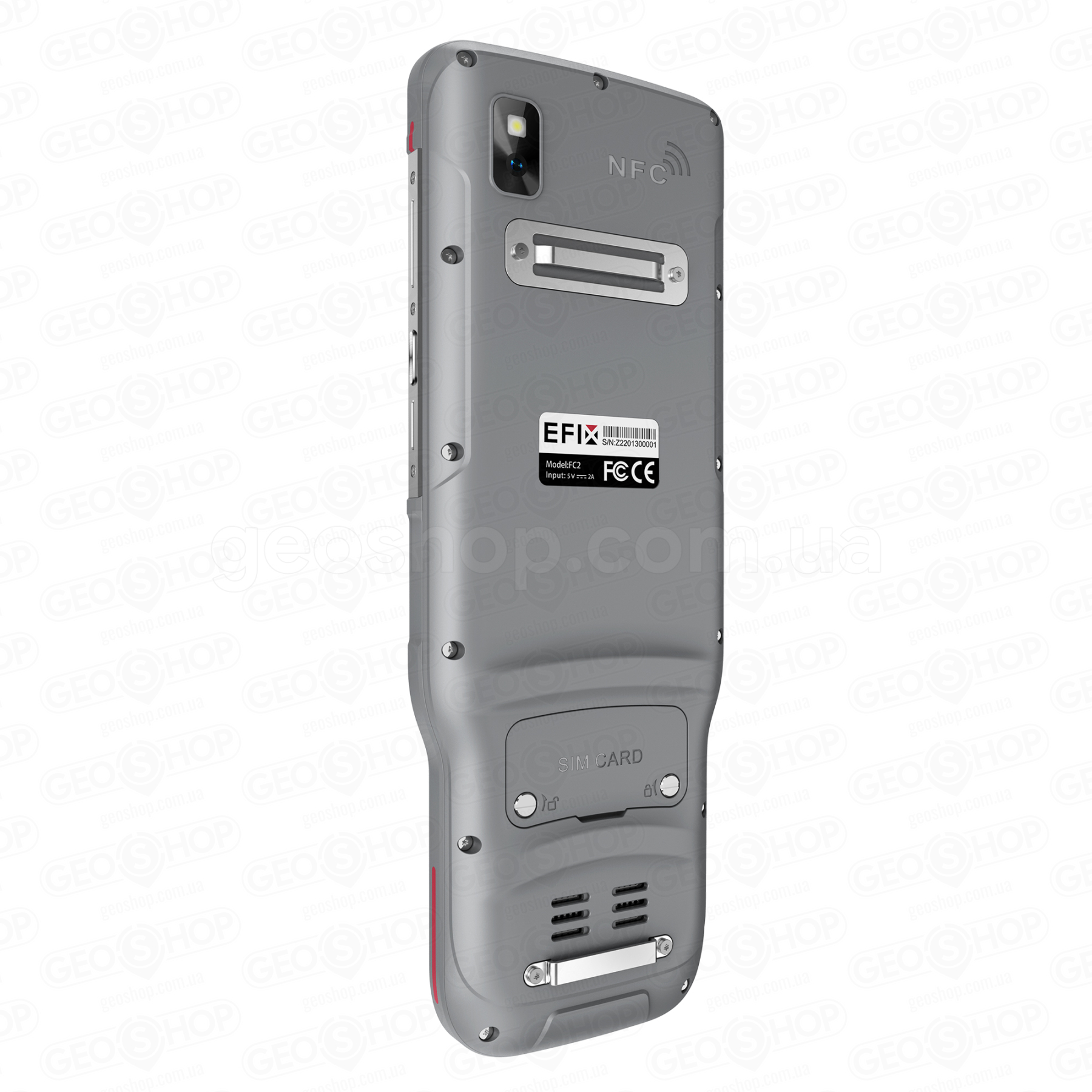

Польовий контролер EFIX FC2

EFIX FC2 входить до складу комплекту та використовується для керування приймачем, налаштування проєкту, отримання мережевих поправок, роботи з картою і CAD-даними, введення польової інформації та збереження результатів вимірювань.

Контролер працює на Android 10 та оснащений восьмиядерним процесором MediaTek MT6765, 4 ГБ оперативної і 64 ГБ вбудованої пам'яті. Додатково підтримуються карти microSD обсягом до 128 ГБ для проєктів, підкладок та інших польових матеріалів.

Сенсорний 5,5-дюймовий HD+ дисплей має роздільну здатність 1440 × 720 пікселів і типову яскравість 600 кд/м². Екран підтримує роботу стилусом, у рукавичках і мокрими руками, а фізична буквено-цифрова клавіатура полегшує введення кодів, номерів точок і числових значень.

Вбудований 4G-модем дозволяє отримувати мережеві RTK-поправки без окремого смартфона або мобільного роутера. Для обміну даними та підключення обладнання доступні дводіапазонний Wi-Fi, Bluetooth 5.0 з BLE, NFC і USB Type-C з підтримкою OTG.

Акумулятор місткістю 8000 мА·год забезпечує до 14 годин автономної роботи. Контролер відповідає класу захисту IP67, витримує падіння з висоти до 2 м на бетон і працює за температури від -30°C до +60°C.

Комплектація EFIX FC2

• польовий контролер EFIX FC2;
• зарядний пристрій;
• кабель USB Type-C;
• ремінець для руки;
• інші штатні аксесуари відповідно до комплекту поставки.

Характеристики EFIX FC2

Тип пристрою	захищений польовий контролер
Операційна система	Android 10
Процесор	MediaTek MT6765, 8 ядер: 4 × 2,3 ГГц + 4 × 1,8 ГГц
Оперативна пам'ять	4 ГБ
Вбудована пам'ять	64 ГБ
Карта пам'яті	microSD до 128 ГБ, гаряча заміна
Дисплей	5,5″, HD+, 1440 × 720 пікселів, 600 кд/м²
Клавіатура	фізична буквено-цифрова
Мобільний зв'язок	2G/3G/4G, Nano-SIM
Wi-Fi	IEEE 802.11 a/b/g/n/ac/r, 2,4 та 5 ГГц
Bluetooth	Bluetooth 5.0 + BLE
NFC	так
Камера	8 Мп, автофокус і спалах
Дротовий інтерфейс	USB Type-C, OTG
Акумулятор	8000 мА·год
Час автономної роботи	до 14 годин
Час заряджання	приблизно 4 години
Клас захисту	IP67
Стійкість до падіння	з висоти до 2 м на бетон
Температура роботи	від -30°C до +60°C
Розміри	225 × 80 × 17 мм
Вага	400 г

Польове програмне забезпечення eField

eField — професійне польове програмне забезпечення EFIX для високоточного знімання, винесення в натуру, інженерних робіт, картографування, збирання GIS-даних і дорожніх проєктів. Програма підтримує RTK, Static, PPK і режим stop-and-go.

У eField можна вимірювати та виносити точки, лінії й поверхні, розраховувати об'єми, працювати з дорожніми модулями та безпосередньо вибирати об'єкти з CAD-креслень. Інтерфейс відображає напрямок, відстань та інші параметри вимірювання за допомогою графічних і звукових підказок.

Карти, CAD і польова графіка

eField підтримує онлайн-карти Google, Bing, OpenStreetMap, WMS і WFS, а також офлайн-матеріали у форматах DXF, SHP, KML, KMZ, TIF і SIT. Доступні редагування, прив'язка до об'єктів, перемальовування, робота з шарами, полілініями, полігонами, колами та кодами польових об'єктів.

Для дорожніх робіт програма дозволяє створювати та виносити осі, поперечники й пікетаж на основі ROD, DXF і LandXML, а також працювати зі схилами, водопропускними спорудами та іншими конструктивними елементами. Хмарні функції забезпечують обмін проєктами, системами координат, кодовими списками, режимами роботи й базовими картами між польовими та офісними пристроями.

Для яких робіт підходить комплект

• топографічне та кадастрове знімання;
• визначення і відновлення меж земельних ділянок;
• винесення проєктних точок, ліній і будівельних осей у натуру;
• виконавче знімання будівель, споруд та інженерних мереж;
• візуальне винесення за допомогою AR Vision Stakeout;
• робота з CAD-кресленнями та картографічними матеріалами;
• дорожні та інженерно-геодезичні роботи;
• розрахунок земляних об'ємів і робота з поверхнями;
• збирання просторових даних для GIS;
• статичні GNSS-спостереження та PPK.

Готовий комплект для роботи в RTK

Ця позиція сформована як повноцінне рішення для польової роботи, а не як окремий GNSS-приймач. EFIX F6, контролер EFIX FC2 та програмне забезпечення eField утворюють узгоджену систему для отримання RTK-поправок, керування вимірюваннями, візуального винесення, роботи з картою і CAD-даними та збереження результатів.

До комплекту також входять карбонова геодезична віха та інші необхідні аксесуари відповідно до вкладки «Комплектація». Користувач отримує готовий інструмент для початку RTK-робіт після налаштування системи координат, джерела поправок і параметрів польового проєкту.
