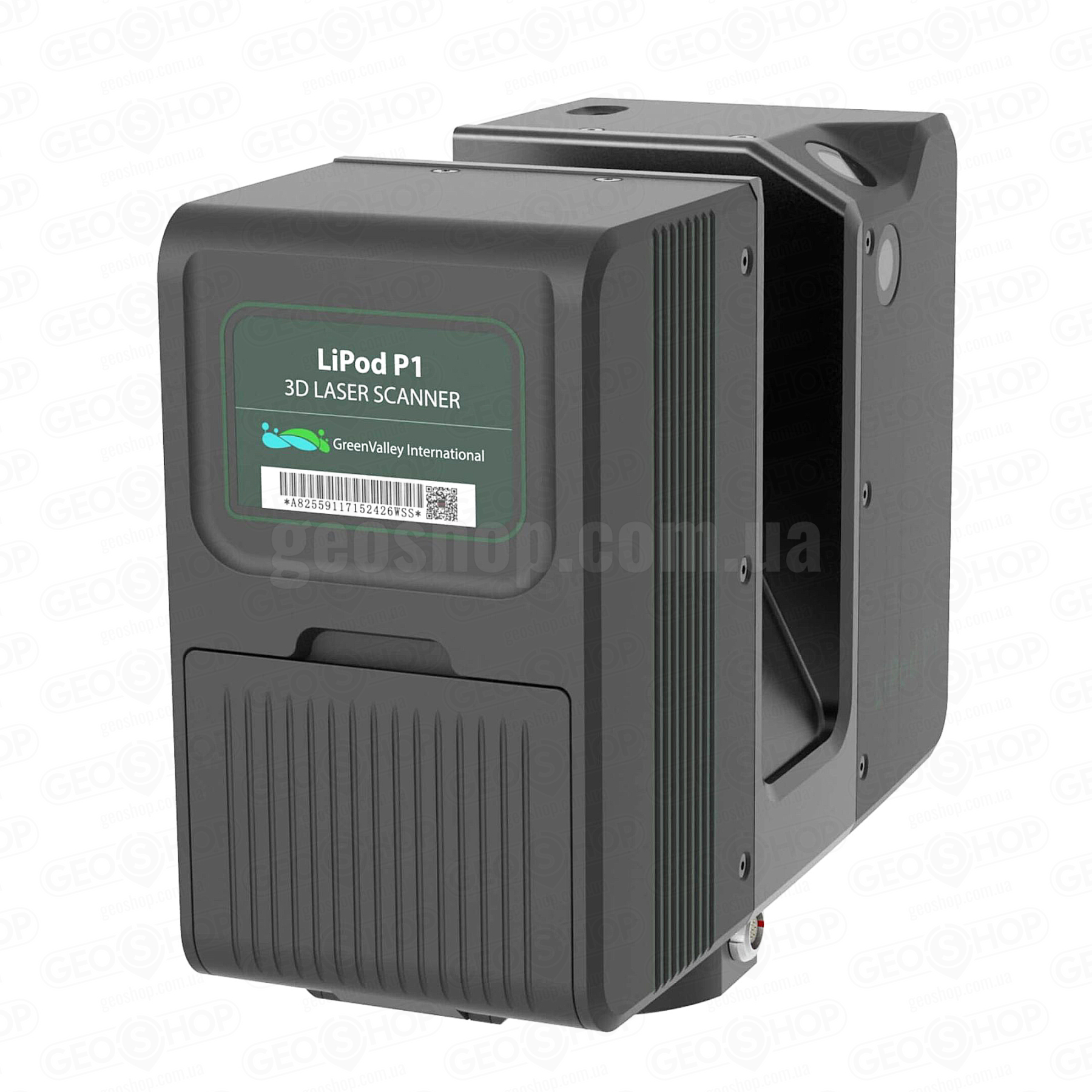

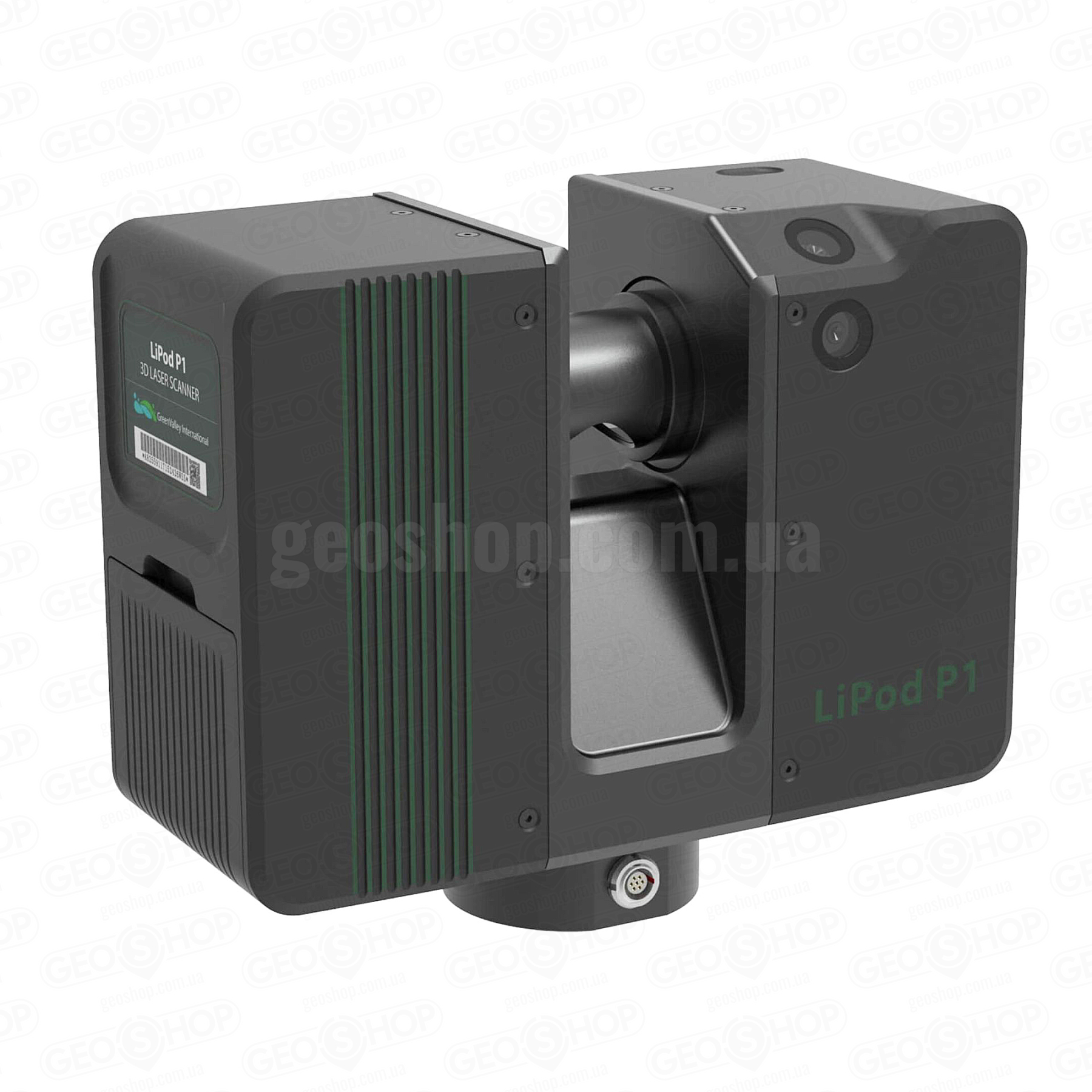

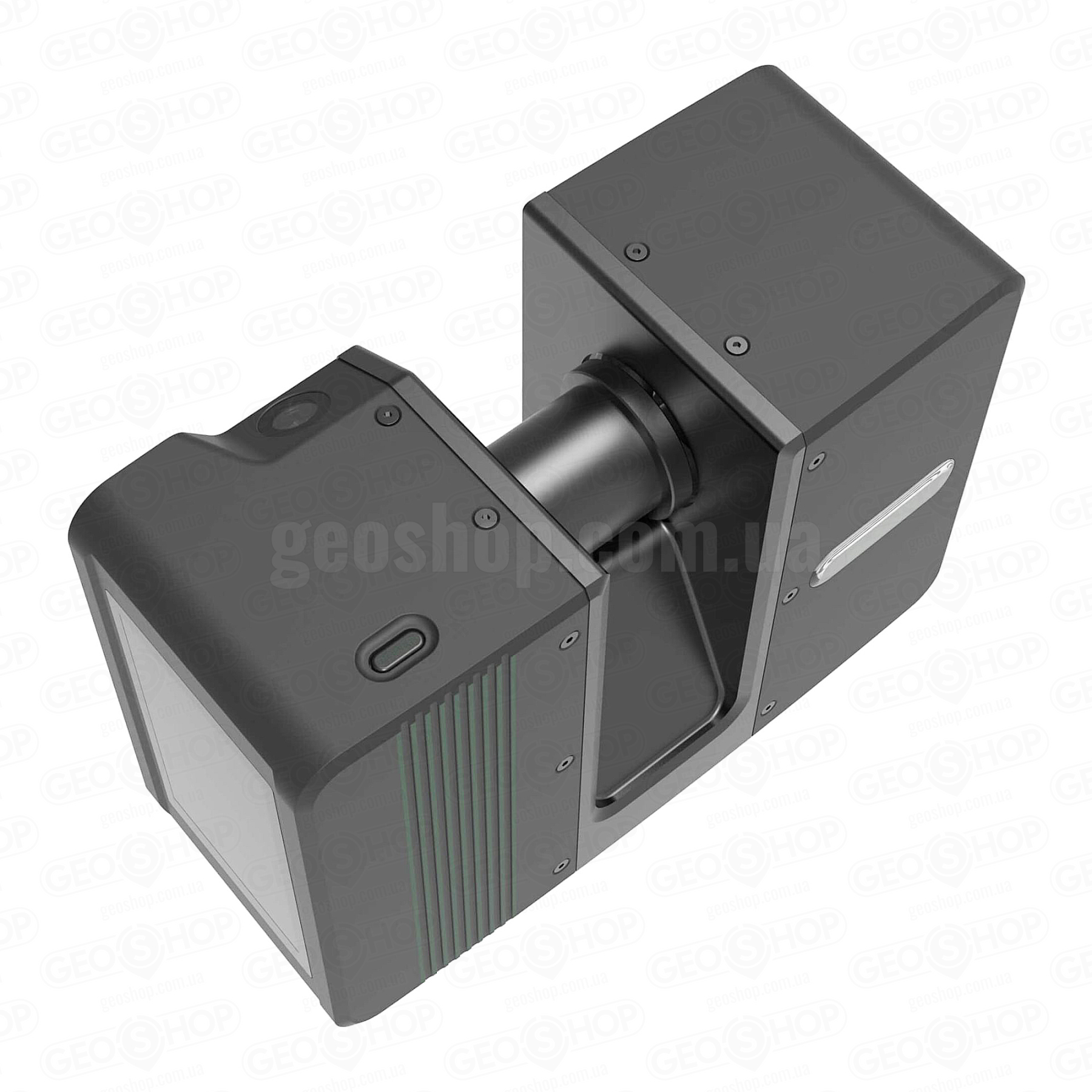

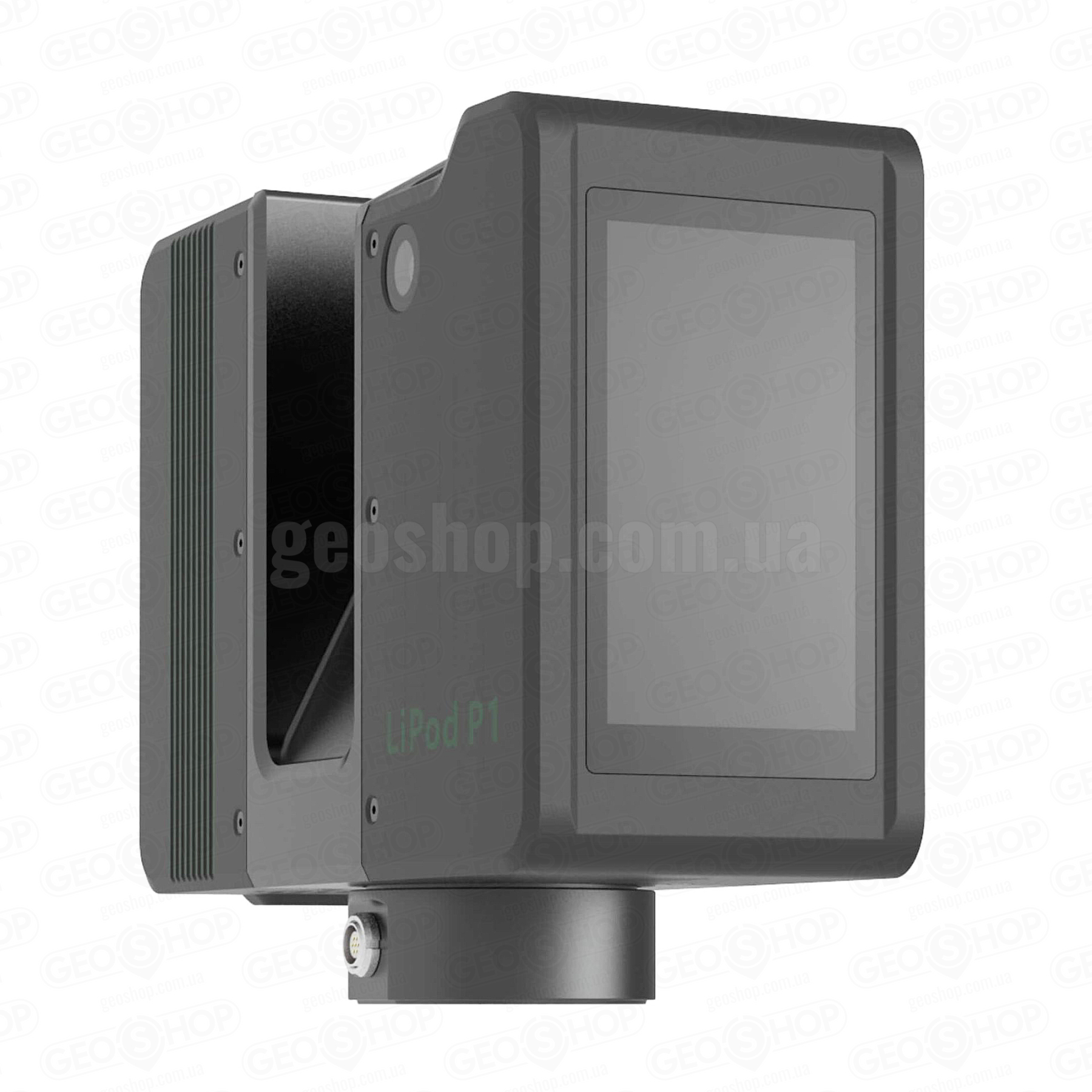

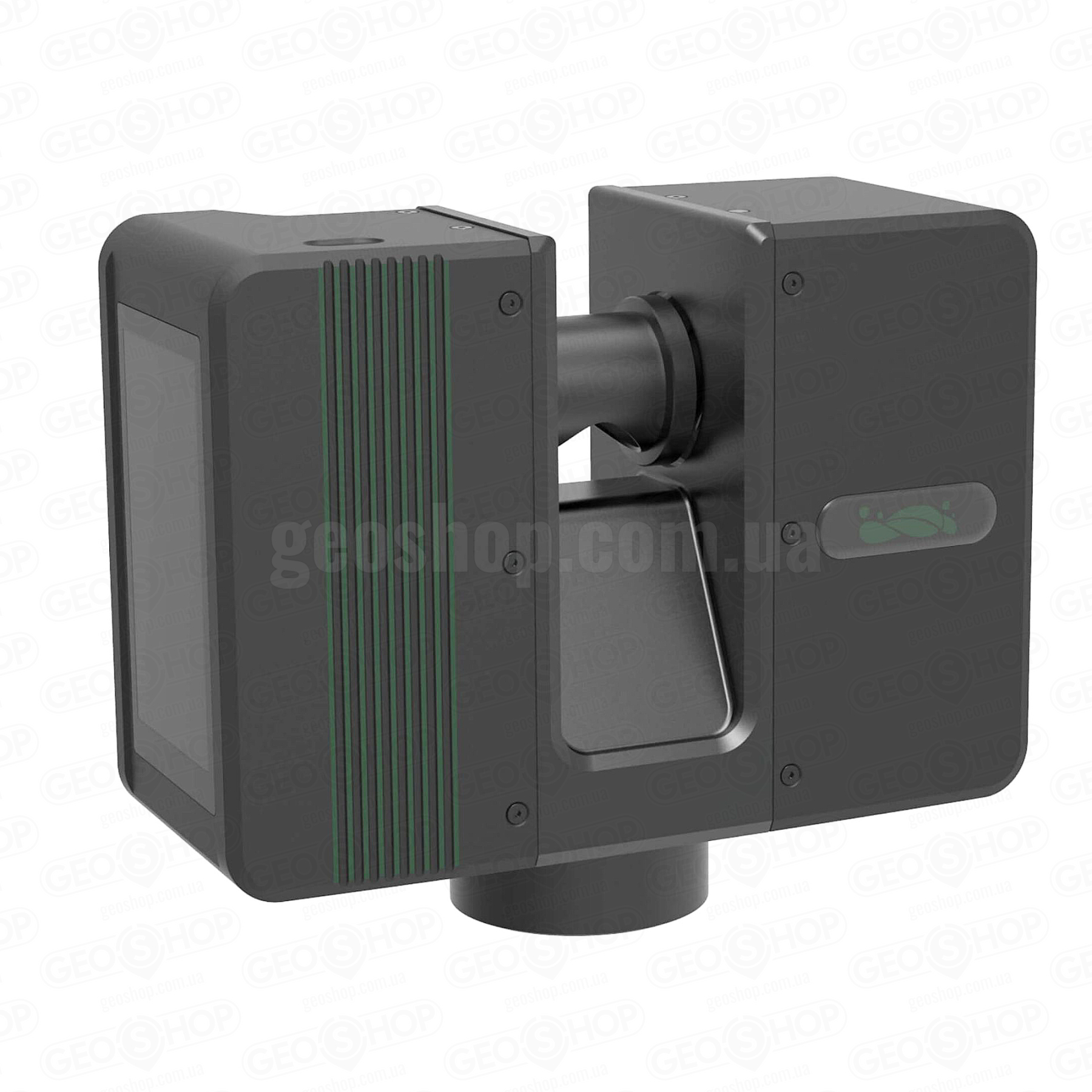

Лазерний 3D сканер GVI LiPod P1

LiPod P1 — високоточний далекобійний наземний 3D лазерний сканер (TLS) від GreenValley International, створений для швидкого отримання щільної хмари точок у складних польових умовах і на об’єктах із великою кількістю деталей. Модель поєднує імпульсну технологію сканування та інструменти автоматичної/напівавтоматичної реєстрації, що прискорює як польові роботи, так і складання єдиної 3D-сцени за результатами багатостанційного знімання.

Ключові переваги LiPod P1

• Далекобійність до 600 м — для великих територій, високих споруд, опор, промислових майданчиків.
• Висока швидкість сканування — до 1 200 000 точок/с для швидкого збору даних на об’єкті.
• Точність вимірювання — до 5 мм на 100 м (залежно від умов і сценарію).
• Кольоризація хмари точок завдяки вбудованим камерам (зручно для інспекцій, BIM, документації об’єкта).
• Зручна організація проєктів на пристрої та вивантаження даних через змінний USB-носій.
• Реєстрація без мішеней у багатьох задачах + інструменти ручного/кластерного з’єднання станцій для складних об’єктів.

Технічні характеристики

Режими сканування та рекомендовані сценарії

LiPod P1 підтримує типові профілі для приміщень та вулиці, а також дозволяє створювати власні сцени зі зміною дальності та щільності точок. Доступні режими дальності: 100 м / 280 м / 600 м та інтервал точки: 3/6/12/24 мм (вибір залежить від деталізації й масштабу об’єкта).

• 100 м / 3 мм — максимально деталізоване знімання (культурна спадщина, елементи фасадів, реліквії, точний аналіз рослинності).
• 100 м / 6 мм — універсальний режим для більшості внутрішніх робіт і ближнього зовнішнього знімання.
• 100 м / 12 мм — коли деталізація другорядна (швидше знімання та легша обробка).
• 100 м / 24 мм — швидкий попередній прохід/чернетка контурів.
• 280–600 м — для середніх/далеких цілей (опори, ЛЕП, дуже високі будівлі, великі об’єкти), але з довшим часом сканування та частішою потребою у ручній/напівавтоматичній реєстрації.

Поради щодо встановлення станцій і реальної дальності

Важливо розуміти, що 600 м — це номінальне значення за оптимальних умов (висока відбивна здатність поверхні та сприятлива геометрія променя). У реальних проєктах фактична дальність може бути суттєво меншою, тому планування станцій і перекриттів залишається ключовим чинником якості.

Для стабільної автоматичної реєстрації рекомендується забезпечувати перекриття між станціями не менше 30%. Для знімання типових будівель на вулиці часто застосовують крок між станціями 15–20 м, а в приміщеннях — орієнтовно ~10 м (залежно від планування та «сліпих зон»).

Робочий процес: від знімання до готової хмари точок

1. Встановіть штатив на стабільній основі та зафіксуйте сканер.
2. Створіть новий проєкт на пристрої та задайте назву (станції зберігаються послідовно).
3. Обирайте сцену (Indoor/Outside) або створіть власну (дальність, інтервал точки, горизонт/вертикальні кути).
4. Увімкніть/вимкніть кольоризацію (камера) та параметри нахилу (за потреби).
5. Запустіть сканування, перевірте цілісність даних у проєкті та переходьте на наступну станцію.
6. Скопіюйте дані на ПК через USB-носій та виконайте обробку в ПЗ (конвертація, Auto Register, уточнення/з’єднання кластерів).

Координатна прив’язка та контроль точності

Для задач, де потрібні абсолютні координати, застосовують сценарії з мішенями (паперові мішені/сфери) та подальшим зніманням їх координат GNSS RTK або іншими засобами. Рекомендовано встановлювати мішені на відстані приблизно 2,5–10 м від сканера, рівномірно розподіляючи їх у зоні робіт. Для підвищення абсолютної точності на складних об’єктах часто доцільно використовувати контрольні точки та точні цілі (сфери/щити), а для найвищих вимог — геодезичні методи контролю з міліметровим рівнем.

Типові сфери застосування

• Будівництво та реконструкція: виконавча фіксація, контроль геометрії, порівняння «план/факт», підготовка до BIM.
• Цивільна інженерія та інфраструктура: обстеження споруд, мостів, підпірних стін, великих об’єктів.
• Енергетика: знімання опор і трас ЛЕП, інспекції підстанцій та промислових майданчиків.
• Лісове господарство: інвентаризація, аналіз деревостану, моделі ділянок.
• Промислові підприємства: техобслуговування, контроль обладнання, цифрові моделі цехів.
• Збереження культурної спадщини: деталізована 3D-документація об’єктів та елементів.

Безпека та практичні обмеження

• Не рекомендується сканувати надто відбивні об’єкти (зокрема геодезичні призми та подібні поверхні).
• Уникайте роботи під час дощу та в екстремальних погодних умовах.
• Заборонено відкривати корпус пристрою; роботу має виконувати навчений оператор.
• Плануйте станції так, щоб забезпечити перекриття та мінімізувати «сліпі зони» (кути, ніші, перегини фасаду).

Про виробника

GreenValley International (GVI) — розробник технологій 3D-моделювання та LiDAR-рішень, що створює наземні, мобільні та аероплатформи для лазерного сканування, а також програмні інструменти для обробки хмари точок (зокрема сімейство рішень LiDAR360). Компанія фокусується на поєднанні LiDAR та фотозображень, а також на практичних сценаріях для геодезії, інженерії та індустріальних задач.

Сервіс і підтримка GEOSHOP

Замовляючи LiPod P1 в інтернет-магазині GEOSHOP, ви отримуєте не лише обладнання, а й підтримку під реальні задачі: консультацію щодо вибору режимів і методики знімання, допомогу з плануванням станцій і перекриттів, навчання команди, супровід на старті проєкту та технічні поради щодо обробки й експорту даних у потрібні формати.

Комплектація LiPod P1

Нижче наведена стандартна комплектація лазерного 3D сканера LiPod P1. За потреби GEOSHOP допоможе підібрати додаткові аксесуари та оптимальну конфігурацію під ваші задачі знімання і подальшої обробки хмари точок.

• 1 × Сканер LiPod P1
• 1 × USB 3.1 флешнакопичувач
• 1 × Адаптер живлення
• 1 × Кабель живлення
• 1 × Стаціонарний зарядний пристрій
• 2 × Акумулятор
• 1 × Кейс для транспортування
• 1 × USB ключ (LiFuser-Pod)
• 1 × Амортизувальна піна для захисту оптики (Lens Shock Absorbing Foam)
• 1 × Штатив
• 1 × Сертифікат відповідності (CoC)
• 1 × Гарантійна картка (Warranty Card)
• 1 × Коротка інструкція з експлуатації (Quick Operation Manual)
