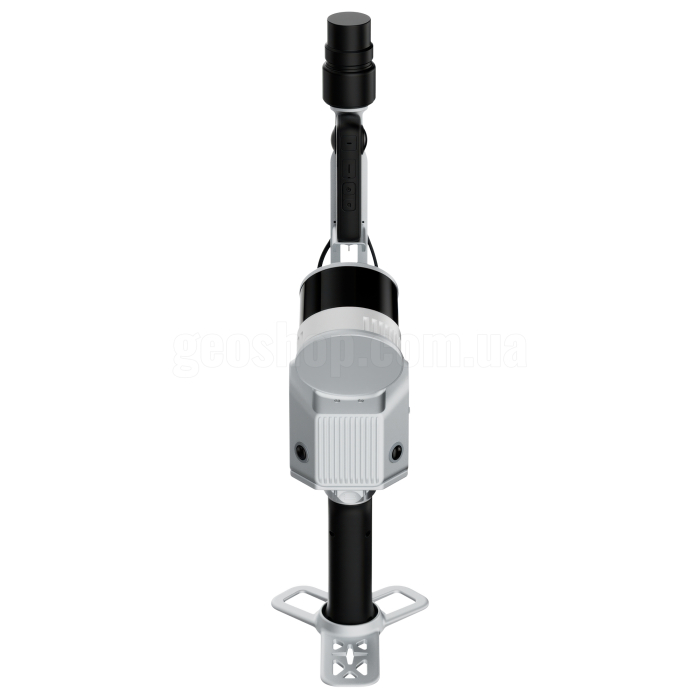

Ручний лазерний 3D LiDAR сканер FJD Trion™ S2 PRO MAX
FJD Trion™ S2 PRO MAX — це флагманський ручний лазерний 3D LiDAR-сканер серії Trion S2, створений для високоточного просторового знімання у приміщеннях і на відкритій місцевості з акцентом на максимальну дальність та щільність даних. Версія PRO MAX поєднує сучасні Multi-SLAM алгоритми, візуально-інерційну одометрію (VIO), камери високої роздільної здатності та можливість геоприв’язки, забезпечуючи стабільні та якісні хмари точок у реальному часі для масштабних проєктів.
Сканер розроблений для професійного використання у будівництві, геодезії, архітектурі, топографії, гірничій справі, лісовому господарстві та сфері публічної безпеки. Завдяки модульній конструкції та високій дальності сканування FJD Trion S2 PRO MAX особливо ефективний там, де потрібне знімання великих територій, кар’єрів, промислових зон, інфраструктурних об’єктів і протяжних лінійних споруд.
Компактний розмір — широкі можливості

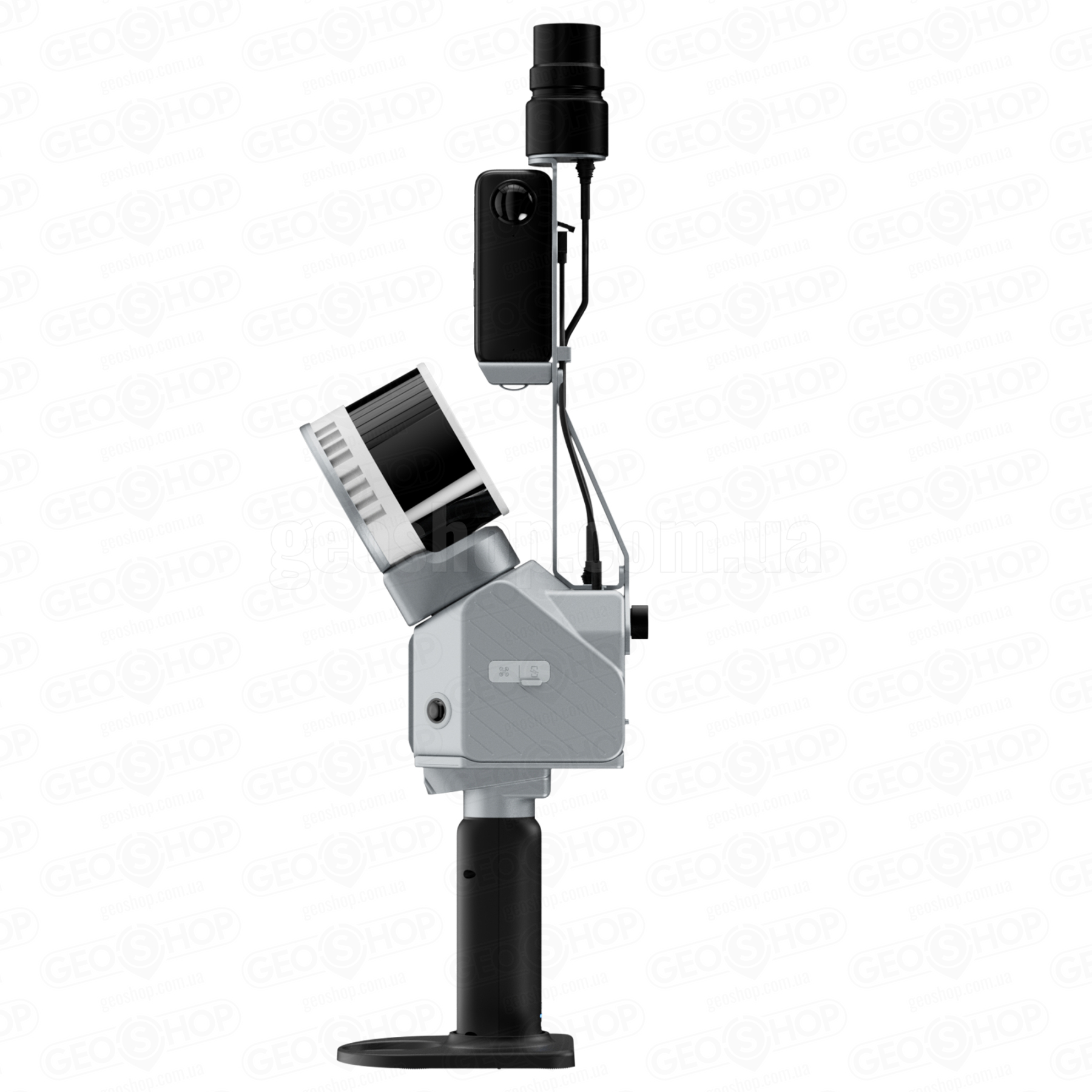

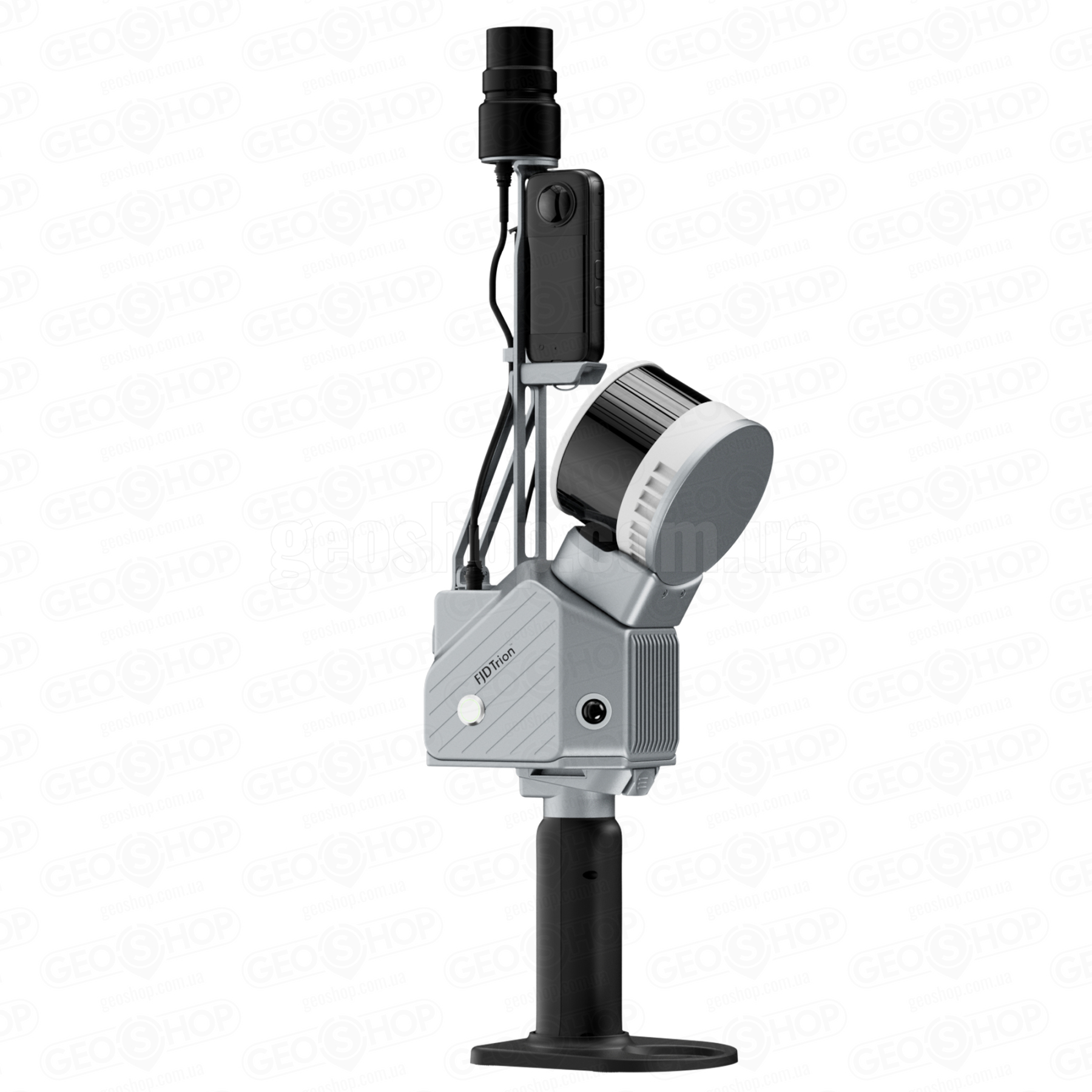

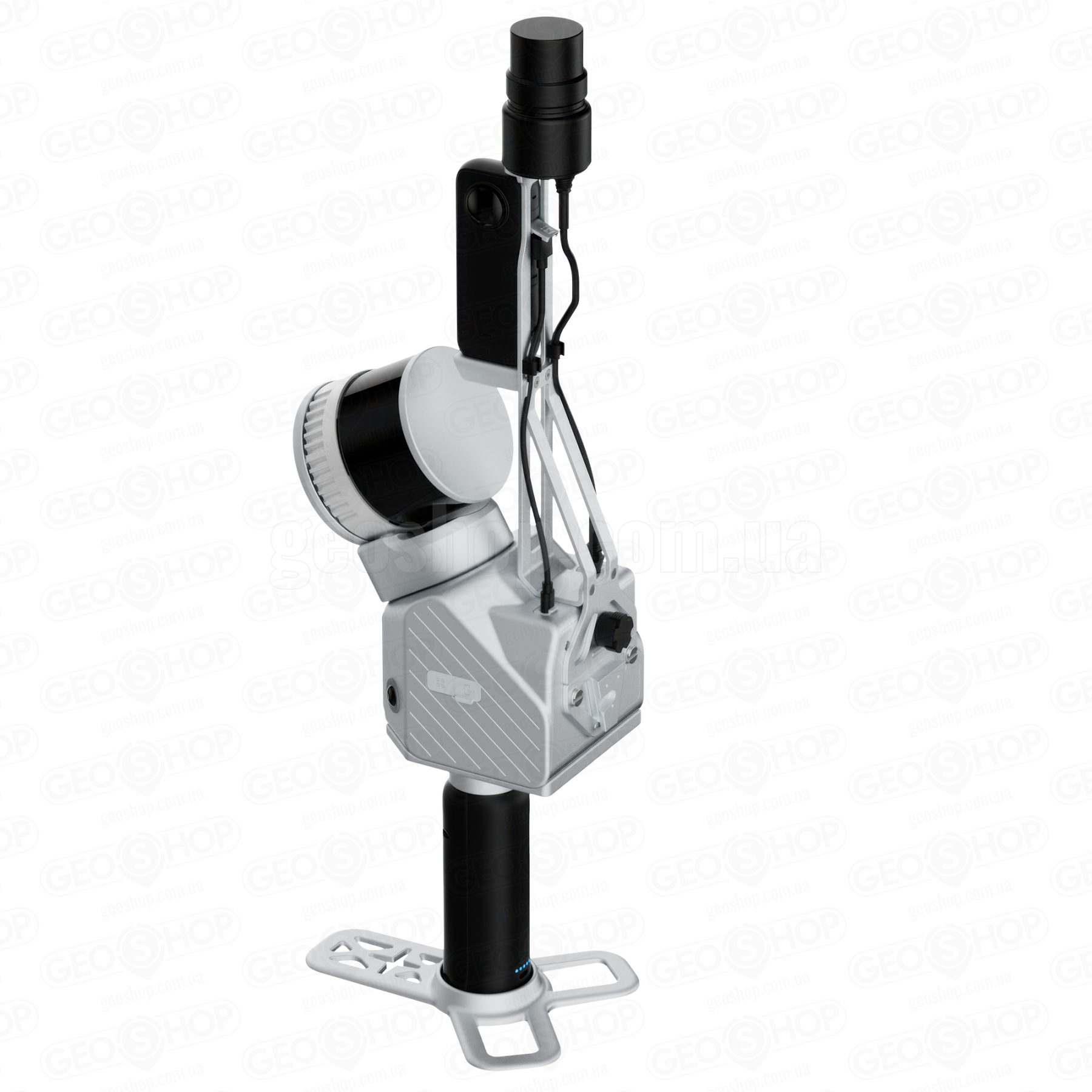

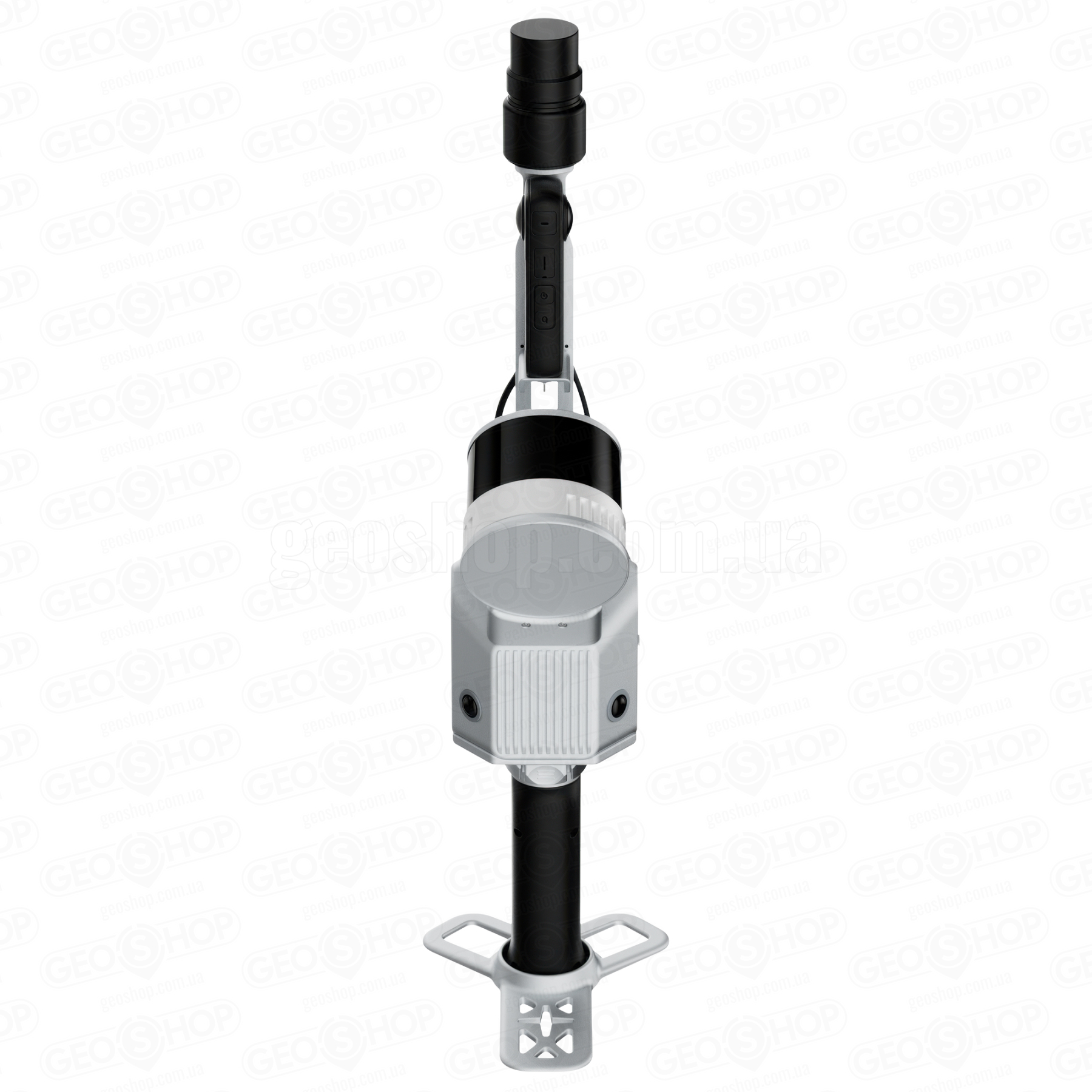

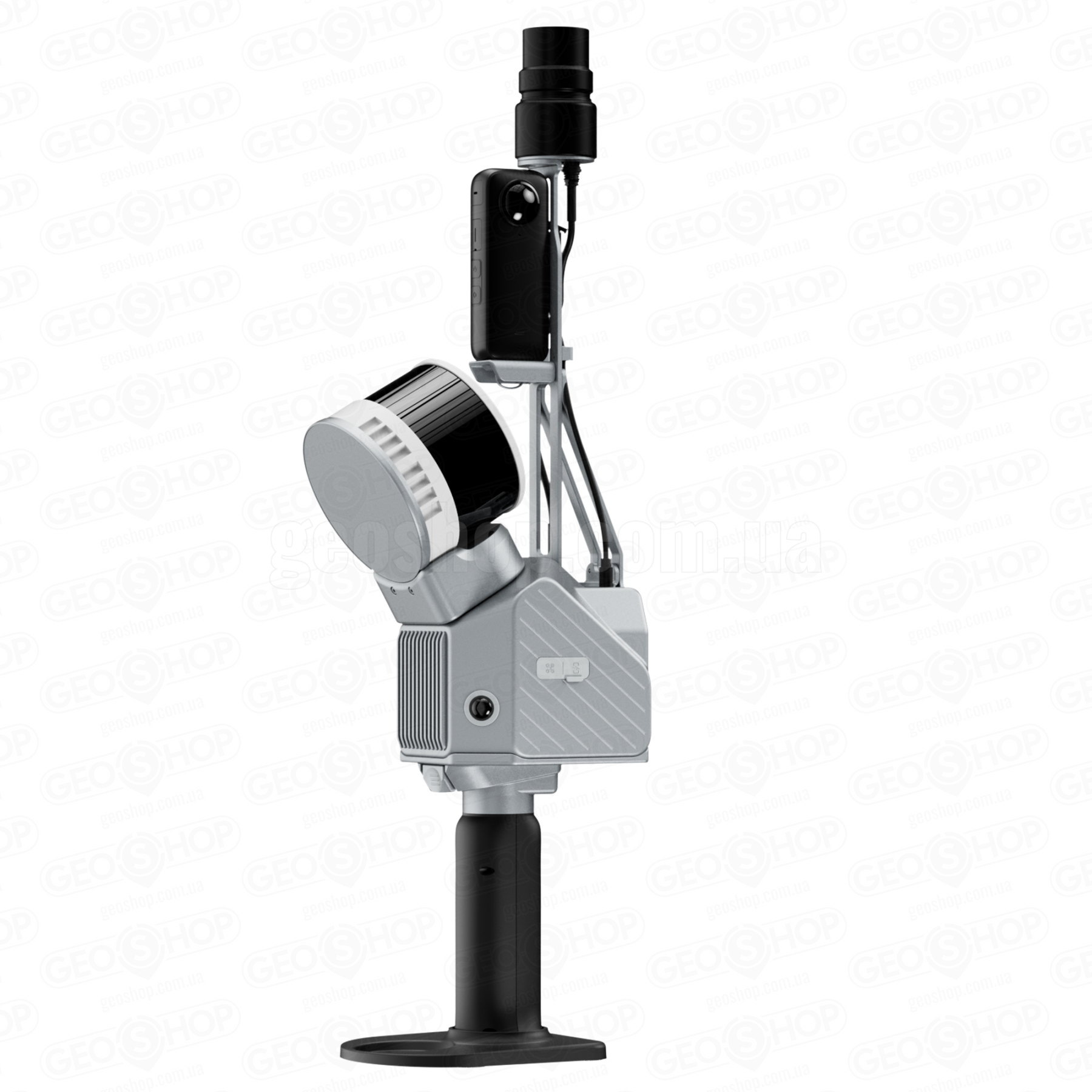

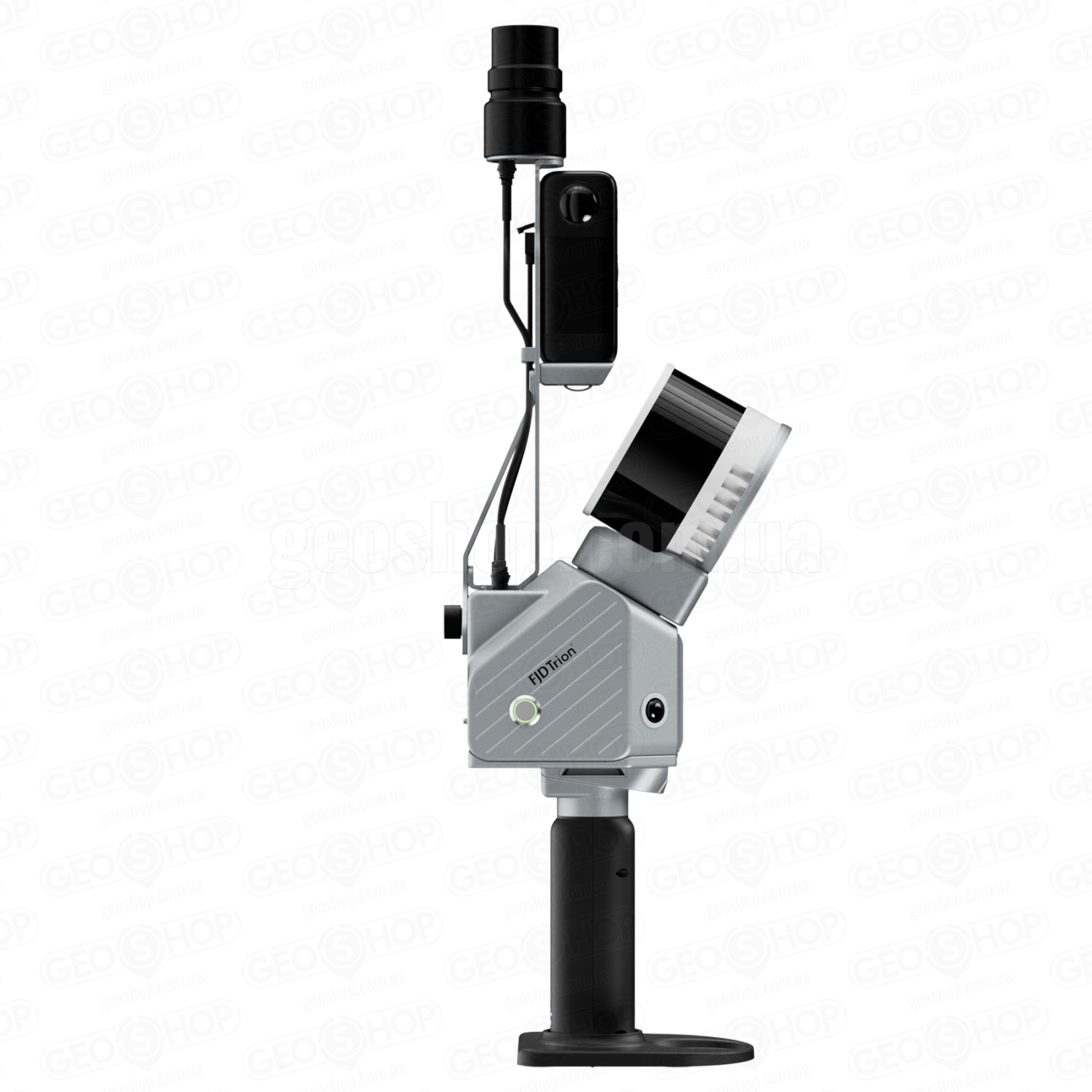

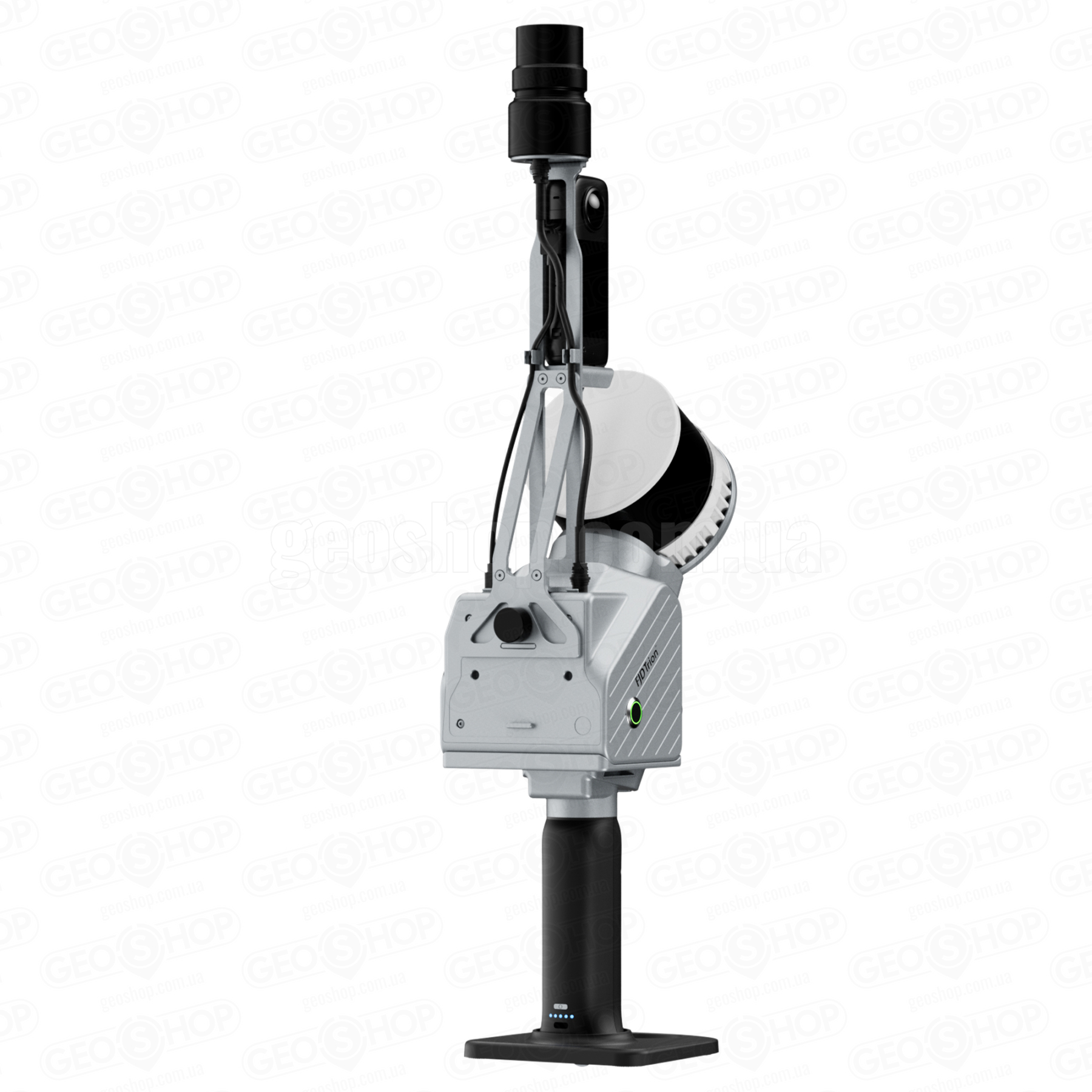

FJD Trion S2 PRO MAX поєднує в одному корпусі LiDAR-сенсор, IMU, камери та модуль RTK, зберігаючи вагу пристрою на рівні близько 1,8 кг (без урахування батарей і зовнішніх модулів). Така інтеграція дозволяє виконувати мобільне сканування без штатива, швидко переходити між об’єктами та працювати у складних або важкодоступних місцях, отримуючи максимально інформативну хмару точок і впевнено закриваючи великі площі завдяки збільшеній дальності сканування.

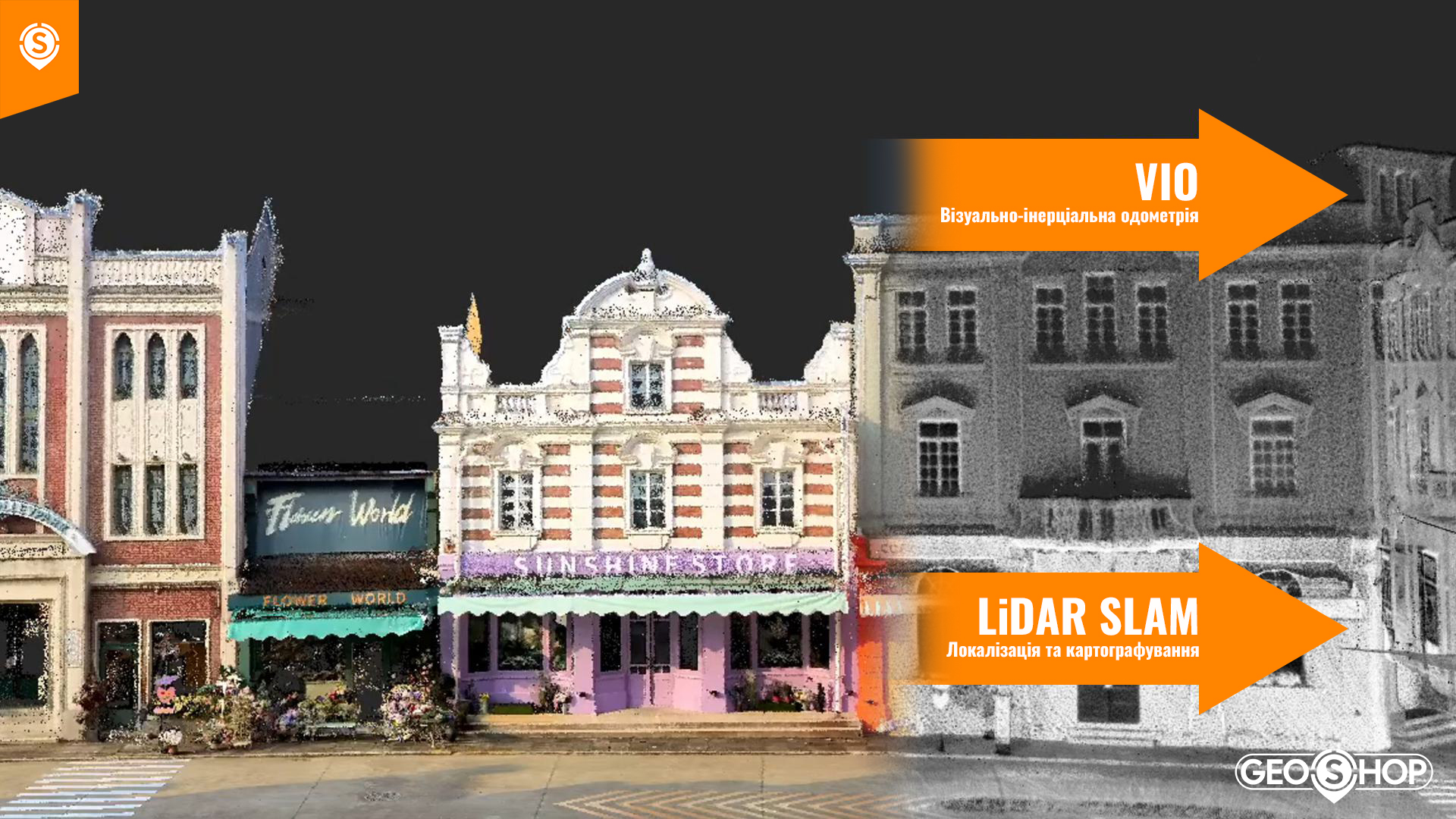

Multi-SLAM та VIO для стабільної точності
У моделі S2 PRO MAX використовується комбінація LiDAR SLAM та візуально-інерціальної одометрії (VIO), що дозволяє отримувати стабільні результати навіть у середовищах з обмеженою кількістю візуальних орієнтирів. Дві вбудовані камери по 12 МП формують детальне кольорове уявлення сцени та підвищують якість просторової реконструкції.
Відносна точність знімання становить близько 1 см, що робить FJD Trion S2 PRO MAX ефективним інструментом для інженерних вимірювань, створення планів, 3D-моделей та аналітичних задач, зокрема там, де важлива деталізація та масштаб знімання.
Геоприв`язана хмара точок без складних перетворень
Завдяки підтримці RTK та PPK FJD Trion S2 PRO MAX дозволяє отримувати геоприв’язані хмари точок безпосередньо під час знімання. Підтримка понад 8000 систем координат усуває потребу у ручних перерахунках і спрощує інтеграцію результатів у наявні проєкти та ГІС-середовища.
Зручне знімання в будь-яких умовах
Сканер підтримує широкий набір аксесуарів, що розширюють сценарії застосування: стабілізуючий жилет, подовжувальна штанга, кріплення для дронів, роботизованих платформ та транспортувальні кейси. Це дозволяє виконувати знімання фасадів, тунелів, інженерних комунікацій, складних промислових об’єктів і природних ландшафтів.
Єдиний цифровий робочий процес
Збір данихЛегке сканування — захоплення, попередній перегляд та вдосконалення в режимі реального часу. Миттєва кольорова візуалізація хмари точок S2 PRO MAX дозволяє перевірити якість сканування та покриття на місці, усуваючи пропущені ділянки та виконуючи доопрацювання перед завершенням польових робіт.
Обробка данихFJD Trion Model надає комплексні можливості обробки даних. Від реєстрації хмари точок до аналізу моделювання, він автоматизує робочий процес за допомогою широкого спектру функцій, включаючи 2D-картографування, 3D-моделювання сітки, гауссове розпилення, аналіз поперечних перерізів та створення звітів. Ви можете використовувати його як на ПК, так і на iPadOS.
Співпраця та результати роботиХмарна платформа робить командну співпрацю зручнішою та ефективнішою. Підтримуючи одночасний онлайн-перегляд, ця платформа синхронізує зміни даних у режимі реального часу для прозорості виконання.
Комплексне рішення для хмари точок
FJD Trion Model
Програмне забезпечення для обробки хмар точок. FJD Trion Model – це рішення для обробки хмар точок на базі ПК та планшетів, яке дозволяє виконувати шумозаглушення, розфарбовування та класифікацію. Галузеві модулі забезпечують швидке та безперебійне отримання результатів, таких як створення планів поверхів та 3D-моделей для будівництва, аналіз перерізів для тунелів, а також аналіз стовбурів та крон дерев для лісового господарства.
FJD Trion Scan
Програмне забезпечення для керування процесом сканування в режимі реального часу. Покращте свій досвід сканування за допомогою FJD Trion Scan. Сканування пропонує моніторинг у режимі реального часу, щоб керувати процесом сканування, забезпечуючи повне покриття без повторної роботи в майбутньому.
FJD Trion S2 PRO MAX працює у зв’язці з програмними продуктами FJD Trion Scan та FJD Trion Model, забезпечуючи повний цикл — від збору даних до аналітики та підготовки результатів. Користувач може контролювати процес сканування у реальному часі, перевіряти покриття та якість даних безпосередньо на об’єкті.
Під час обробки доступні інструменти для реєстрації хмар точок, фільтрації, класифікації, створення 2D-планів, 3D-моделей, перерізів і звітів. Підтримується експорт у поширені формати для подальшої роботи в CAD, BIM та ГІС-системах.
Сценарії застосування
Управління та оцінка нерухомості
Оцініть структурну цілісність, сплануйте приміщення та визначте ділянки, що потребують ремонту або реконструкції. Зменште невизначеність в інвестиційних рішеннях завдяки аналітиці з багатого просторового набору даних.
Громадська безпека
Використовуйте дані хмари точок для покращення готовності до стихійних лих та планів відновлення. Швидко фіксуйте докази та місця злочинів або аварій для негайного та точного судово-медичного документування.
Архітектура, інженерія та будівництво
Приймайте більш обґрунтовані рішення щодо своїх проектів, від креслень до контролю якості/забезпечення якості, завдяки обстеженням будівель, скануванню в CAD&BIM, документації щодо виконання робіт, планам поверхів та обсягам запасів.
Топографічне знімання
Точно картографуйте та аналізуйте особливості місцевості за допомогою даних хмари точок високої роздільної здатності. Оптимізуйте проекти землевпорядкування, екологічні дослідження та планування інфраструктури, захоплюючи детальні моделі рельєфу та характеристики поверхні.
Гірничодобувна промисловість
Підвищте безпеку та ефективність гірничих робіт. Використовуйте дані хмари точок для оцінки гірничодобувного середовища та покращте точність підземного картографування. Підвищте операційну ефективність, надаючи інформацію про стан тунелів, родовища корисних копалин та структурну цілісність у режимі реального часу.
Аналіз лісового господарства та рослинності
Керуйте та контролюйте інвентаризацію дерев за допомогою швидкої прогулянки лісом. Вимірюйте крони, аналізуйте діаметр грудей та висоту дерев, використовуючи точні дані хмари точок.
Основні технічні характеристики FJD Trion™ S2 PRO MAX
Дальність сканування
до 300 м @ 80% відбивної здатності
Швидкість знімання
640 000 точок/с
Кількість LiDAR-каналів
32
Поле зору
360° × 270°
Відносна точність
≈ 1 см
Абсолютна точність
≈ 3 см
Камери
2 × 12 МП, підтримка кольорової хмари точок
Формати даних
.LAS, .PLY, .PTS, .E57
Пам’ять
512 ГБ (з можливістю розширення)
Час роботи
до 3 годин (2 акумулятори)
Маса
≈ 1,8 кг (без батарей і RTK-модуля)
FJD Trion™ S2 PRO MAX у GEOSHOP
У GEOSHOP ви можете замовити ручний лазерний 3D LiDAR-сканер FJD Trion™ S2 PRO MAX з професійною консультацією, підтримкою підбірки аксесуарів та навчанням роботі з програмним забезпеченням. Ми допоможемо адаптувати систему під ваші завдання — від будівельних обмірів до складних інженерних і топографічних проєктів.
Серія ручних 3D LiDAR-сканерів FJD Trion™ S2 офіційно доступна до замовлення в GEOSHOP. До лінійки входять три моделі — S2, S2 PRO та S2 PRO MAX, що охоплюють широкий спектр завдань від інженерних обмірів до масштабного топографічного знімання. Сканери поєднують сучасні Multi-SLAM алгоритми, підтримку RTK/PPK та кольорову візуалізацію хмар точок у реальному часі. Завдяки модульній конструкції система легко адаптується до роботи в приміщеннях, на відкритій місцевості, з дронів або роботизованих платформ. GEOSHOP пропонує професійну консультацію, підбір конфігурації та навчання роботі з обладнанням. Нові FJD Trion™ S2 — це практичний інструмент для прискорення проєктів і підвищення точності просторових даних.
