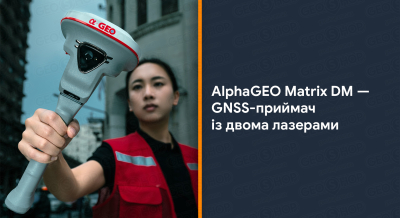

AlphaGEO представила Matrix DM — GNSS-приймач із двома лазерами та незвичним формфактором

Компанія AlphaGEO продовжує розширювати серію лазерних GNSS-приймачів і представила нову модель AlphaGEO Matrix DM. Новинка отримала одразу два лазерні модулі, 1408-канальну GNSS-плату, компенсацію нахилу до 120°, допоміжну камеру та інтегровану акумуляторну рукоятку.

Matrix DM помітно відрізняється від класичних GNSS-приймачів формою корпусу та способом роботи. Замість звичайної круглої конструкції для встановлення лише на геодезичну віху користувач отримує комплексний ручний інструмент із рукояткою, кнопкою вимірювання, тримачем смартфона та системою лазерного наведення.

Два лазери для наземних і віддалених точок

Головною особливістю AlphaGEO Matrix DM є подвійна лазерна система. У корпусі встановлено окремий нижній лазер для вимірювання наземних точок і бічний далекобійний лазер для фасадів, стін, кутів, перекриттів та інших віддалених об'єктів.

Нижній лазер розміщений під приймачем під оптимальним кутом. Під час вимірювання наземної точки оператору не потрібно сильно нахиляти антену або перекривати їй огляд неба. Приймач залишається у стабільному положенні, а GNSS-антена зберігає кращу видимість супутників.

Бічний лазер призначений для визначення координат високих, віддалених або фізично недоступних точок. Він дозволяє працювати з фасадами, огорожами, кутами будівель, інженерними конструкціями, карнизами, елементами мостів та іншими об'єктами без безпосереднього встановлення віхи на ціль.

Дальність роботи лазерних модулів

Заявлена точність лазерного вимірювання становить 1 см + 5 мм/м. Фактична дальність і результат залежать від освітлення, кольору та відбивної здатності поверхні, кута наведення, погодних умов і стабільності GNSS-рішення.

Допоміжна камера для наведення на ціль

Поряд із бічним лазерним модулем розташована 5-мегапіксельна HD-камера з полем зору 73°. Вона передає зображення цілі на екран смартфона та допомагає швидше навести лазер на потрібний об'єкт.

Користувачу не потрібно намагатися побачити невелику лазерну пляму на віддаленій стіні або конструкції. Точка наведення контролюється на екрані, що особливо корисно під час роботи на великих відстанях, за яскравого освітлення або зі складними поверхнями.

Інтегрований тримач смартфона

На корпусі Matrix DM передбачений регульований тримач смартфона. Контролер установлюється безпосередньо біля приймача, а кут екрана можна змінювати відповідно до положення інструмента та напрямку наведення.

Таке компонування дозволяє одночасно тримати приймач, бачити зображення з камери та контролювати вимірювання. Оператору не потрібно окремо утримувати контролер або постійно переводити погляд між приладом і смартфоном.

Акумуляторна рукоятка та вимірювання однією кнопкою

Нижня частина Matrix DM виконана у вигляді ергономічної акумуляторної рукоятки. Вона допомагає впевненіше утримувати приймач, точніше спрямовувати лазер та зручніше працювати з піднятими або віддаленими точками.

На рукоятці розташована окрема кнопка запуску вимірювання. Після наведення на ціль достатньо натиснути тригер — відкривати меню програми та шукати команду на сенсорному екрані не потрібно.

Світлодіодний індикатор показує поточний рівень заряду. Швидкознімна конструкція акумуляторного блока дозволяє оперативно встановити запасну батарею та продовжити роботу на об'єкті.

1408 каналів і сучасне GNSS-позиціювання

AlphaGEO Matrix DM оснащений 1408-канальною GNSS-платою та підтримує сигнали GPS, GLONASS, BeiDou, Galileo, QZSS, NavIC/IRNSS і SBAS. Частота видавання позиційних даних регулюється від 1 до 50 Гц.

Заявлений час RTK-ініціалізації становить менше 5 секунд, а надійність ініціалізації перевищує 99,99% за належних умов спостережень. Повторне захоплення сигналу після короткочасної втрати займає менше однієї секунди.

У режимі RTK на базових лініях до 30 км виробник заявляє точність ±(8 мм + 1 ppm) RMS по горизонталі та ±(15 мм + 1 ppm) RMS по вертикалі. Для мережевого RTK наведено ±(8 мм + 0,5 ppm) RMS і ±(15 мм + 0,5 ppm) RMS відповідно.

4D IMU з компенсацією нахилу до 120°

Вбудована система 4D IMU підтримує компенсацію нахилу в діапазоні від 0 до 120°. Інерціальний модуль ініціалізується приблизно за 3 секунди, працює з частотою 400 Гц та не потребує традиційного ручного калібрування.

Заявлена додаткова похибка становить менше 2,5 см у межах діапазону до 120°. IMU стійка до магнітних перешкод і дозволяє виконувати вимірювання з нахиленим приймачем біля фасадів, огорож, траншей, обладнання та інших перешкод.

32 ГБ циклічної пам'яті

Matrix DM має 32 ГБ вбудованої пам'яті з підтримкою циклічного запису. Після заповнення сховища найстаріші дані можуть автоматично замінюватися новими без постійного ручного очищення пам'яті.

За інформацією AlphaGEO, такого обсягу достатньо майже для чотирьох років зберігання сирих GNSS-спостережень за інтервалу запису 5 секунд.

UHF, 4G, Wi-Fi та Bluetooth

Приймач оснащений вбудованим UHF-модемом потужністю 1,5 Вт, який працює на приймання та передавання в діапазоні 410–470 МГц. Підтримуються протоколи TrimTalk450S, AlphaTalk15, South, Satel і PCC-EOT.

Для отримання мережевих поправок передбачені багатодіапазонний 4G-модем і слот Nano-SIM. Також доступні Wi-Fi в режимах точки доступу та клієнта, Bluetooth 5.2, USB Type-C, формати RTCM 2.x, RTCM 3.x, CMR, CMR+ і sCMRx.

Matrix DM працює під керуванням Linux і підтримує налаштування через вебінтерфейс. Користувач може керувати режимами роботи, каналами зв'язку, записом даних та іншими параметрами через браузер.

Автономність для повного робочого дня

Акумулятор місткістю 7000 мА·год із напругою 7,2 В забезпечує до 15 годин роботи в режимі RTK-ровера. У режимі базової станції заявлено до 9 годин, а під час статичних GNSS-спостережень — до 18 годин.

Для заряджання використовується USB Type-C із підтримкою швидкого заряджання. Швидкознімний акумуляторний блок дозволяє замінити батарею без тривалої перерви в роботі.

Корпус для польової експлуатації

Корпус приймальної частини виготовлений із магнієвого сплаву та відповідає класу захисту IP67. Обладнання витримує занурення у воду на глибину до 1 м протягом 30 хвилин і падіння з установленої віхи висотою до 2 м на бетон.

Робочий температурний діапазон становить від -40°C до +75°C, температура зберігання — від -55°C до +85°C. Заявлені розміри корпусу без акумулятора — 128 × 128 × 90 мм, вага — 1 кг.

Для яких робіт створений AlphaGEO Matrix DM

• топографічне та кадастрове знімання;
• визначення координат наземних точок без значного нахилу антени;
• знімання фасадів, стін, кутів і покрівель;
• вимірювання високих та важкодоступних об'єктів;
• винесення проєктних точок і будівельних осей у натуру;
• виконавче знімання будівель та інженерних конструкцій;
• дорожні й інженерно-геодезичні роботи;
• знімання укосів, траншей, котлованів і небезпечних зон;
• створення та згущення геодезичних мереж;
• статичні GNSS-спостереження.

Коментар GEOSHOP

AlphaGEO Matrix DM пропонує незвичний підхід до лазерного GNSS-знімання. Два окремі лазери розділяють польові завдання: нижній модуль працює з наземними точками, а бічний — із віддаленими та піднятими об'єктами.

Особливий інтерес викликає форм-фактор із вбудованою акумуляторною рукояткою, кнопкою вимірювання та тримачем смартфона. Фактично приймач перетворюється на самодостатній ручний вимірювальний інструмент, у якому GNSS, лазери, камера, контролер і живлення об'єднані в одну робочу систему.

Інформацію про терміни постачання AlphaGEO Matrix DM в Україну, доступні комплектації, сумісне програмне забезпечення та попередню вартість можна отримати у фахівців GEOSHOP.
