AlphaGEO Matrix X — GNSS-приймач з автоматичним нахилом лазера
AlphaGEO представила Matrix X — GNSS-приймач з автоматичним нахилом лазера
Компанія AlphaGEO розширила серію професійних GNSS-інструментів і представила новий приймач AlphaGEO Matrix X. Головною особливістю моделі став автоматично регульований лазерний модуль, який дозволяє змінювати напрямок променя без нахилу геодезичної віхи та переміщення самого приймача.
Новинка поєднує лазерне визначення координат недоступних точок, 1408-канальне GNSS-позиціювання, дві камери по 5 Мп, AR-винесення в натуру, 4D IMU з компенсацією нахилу до 120°, кольоровий дисплей і 32 ГБ пам'яті. Matrix X постачатиметься у двох модифікаціях — із вбудованим UHF-радіомодемом та без нього.
Лазер рухається — робочий процес не переривається
У традиційних GNSS-приймачах із лазерним вимірюванням промінь спрямований під фіксованим кутом. Щоб навести його на стіну, фасад, покрівлю, дорожній елемент або точку нижче рівня приладу, оператору часто доводиться нахиляти віху, змінювати положення приймача чи підходити ближче до об'єкта.
У Matrix X лазерний модуль рухається незалежно від корпусу приймача. Діапазон його регулювання становить 75° — від +30° до -45°. Кут можна задавати з польового програмного забезпечення або змінювати за допомогою віртуального повзунка на екрані контролера.

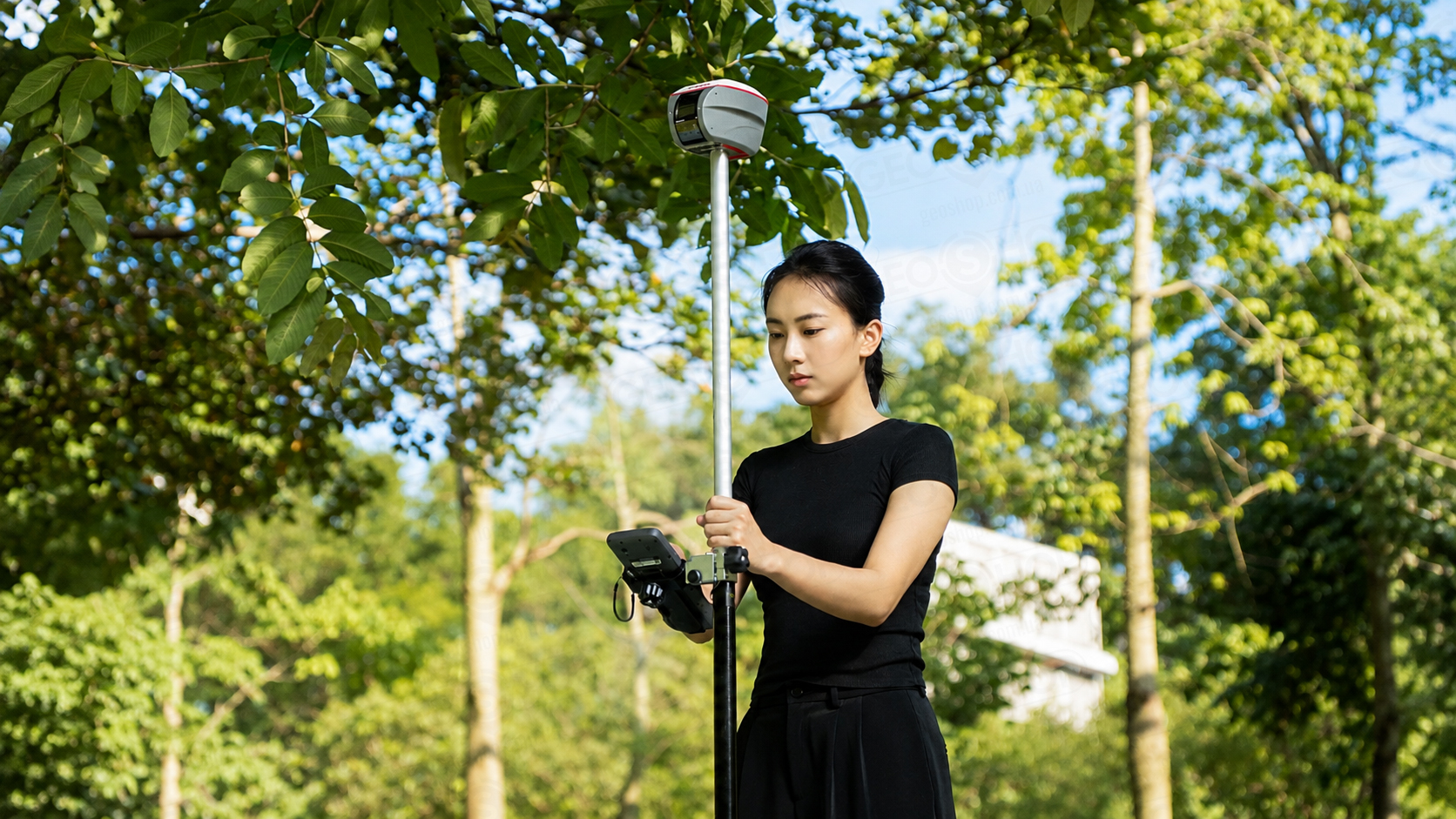

Завдяки цьому геодезист може послідовно вимірювати точки на землі, стінах, фасадах, конструкціях і верхніх елементах об'єкта, не переставляючи віху після кожного вимірювання. Приймач залишається у стабільному положенні, зберігає відкритий огляд неба, а оператор регулює лише напрямок лазера.
Лазерне вимірювання на відстані до 120 метрів
Заявлений діапазон лазерного вимірювання залежить від навколишнього освітлення та властивостей поверхні. У приміщенні максимальна відстань становить до 120 м, просто неба за хмарної погоди — до 100 м, а за сильного сонячного освітлення — до 40 м.
Лазер дозволяє отримувати просторові координати точок, до яких неможливо, незручно або небезпечно встановлювати наконечник віхи. Це можуть бути фасади, покрівлі, огорожі, укоси, котловани, протилежні береги водойм, інженерні конструкції, кабельні лінії та елементи дорожньої інфраструктури.
Для контролю наведення передбачена 5-мегапіксельна камера з полем зору 73°. Зображення цілі передається на контролер, тому оператор може точніше спрямувати промінь навіть тоді, коли лазерну пляму складно побачити неозброєним оком.
1408 каналів і швидка RTK-ініціалізація
AlphaGEO Matrix X оснащений 1408-канальною GNSS-платою та підтримує сигнали GPS, GLONASS, BeiDou, Galileo, QZSS, NavIC/IRNSS і SBAS. Частота видавання позиційних даних регулюється в діапазоні від 1 до 50 Гц.
Заявлений час RTK-ініціалізації становить менше 5 секунд, а її надійність перевищує 99,99% за належних умов супутникових спостережень. Повторне захоплення сигналу після короткочасної втрати триває менше однієї секунди.
Для RTK-знімання на базових лініях до 30 км виробник заявляє точність ±(8 мм + 1 ppm) RMS по горизонталі та ±(15 мм + 1 ppm) RMS по вертикалі. У мережевому RTK точність становить ±(8 мм + 0,5 ppm) RMS і ±(15 мм + 0,5 ppm) RMS відповідно.
4D IMU з нахилом віхи до 120°
Лазерний модуль доповнює вбудована система 4D IMU з діапазоном компенсації нахилу від 0 до 120°. Інерціальний модуль ініціалізується приблизно за 3 секунди, працює з частотою 400 Гц і не потребує традиційного ручного калібрування.

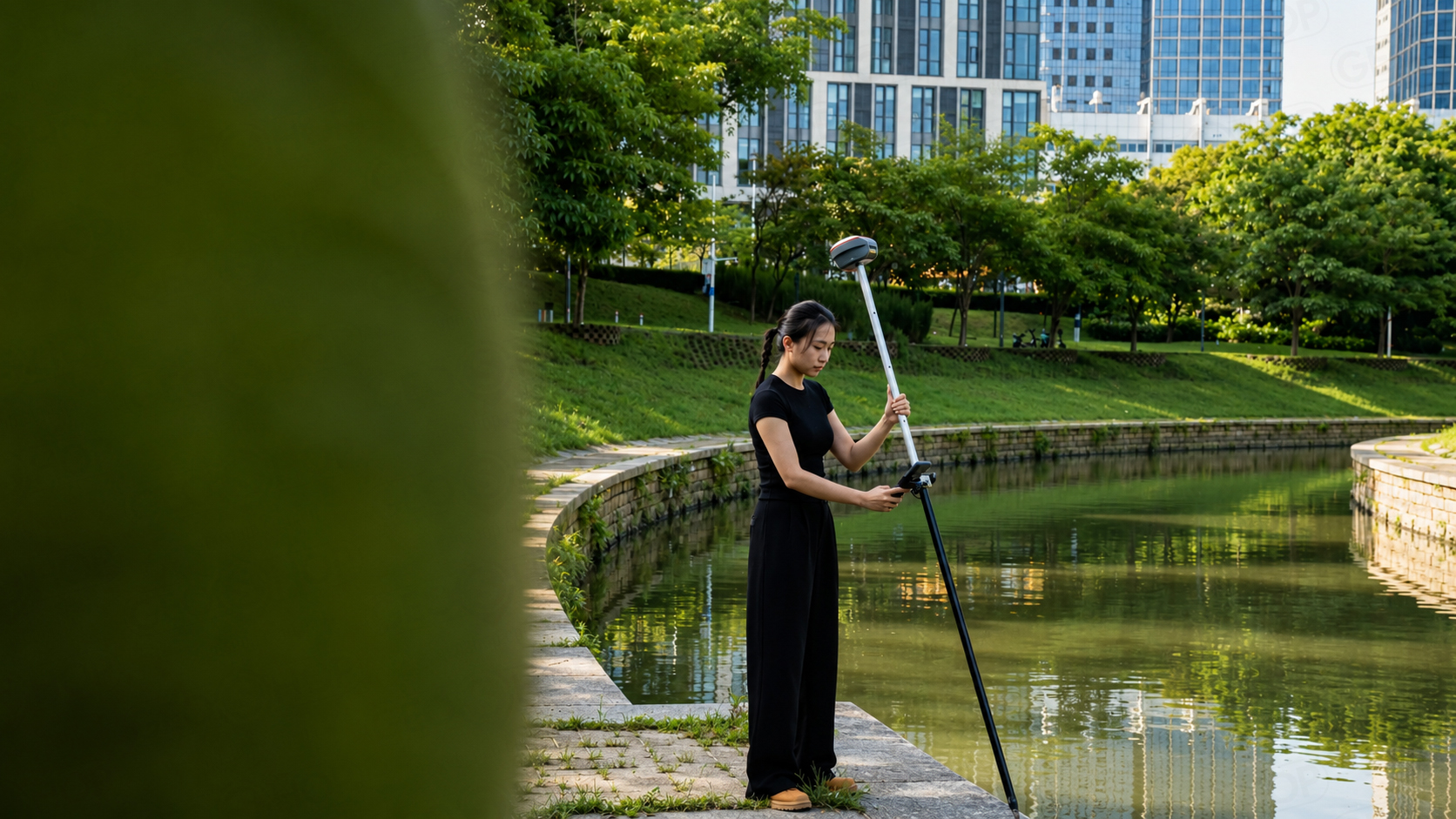

Заявлена додаткова похибка вимірювання з нахиленою віхою становить менше 2,5 см у межах усього діапазону до 120°. Поєднання рухомого лазера та IMU дає оператору два способи роботи зі складними точками: нахилити віху або залишити її нерухомою та змінити напрямок променя.
AR-винесення в натуру
Окрема 5-мегапіксельна камера використовується для інтелектуального AR-винесення. Програмне забезпечення накладає проєктну точку, напрямок руху та поточні відхилення на реальне зображення місцевості.
Такий режим спрощує пошук точок на забудованих територіях, будівельних майданчиках і ділянках із великою кількістю схожих об'єктів. Замість орієнтування лише за числовими значеннями користувач бачить напрямок безпосередньо на екрані контролера.
Вбудований дисплей і 32 ГБ циклічної пам'яті

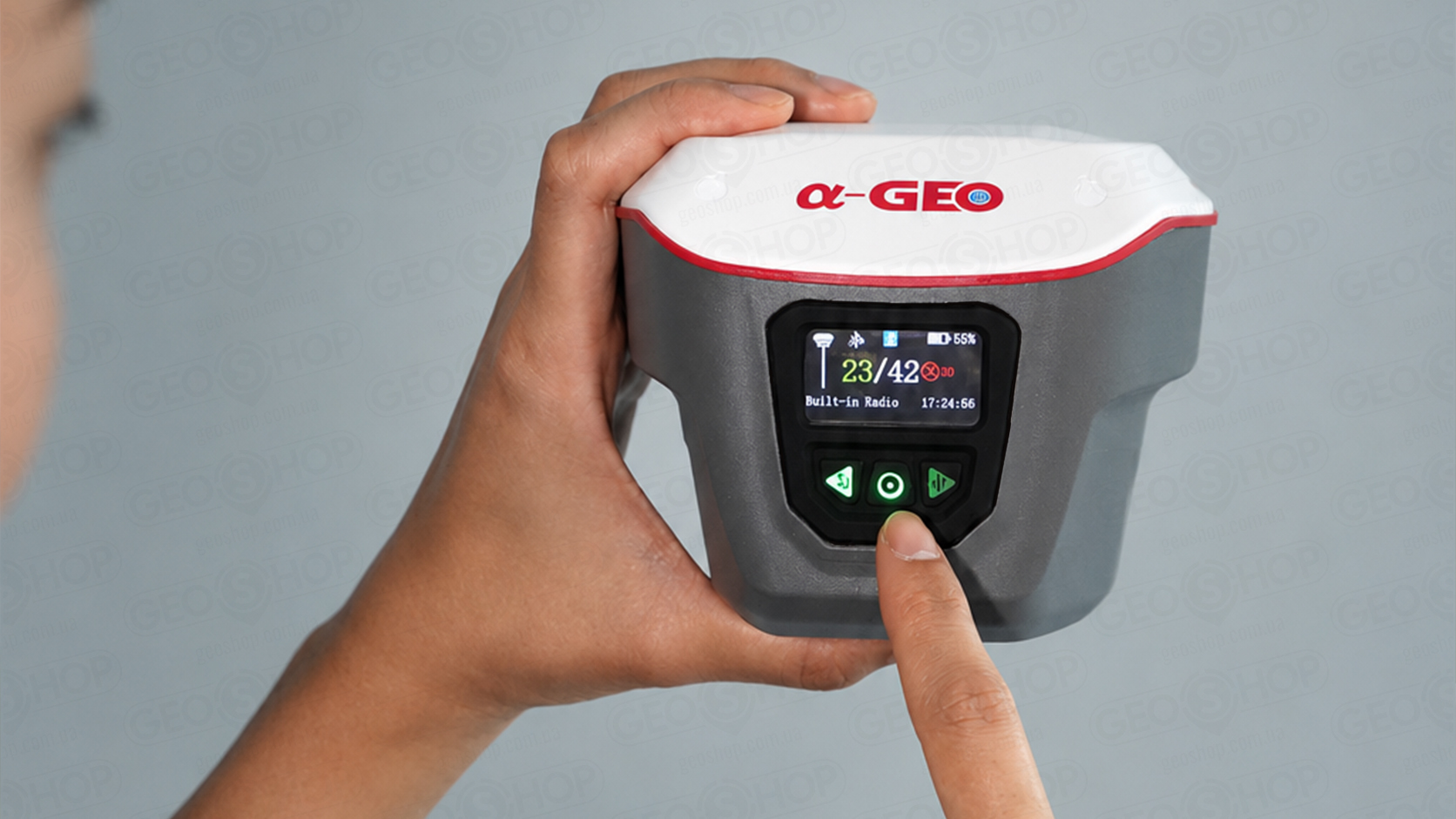

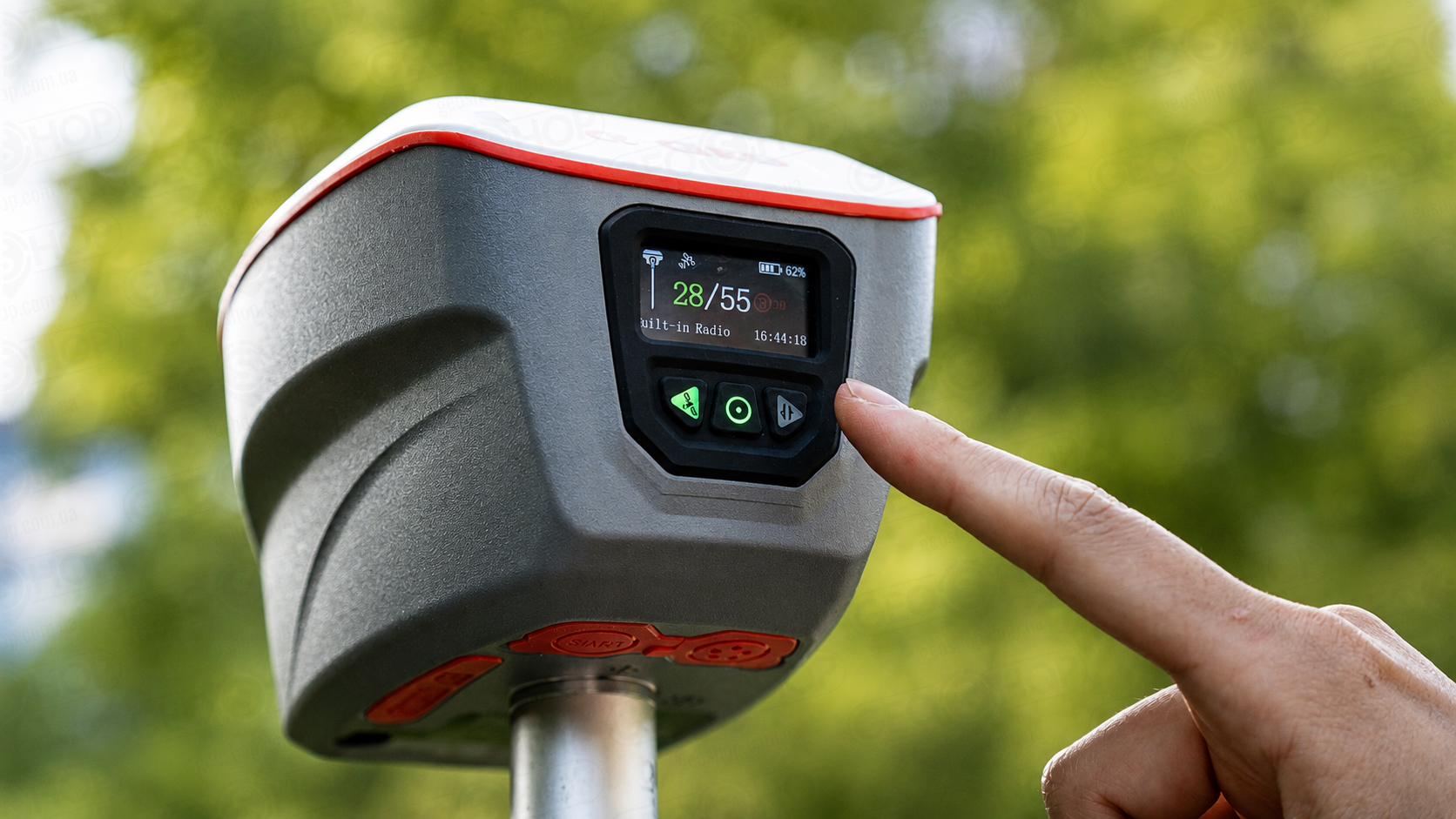

На корпусі Matrix X розміщений кольоровий дисплей діагоналлю 1,47 дюйма з роздільною здатністю 320 × 172 пікселі. На ньому можна перевіряти кількість супутників, стан фіксованого рішення, заряд акумулятора, режим роботи, активність радіомодема та інші основні параметри без відкривання програми на контролері.
Вбудована пам'ять обсягом 32 ГБ підтримує циклічне перезаписування. За даними AlphaGEO, її достатньо майже для чотирьох років безперервного зберігання сирих GNSS-спостережень із п'ятисекундним інтервалом запису.
Дві версії AlphaGEO Matrix X
Для різних сценаріїв роботи Matrix X буде доступний у двох конфігураціях. Основні GNSS, лазерні, камерні та IMU-функції залишатимуться спільними, а головною відмінністю стане наявність вбудованого UHF-радіомодема.
| Версія | Основні можливості | Рекомендоване застосування |
|---|---|---|
| Matrix X без радіомодема | мережевий RTK через 4G і NTRIP, автоматичний лазер, AR, IMU, статичні спостереження | робота в мережах постійно діючих базових станцій та використання як RTK-ровера |
| Matrix X із радіомодемом | усі функції стандартної версії та вбудований UHF-модем потужністю 1,5 Вт | мережевий RTK, локальна схема «база — ровер» і робота на об'єктах без стабільного мобільного інтернету |
UHF-версія працює в діапазоні 410–470 МГц і підтримує протоколи TrimTalk450S, AlphaTalk15, South, Satel та PCC-EOT. Приймач також оснащений багатодіапазонним 4G-модемом, Wi-Fi, Bluetooth 5.2, USB Type-C, Nano-SIM і вебінтерфейсом для налаштування.
Автономність і захист
Вбудований літій-іонний акумулятор має місткість 7000 мА·год і напругу 7,2 В. Заявлена автономність становить до 12 годин у режимі ровера, до 7 годин у режимі бази та до 15 годин під час статичних спостережень. Підтримується швидке заряджання через USB Type-C та зовнішнє живлення 9–24 В.
Корпус виготовлений із магнієвого сплаву, відповідає класу захисту IP67 та витримує падіння з установленої віхи висотою до 2 м на бетон. Робочий температурний діапазон становить від -40°C до +75°C. Розміри приймача — 128 × 128 × 90 мм, вага — 1 кг.
Новий підхід до лазерного GNSS-знімання
Matrix X розвиває концепцію лазерних GNSS-приймачів AlphaGEO та змінює сам принцип наведення на недоступну точку. Замість пошуку потрібного положення всієї віхи оператор може залишити приймач нерухомим і керувати тільки лазерним модулем.
Такий підхід може бути особливо корисним під час знімання фасадів, карнизів, покрівель, мостів, огорож, котлованів, дорожніх споруд, укосів, інженерних мереж і природних об'єктів. Можливість швидко переходити між наземними, вертикальними та висотними точками скорочує кількість перестановок обладнання і робить знімання більш послідовним.
Коментар GEOSHOP
AlphaGEO Matrix X є логічним продовженням розвитку серії Matrix, але автоматичний нахил лазера робить його принципово новим інструментом. Рухомий лазерний модуль не просто збільшує кількість доступних точок — він дозволяє змінити організацію польової роботи, зберігаючи стабільне положення віхи та хороший огляд супутників.
Для користувачів, які працюють переважно через мережі постійно діючих базових станцій, буде доступна версія без UHF. Конфігурація з радіомодемом підійде спеціалістам, яким потрібна універсальна робота в режимах бази й ровера та незалежність від мобільного покриття.
Інформацію про терміни постачання AlphaGEO Matrix X, доступні комплектації, програмне забезпечення та вартість для України можна отримати у фахівців GEOSHOP.
